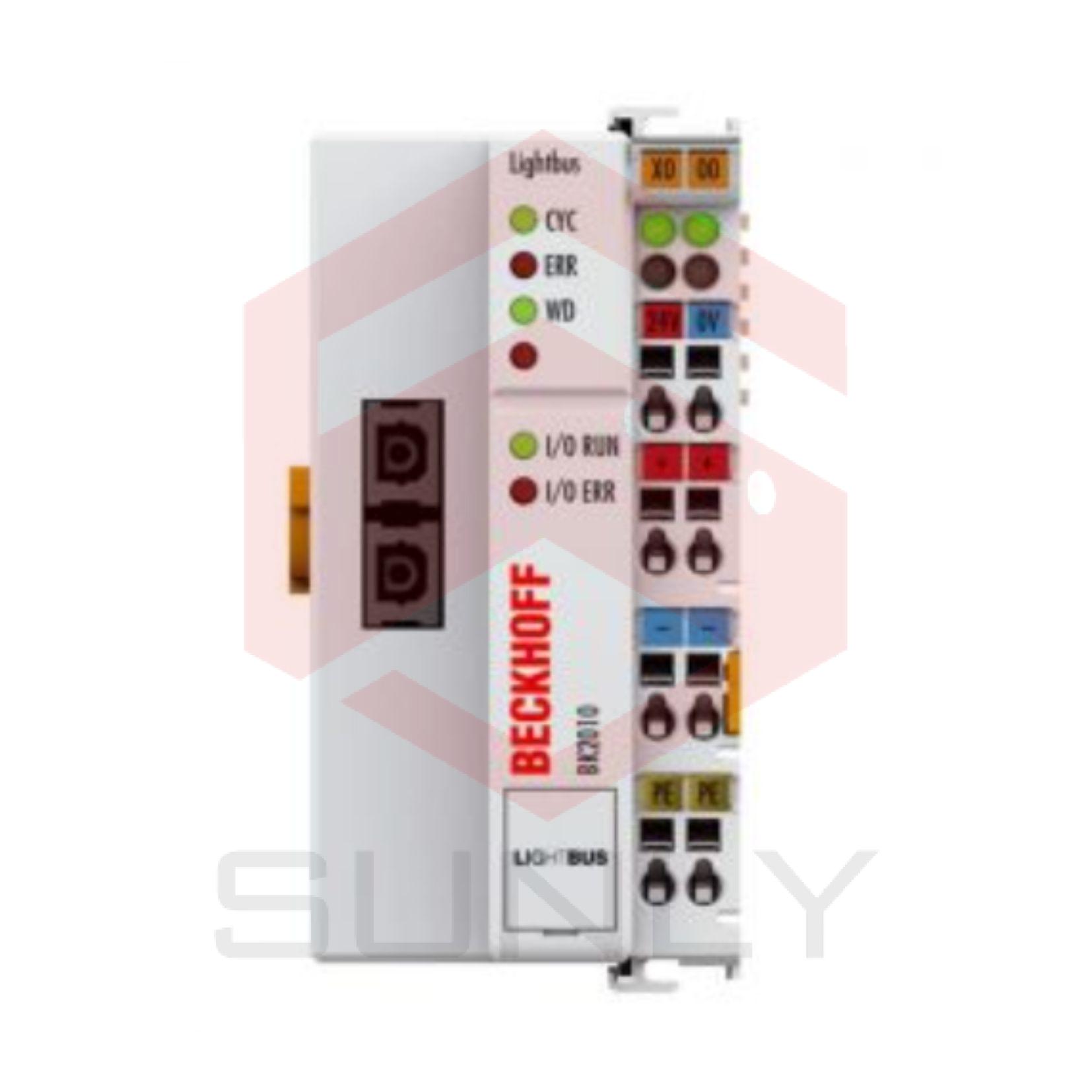

BK2010 | Bộ Kết Nối Bus Lightbus

Các bộ kết nối bus BK2000 và BK2010 kết nối hệ thống TRS-Lightbus với các khối terminal điện tử, có thể mở rộng theo cách modul. Một đơn vị bao gồm một bộ kết nối bus, bất kỳ số lượng lên đến 64 terminal và một terminal kết thúc. Biến thể kinh tế BK2010 cho phép tạo kết nối giao tiếp ngoại vi một cách hiệu quả đặc biệt. Lên đến 64 terminal đầu ra/đầu vào số có thể được kết nối.

Bộ kết nối bus nhận diện các terminal được kết nối và tự động tạo ra các liên kết giữa các đầu vào/đầu ra với các byte của hình ảnh quá trình. Tín hiệu đầu vào/đầu ra đầu tiên được chèn vào bit đầu tiên của một byte (LSB), bắt đầu từ bên trái. Bộ kết nối bus chèn các tín hiệu khác vào byte này. Đầu vào và đầu ra được tách biệt rõ ràng. Bộ kết nối bus tự động bắt đầu một byte khác nếu số lượng đầu vào hoặc đầu ra vượt quá 8 bit.

Hệ thống TRS-Lightbus là một hệ thống bus trường nhanh và an toàn. TRS-Lightbus có cấu trúc vòng, và lên đến 254 trạm có thể hoạt động trong một vòng. Công nghệ truyền dữ liệu bằng sợi quang tiêu chuẩn, dễ sử dụng, được sử dụng cho truyền dữ liệu, đại diện cho giá trị xuất sắc. Nhờ cấu trúc gói tin được tối ưu hóa và hiệu quả, Lightbus đạt được tốc độ truyền dữ liệu người dùng rất cao. Đối với việc trao đổi thông tin người dùng 32 bit, cần 25 ms thời gian truyền.

Số lượng terminal bus: 64

Tín hiệu ngoại vi số: 256 đầu vào/đầu ra

Khả năng cấu hình: thông qua KS2000 hoặc bộ điều khiển

Số byte tối đa: 32 byte (đầu vào và đầu ra)

Kết nối bus: 2 x ổ cắm sợi quang tiêu chuẩn Z1000 (sợi nhựa), Z1010 (sợi PCS)

Nguồn cung cấp điện: 24 V DC (20…29 V DC)

Dòng điện đầu vào: 70 mA + (dòng K-Bus tổng cộng)/4, tối đa 500 mA, tối đa 200 mA

Dòng khởi đầu: 2.5 x dòng liên tục

Cầu chì khuyến nghị: ≤ 10 A

Nguồn cung cấp điện K-Bus lên đến: 1750 mA, 500 mA

Điện áp liên hệ điện: tối đa 24 V DC

Dòng tải liên hệ điện tối đa: 10 A

Độ cách điện: 500 Vrms (Liên hệ điện / nguồn cung cấp điện bus)

Trọng lượng xấp xỉ: 130 g

Nhiệt độ hoạt động: 0°C … +55°C

Khả năng chống rung/độ sốc: tuân theo IEC 68-2-6 / IEC 68-2-27

Khả năng chống nhiễm từ EMC Burst / ESD: tuân theo EN 50082 (ESD, Burst) / EN 50081

Loại bảo vệ: IP20

>>> Tham khảo tài liệu kỹ thuật: bk2010en
