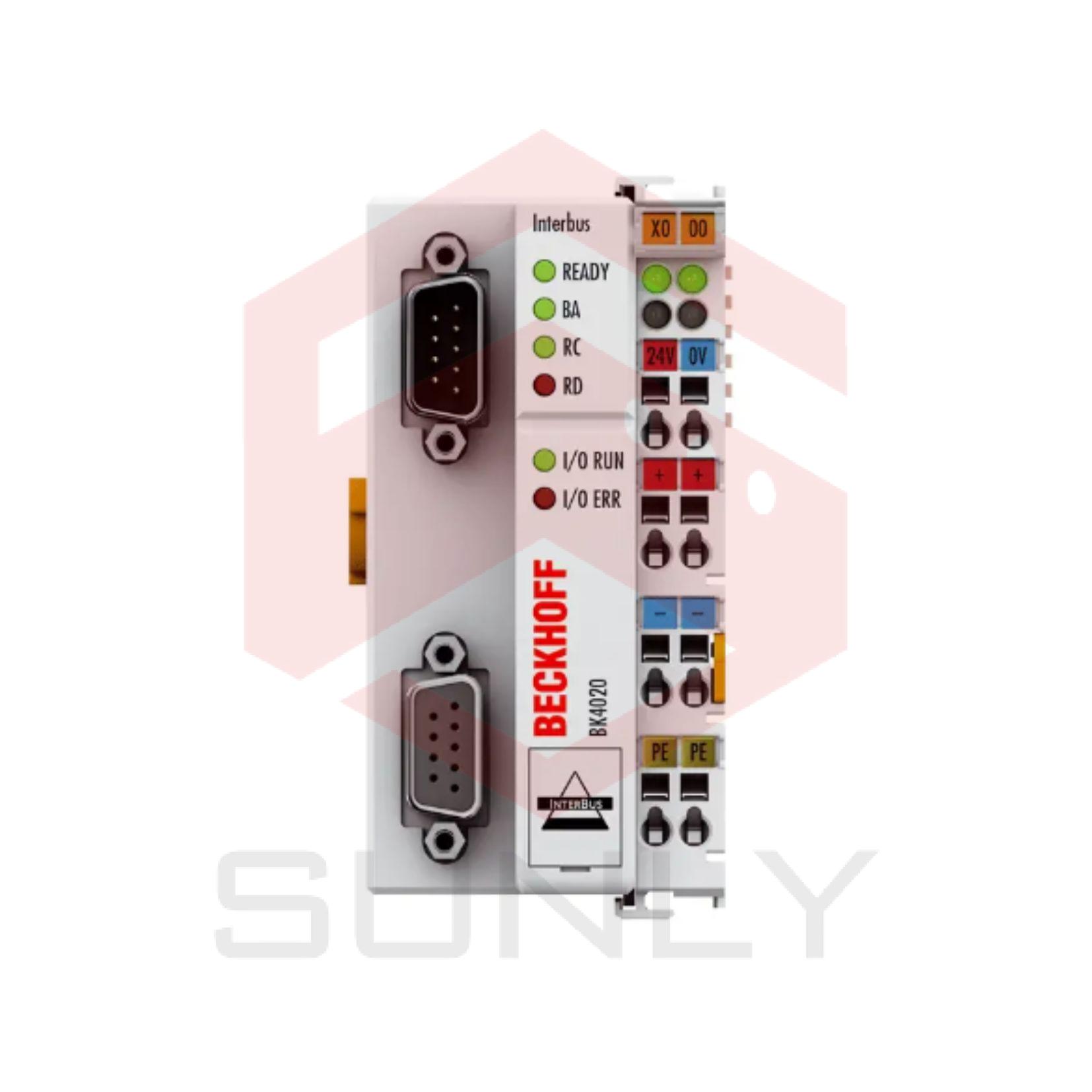

BK4020 | Bộ kết nối Bus Interbus

BK4020 | Bộ kết nối Bus Interbus

Bộ kết nối Bus BK4020 Economy plus kết nối hệ thống bus Interbus với các khối terminal điện tử, có thể được mở rộng theo kiểu modul. Một đơn vị bao gồm một Bus Coupler, bất kỳ số lượng lên đến 64 terminal và một terminal kết thúc.

Với công nghệ mở rộng K-bus, BK4020 cho phép kết nối đến 255 Bus Terminal phân tán không gian với một Bus Coupler. Bộ coupler Economy plus hỗ trợ tất cả các Bus Terminal hệ thống Beckhoff và có thể xử lý 512 bit đầu vào và đầu ra kỹ thuật số cho mỗi slave. Số kênh tương tự được giới hạn bởi giao thức Interbus tối đa là 32 kênh đầu vào và 32 kênh đầu ra. Tốc độ truyền là 500 kbaud. Các thiết bị slave có thể được cách nhau tới 400 m với giao diện fieldbus hoạt động như bộ lặp. Chiều dài tổng của một vòng Interbus được giới hạn là 13 km.

Mã xác định và mã chiều dài được xác định tự động bởi Bus Coupler sau khi bắt đầu, tùy thuộc vào Bus Terminal được kết nối, và được đọc bởi master. Không cần phải tham số hóa slave.

Bus Coupler nhận dạng các terminal được kết nối và tự động tạo ra các liên kết của các đầu vào/đầu ra với các byte của hình ảnh quy trình. Tín hiệu đầu vào/đầu ra đầu tiên được chèn vào bit đầu tiên của một từ (LSB), bắt đầu từ trái. Bus Coupler chèn các tín hiệu tiếp theo vào từ này. Đầu vào và đầu ra được phân biệt rõ ràng.

Interbus đã được thiết lập như một hệ thống fieldbus mở từ năm 1987. Interbus có cấu trúc vòng, và lên đến 256 trạm có thể được vận hành trong một vòng. Truyền dữ liệu diễn ra tại 500 kbaud. Do truyền dữ liệu hiệu quả, dữ liệu cảm biến và bộ kích có thể được truyền qua các khoảng cách lớn.

Bộ coupler Interbus hoạt động với chip giao thức SUPI3 và hỗ trợ chẩn đoán mở rộng của master Interbus. Địa chỉ từng byte trong master được hỗ trợ từ thế hệ G4 trở đi.

Số lượng Bus Terminals: 64 (255 với sự mở rộng K-bus)

Số lượng byte tối đa trên fieldbus: 64 byte đầu vào và 64 byte đầu ra

Tín hiệu ngoại vi kỹ thuật số: 512 đầu vào/đầu ra

Tín hiệu ngoại vi tương tự: 32 đầu vào/đầu ra

Khả năng cấu hình: thông qua KS2000

Tốc độ truyền dữ liệu: 500 kbaud

Giao diện Bus: 2 x ổ cắm D-sub, 9 chân, cắm và ổ cắm với chắn và khóa rung

Phương tiện truyền dữ liệu: cáp LiYCY 3 x 2 x 0.22 mm²

Nguồn cung cấp: 24 V DC (-15 %/+20 %)

Dòng điện đầu vào: 70 mA + (tổng dòng K-bus)/4, tối đa 500 mA

Dòng khởi đầu: 2.5 lần dòng liên tục

Cầu chì khuyến nghị: ≤ 10 A

Dòng cung cấp K-bus: 1750 mA

Liên hệ điện năng: tối đa 24 V DC/tối đa 10 A

Cách ly điện: 500 V (liên hệ năng lượng/điện áp cung cấp/fieldbus)

Thời gian truyền dữ liệu: khoảng 1 ms trong trường hợp 10 mô-đun cho mỗi 32 bit đầu vào và đầu ra

Trọng lượng: khoảng 170 g

Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95 %, không đọng sương

Khả năng chống rung/ sốc: tuân thủ EN 60068-2-6/EN 60068-2-27

Kháng nhiễu phát/ nhận EMC: tuân thủ EN 61000-6-2/EN 61000-6-4

Đánh giá/ vị trí lắp đặt: IP20/ biến thiên

Chứng nhận/ đánh dấu: CE, UL, ATEX, IECEx

Dấu hiệu Ex: ATEX: II 3 G Ex ec IIC T4 Gc

IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: bk4000en
