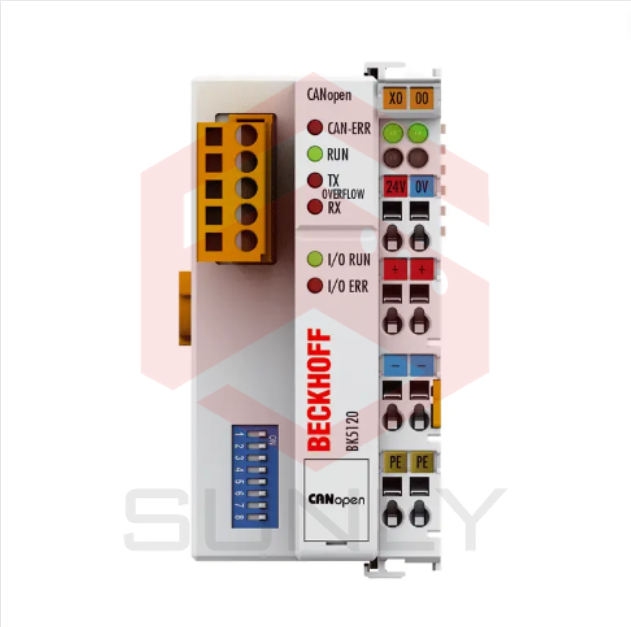

BK5120 | Bộ kết nối Bus CANopen

BK5120 | Bộ kết nối Bus CANopen

Bộ kết nối Bus BK5120 Economy plus kết nối hệ thống bus CAN với các khối terminal điện tử, có thể được mở rộng theo kiểu modul. Một đơn vị bao gồm một Bus Coupler, bất kỳ số lượng lên đến 64 terminal và một terminal kết thúc. Với công nghệ mở rộng K-bus, BK5120 cho phép kết nối đến 255 Bus Terminal phân tán không gian với một Bus Coupler.

Bus Coupler hoạt động dựa trên giao thức CAN như được xác định trong ISO 11898. Ngoài các dịch vụ mạng, CANopen cũng xác định phân bổ dữ liệu cho các ứng dụng hệ thống tự động hóa và đã thiết lập mình như một lớp ứng dụng CAN mở. Bus Coupler hỗ trợ tất cả các loại giao tiếp CANopen và cũng có thể được sử dụng mà không gặp khó khăn trong môi trường CAN cụ thể của nhà sản xuất do cấu trúc đơn giản của định nghĩa giao thức này. Firmware có thể được cập nhật thông qua giao diện cấu hình.

Tham số hóa cũng có thể được thực hiện bằng bất kỳ công cụ cấu hình CANopen nào. Đối với điều này, các tệp dữ liệu EDS có sẵn, mô tả tất cả các tùy chọn cài đặt cho bộ kết nối CANopen. Tuy nhiên, đối với hầu hết các ứng dụng, không cần thiết lập cấu hình vì CANopen cung cấp các giá trị mặc định thực tế cho tất cả các tham số.

Số lượng Bus Terminals: 64 (255 với sự mở rộng K-bus)

Số lượng byte tối đa trên fieldbus: 16 Tx/Rx PDOs

Tín hiệu ngoại vi kỹ thuật số: 960 đầu vào/đầu ra

Tín hiệu ngoại vi tương tự: 60 đầu vào/đầu ra

Khả năng cấu hình: thông qua KS2000 hoặc bộ điều khiển

Số lượng PDOs (CANopen): 16 Tx/16 Rx

Các tính năng CANopen bổ sung: life, node guarding, emergency object, variable mapping, store/restore

Tốc độ truyền dữ liệu: lên đến 1 Mbaud

Giao diện Bus: 1 x ổ cắm kiểu mở, 5 chân, bao gồm

Phương tiện truyền dữ liệu: cáp đồng bọc chắc chắn, xoắn đôi, 2 x tín hiệu, 1 x đất (được khuyến nghị)

Nguồn cung cấp: 24 V DC (-15 %/+20 %)

Dòng điện đầu vào: 70 mA + (tổng dòng K-bus)/4, tối đa 500 mA

Dòng khởi đầu: khoảng 2.5 lần dòng liên tục

Cầu chì khuyến nghị: ≤ 10 A

Dòng cung cấp K-bus: 1750 mA

Liên hệ điện năng: tối đa 24 V DC/tối đa 10 A

Cách ly điện: 500 V (liên hệ năng lượng/điện áp cung cấp Bus Coupler)

Chế độ PDO: đồng bộ, chu kỳ, kiểu sự kiện, kiểu bỏ phiếu

Trọng lượng: khoảng 150 g

Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

Độ ẩm tương đối: 95 %, không đọng sương

Khả năng chống rung/ sốc: tuân thủ EN 60068-2-6/EN 60068-2-27

Kháng nhiễu phát/ nhận EMC: tuân thủ EN 61000-6-2/EN 61000-6-4

Đánh giá/ vị trí lắp đặt: IP20/ biến thiên

Chứng nhận/ đánh dấu: CE, UL, ATEX, IECEx, DNV GL

Dấu hiệu Ex: ATEX: II 3 G Ex ec IIC T4 Gc

IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: bk51x0en
