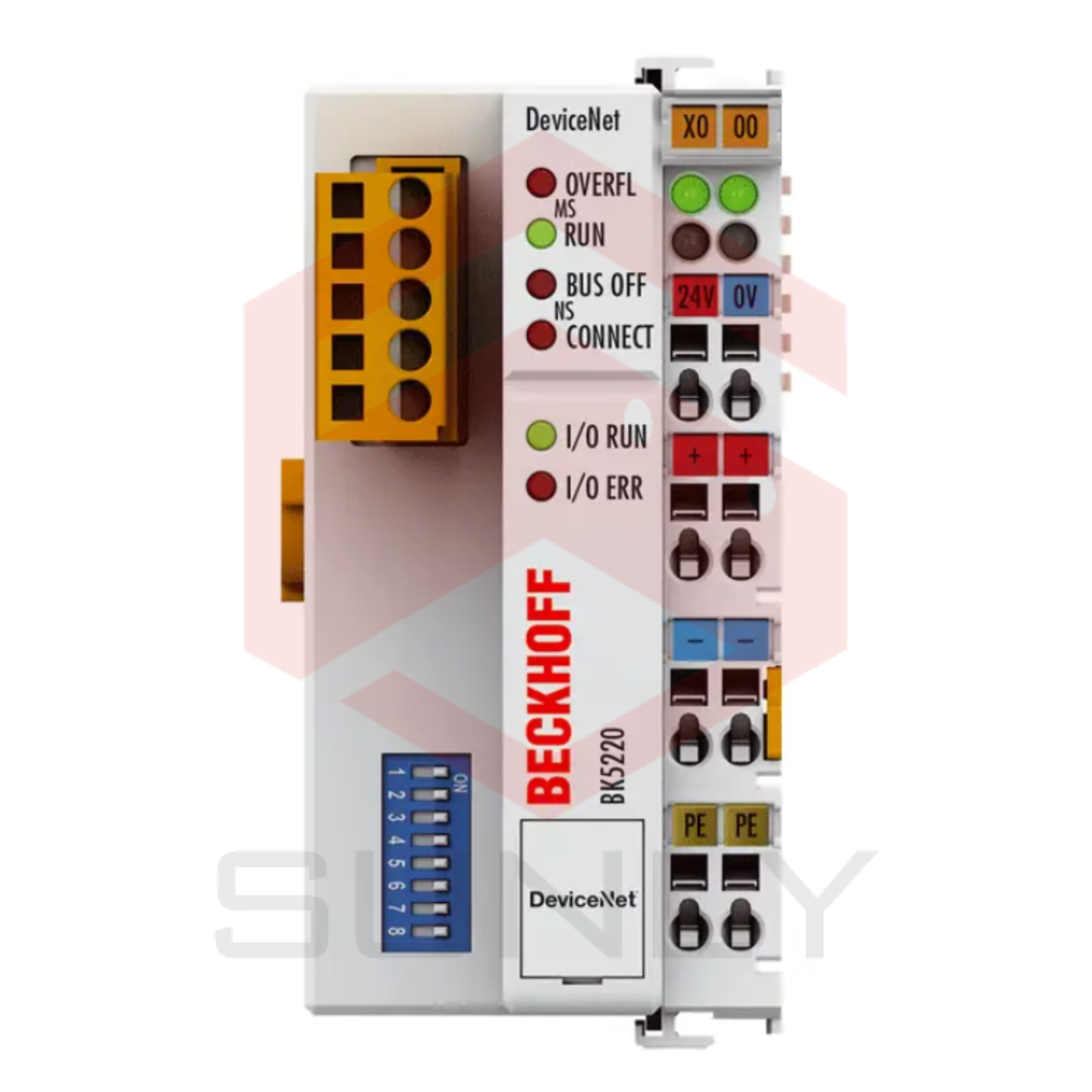

BK5220 | Bộ Kết Nối Bus DeviceNet Economy plus

Bộ Kết Nối Bus BK5220 Economy plus kết nối hệ thống bus DeviceNet với các khối terminal điện tử, có thể được mở rộng theo kiểu module. Một đơn vị bao gồm một Bộ Kết Nối Bus, bất kỳ số lượng từ 1 đến 64 terminal và một terminal kết thúc. Với công nghệ mở rộng K-bus, BK5220 cho phép kết nối đến 255 Bus Terminal phân tán vị trí với một Bộ Kết Nối Bus. Dòng sản phẩm Economy plus hỗ trợ tất cả các Bus Terminal của hệ thống Beckhoff và có thể xử lý 1020 tín hiệu số và tối đa 256 kênh đầu vào và đầu ra analog cho mỗi slave trong cấu hình đầy đủ của nó.

Bộ Kết Nối Bus hoạt động dựa trên giao thức CAN. Tiêu chuẩn DeviceNet mà Bộ Kết Nối Bus này dựa trên cho phép vận hành của nhiều thiết bị DeviceNet khác nhau trong một mạng. DeviceNet dựa trên định nghĩa các đối tượng giao tiếp để trao đổi dữ liệu từ khu vực cảm biến/kích hoạt đặc biệt là được thiết kế cho công nghệ tự động hóa.

Bộ Kết Nối Bus và Bus Terminals có thể được tham số hóa trên máy tính bằng cách sử dụng bộ cấu hình KS2000. Cấu hình cũng có thể được thực hiện mà không cần sử dụng KS2000. Các tệp dữ liệu EDS tương ứng có sẵn cho các công cụ cấu hình DeviceNet.

Thông số kỹ thuật:

– Số lượng Bus Terminals: 64 (255 với mở rộng K-bus)

– Số byte tối đa trên trường bus: 512 byte đầu vào và 512 byte đầu ra

– Tín hiệu ngoại vi số: 1,020 đầu vào/đầu ra

– Tín hiệu ngoại vi analog: 256 đầu vào/đầu ra

– Khả năng cấu hình qua KS2000 hoặc bộ điều khiển

– Tốc độ truyền dữ liệu tự động nhận diện

– Giao diện bus: 1 x ổ cắm có thể tháo rời, 5 chân, đi kèm

– Truyền dữ liệu qua trung bình: dây đồng chống nhiễu xoắn, điện áp cung cấp, 5 chân

– Nguồn cung cấp: 24 V DC (-15 %/+20 %), thông qua cáp bus 11…25 V (tuân theo đặc tả DeviceNet)

– Dòng điện đầu vào: 70 mA + (tổng dòng K-bus)/4, tối đa 500 mA

– Dòng khởi động: khoảng 2.5 lần dòng liên tục

– Cầu chì khuyến nghị: ≤ 10 A

– Nguồn cung cấp dòng K-bus: 1750 mA

– Liên hệ điện tối đa: 24 V DC/tối đa 10 A

– Cách ly điện: 500 V (liên hệ điện/nguồn cung Bộ Kết Nối Bus)

– Chế độ hoạt động: bit strobe, polling, cyclic, change of state (COS)

– Loại trình điều khiển DeviceNet: adapter truyền thông

– Trọng lượng: khoảng 130 g

– Nhiệt độ hoạt động/bảo quản: -25…+60 °C/-40…+85 °C

– Độ ẩm tương đối: 95 %, không ngưng tụ

– Độ rung/độ chịu sốc tuân theo EN 60068-2-6/EN 60068-2-27

– Kháng nhiễm nhiễm/phát nhiễm EMC tuân theo EN 61000-6-2/EN 61000-6-4

– Bảo vệ/vị trí lắp đặt: IP20/ có thể điều chỉnh

– Chứng nhận/dán nhãn: CE, UL, ATEX, IECEx, DNV GL

– Dán nhãn Ex ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: bk5220en
