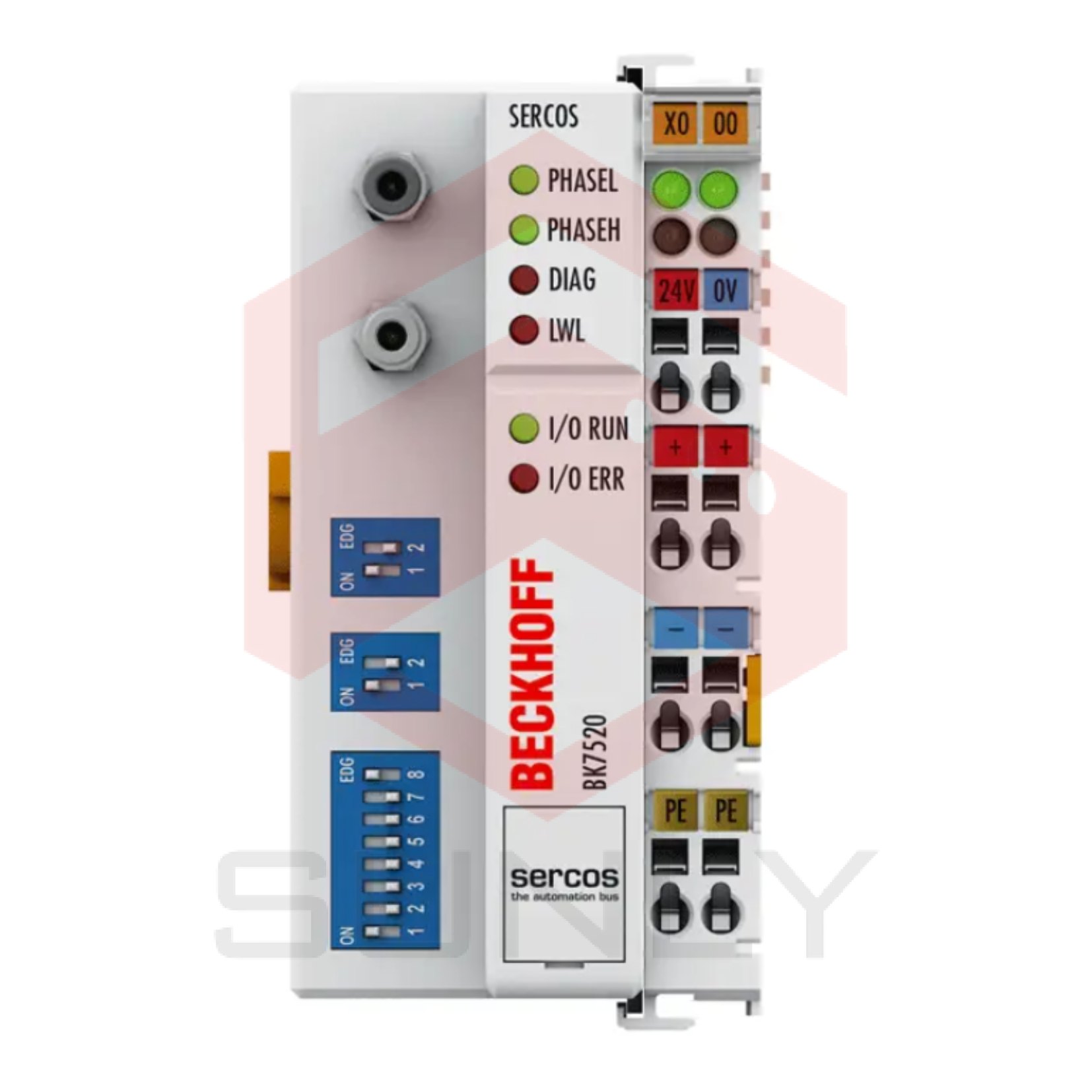

BK7520 | Bộ Kết Nối Bus SERCOS II

Bộ Kết Nối Bus BK7520 kết nối hệ thống bus SERCOS với các khối terminal điện tử, có thể được mở rộng theo kiểu modul. Một đơn vị bao gồm một Bộ Kết Nối Bus, bất kỳ số lượng từ 1 đến 64 terminal và một terminal kết thúc. BK7520 cho phép, với công nghệ mở rộng K-bus, kết nối đến 255 Bus Terminals với một Bộ Kết Nối Bus. Bộ Kết Nối Bus nhận diện các terminal kết nối và tự động tạo ra các liên kết của đầu vào/đầu ra với các byte của hình ảnh quá trình.

SERCOS là một hệ thống bus sợi quang được phát triển để sử dụng trong công nghệ động cơ như một giao diện động cơ kỹ thuật số cho động cơ. SERCOS là một hệ thống bus mở, từ năm 1995 đã được chuẩn quốc tế IEC 61491 cho các máy điều khiển số. Nó được sử dụng rộng rãi trong lĩnh vực công nghệ động cơ.

Bus bao gồm một master và một số slave. Trong SERCOS, hầu hết các slave là bộ khuếch đại động cơ. Topology bus là một hệ thống vòng, trong đó có thể vận hành đến 254 trạm. Tốc độ truyền là 2 và 4 Mbaud. BK7520 hỗ trợ thêm 8 và 16 Mbaud. Có ba loại telegram cơ bản. Master SYNC telegram được nhận bởi tất cả các slave cùng một lúc, và được sử dụng để đồng bộ hóa. Master data telegram cũng được nhận bởi tất cả các slave và chứa dữ liệu chu kỳ và dữ liệu dịch vụ. Các slave gửi dữ liệu của mình trong điện báo gọi là drive telegram.

Thiết lập thông số cũng có thể được thực hiện qua giao diện SERCOS.

Thông số kỹ thuật:

– Số lượng Bus Terminals: 64 (255 với mở rộng K-bus)

– Số byte tối đa trên trường bus: 254 word I/O cho giao diện chu kỳ (tùy thuộc vào master)

– Tín hiệu ngoại vi số: 1,020 đầu vào/đầu ra

– Tín hiệu ngoại vi analog: 254 đầu vào/đầu ra

– Khả năng cấu hình qua KS2000

– Tốc độ truyền dữ liệu: 2/4/8/16 Mbaud, có thể điều chỉnh thông qua công tắc cấu hình

– Giao diện bus: Tiêu chuẩn FSMA, IEC 872-2

– Truyền dữ liệu qua trung bình: sợi quang nhựa 1,000 µm

– Nguồn cung cấp: 24 V DC (-15 %/+20 %)

– Dòng điện đầu vào: 70 mA + (tổng dòng K-bus)/4, tối đa 500 mA

– Dòng khởi động: khoảng 2.5 lần dòng liên tục

– Cầu chì khuyến nghị: ≤ 10 A

– Nguồn cung cấp dòng K-bus: 1750 mA

– Liên hệ điện tối đa: 24 V DC/tối đa 10 A

– Cách ly điện: 500 V (liên hệ điện/nguồn cung/sợi quang)

– Khoảng cách giữa các trạm: 40 m sợi quang nhựa

– Trọng lượng: khoảng 170 g

– Nhiệt độ hoạt động/bảo quản: 0…+55 °C/-25…+85 °C

– Độ ẩm tương đối: 95 %, không ngưng tụ

– Độ rung/độ chịu sốc tuân theo EN 60068-2-6/EN 60068-2-27

– Kháng nhiễm nhiễm/phát nhiễm EMC tuân theo EN 61000-6-2/EN 61000-6-4

– Bảo vệ/vị trí lắp đặt: IP20/ có thể điều chỉnh

– Chứng nhận/dán nhãn: CE, UL, ATEX, IECEx

– Dán nhãn Ex ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc
