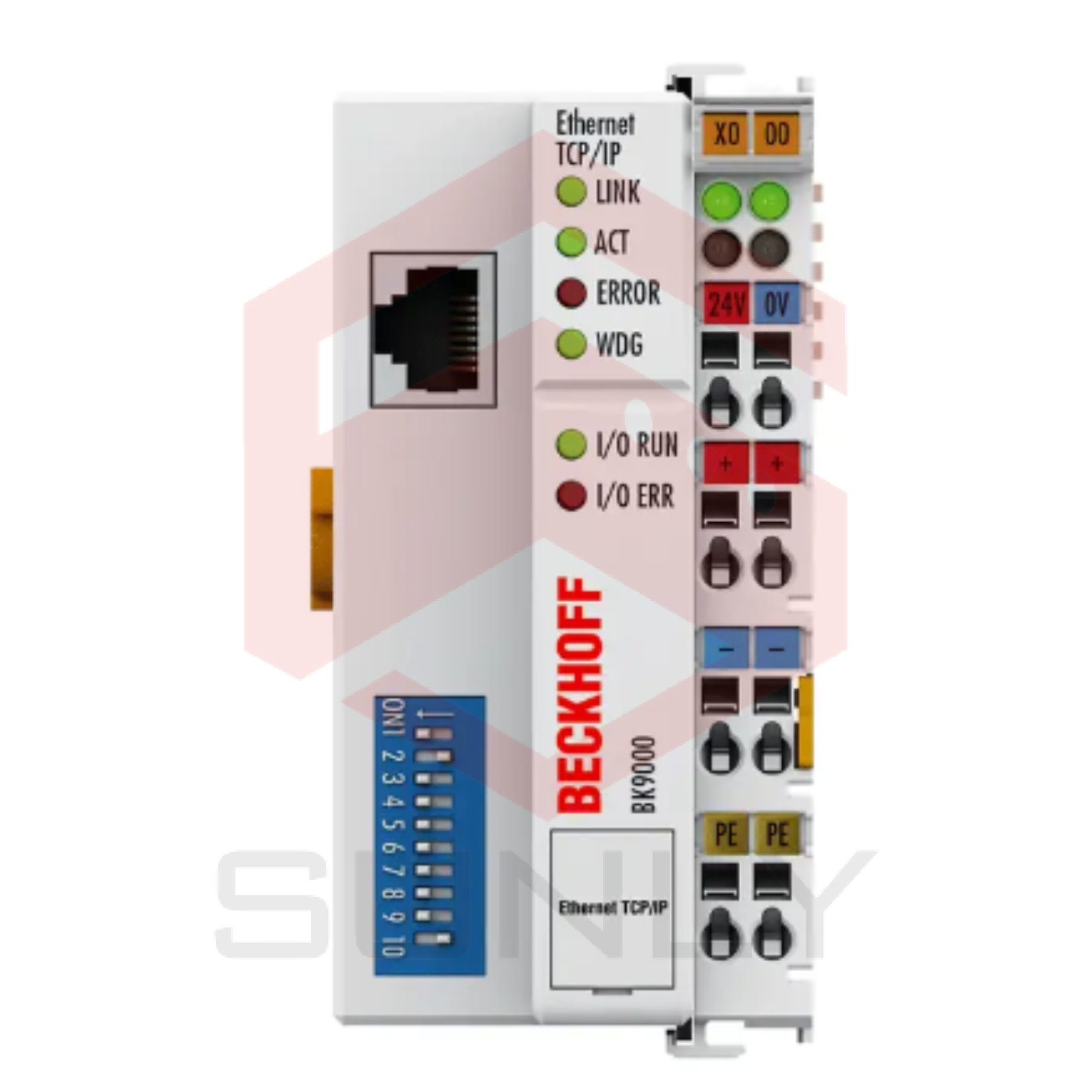

BK9000 | Bộ Kết Nối Bus Ethernet TCP/IP

Bộ kết nối Bus BK9000 kết nối Ethernet với các khối terminal điện tử có thể mở rộng và linh hoạt. Một đơn vị bao gồm một Bộ kết nối Bus, bất kỳ số lượng từ 1 đến 64 terminal và một terminal cuối cùng.

Bộ kết nối Bus nhận diện các terminal mà chúng được kết nối và thực hiện tự động phân công đầu vào và đầu ra cho các từ hình ảnh quá trình. BK9000 hỗ trợ Ethernet 10 Mbit/s và 100 Mbit/s. Kết nối thông qua các đầu cắm RJ45 thông thường. Địa chỉ IP được đặt trên công tắc DIP (offset đến địa chỉ bắt đầu có thể lựa chọn tự do). Trong mạng với DHCP (dịch vụ để cấp phát địa chỉ IP logic cho địa chỉ nút vật lý [MAC-ID]), Bộ kết nối Bus nhận địa chỉ IP từ máy chủ DHCP. Bộ kết nối Bus hỗ trợ giao tiếp hệ thống ADS TwinCAT. TwinCAT I/O cung cấp các công cụ cấu hình và trình điều khiển Windows NT/2000/XP cho chương trình bằng bất kỳ ngôn ngữ cấp cao nào mong muốn (DLLs) và cho các ứng dụng Visual Basic (ActiveX). Ứng dụng với giao diện OPC có thể truy cập ADS (và do đó BK9000) thông qua một máy chủ OPC. Ngoài ADS, Bộ kết nối Bus hỗ trợ Open Modbus (Modbus TCP), một giao thức master/slave đơn giản, phổ biến dựa trên TCP/IP.

Số Lượng Terminal Bus: 64

Số Lượng Bytes Tối Đa Trên Fieldbus: 512 byte đầu vào và 512 byte đầu ra

Tín Hiệu Ngoại Vi Số: 512 đầu vào/đầu ra

Tín Hiệu Ngoại Vi Analog: 128 đầu vào/đầu ra

Cấu Hình thông qua KS2000

Giao Thức: TwinCAT ADS, Modbus TCP, Beckhoff real-time Ethernet

Tốc Độ Truyền Dữ Liệu: 10/100 Mbit/s, nhận diện tự động của tốc độ truyền

Giao Diện Bus: 1 x RJ45

Truyền Dữ Liệu Trung Bình: 4 x 2 dây xoắn đôi dẫn đồng; loại 3 (10 Mbit/s), loại 5 (100 Mbit/s)

Nguồn Cung Cấp: 24 V DC (-15 %/+20 %)

Dòng Điện Đầu Vào: 70 mA + (dòng K-bus tổng)/4, 500 mA tối đa

Dòng Khởi Động: 2.5 x dòng liên tục

Cầu Chì Đề Xuất: ≤ 10 A

Nguồn Cung Cấp K-bus: 1750 mA

Liên Kết Nguồn Tối Đa: 24 V DC/tối đa 10 A

Cách Điện Điện: 500 V (liên hệ nguồn/điện áp cung cấp/fieldbus)

Topology: Star wiring

Khoảng Cách Giữa Các Trạm: 100 m giữa hub/switch và Bộ kết nối Bus

Trọng Lượng: Khoảng 170 g

Nhiệt Độ Hoạt Động/Lưu Trữ: -25…+60 °C/-40…+85 °C

Độ Ẩm Tương Đối: 95 %, không ngưng tụ

Chống Rung/Chống Sốc Tuân Theo: EN 60068-2-6/EN 60068-2-27

Miễn Dịch/Phát Xạ EMC Tuân Theo: EN 61000-6-2/EN 61000-6-4

Bảo Vệ/Pos Cài Đặt: IP20/linh hoạt

Chấp Nhận/Đánh Dấu: CE, UL, ATEX, IECEx, DNV GL

Dấu Chứng Nhận ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: bk9000
