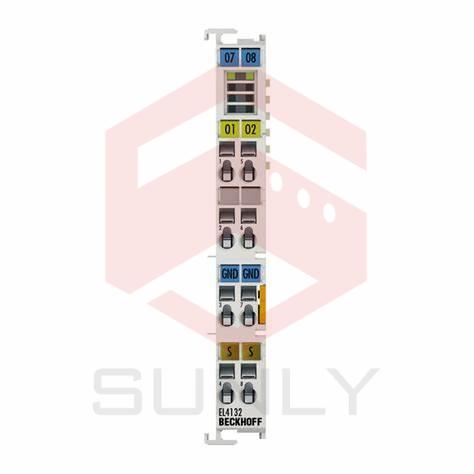

EL4132 | EtherCAT Terminal, 2 kênh đầu ra analog, điện áp, ±10 V, 16 bit

Mô-đun đầu ra analog EL4132 tạo ra tín hiệu trong khoảng từ -10 đến +10 V. Điện áp được cung cấp cho cấp độ quy trình với độ phân giải 16 bit và được cách điện điện lực. Các kênh đầu ra của EtherCAT Terminal có điện thế đất chung. EL4132 kết hợp hai kênh trong một vỏ chung. Trạng thái tín hiệu của EtherCAT Terminal được chỉ thị bằng đèn LED.

– Công nghệ kết nối: 2 dây, đơn kênh

– Số lượng đầu ra: 2

– Nguồn cung cấp: qua E-bus

– Điện áp tín hiệu: -10…+10 V

– Đồng hồ phân tán: có

– Độ chính xác đồng hồ phân tán: << 1 µs

– Tải: > 5 kΩ (chống ngắn mạch)

– Sai số đo đạc/ không chắc chắn: < 0.1 % (tương đối với giá trị tỷ lệ đầy đủ)

– Độ phân giải: 16 bit (bao gồm dấu)

– Cách điện điện lực: 500V (E-bus/điện áp tín hiệu)

– Tốc độ đầu ra: tối đa 15 ksps

– Tiêu thụ dòng E-bus: điển hình 170 mA

– Độ rộng bit trong hình ảnh quy trình: 2 x 16 bit đầu ra AO

– Đặc điểm đặc biệt: Watchdog có thể thiết lập tham số; đồng bộ hóa người dùng có thể được kích hoạt.

– Trọng lượng: khoảng 55 g

– Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

– Độ ổn định EMC/phát xạ: tuân theo EN 61000-6-2/EN 61000-6-4

– Độ ẩm tương đối: 95 %, không ngưng tụ

– Độ chịu rung/ sốc: tuân theo EN 60068-2-6/EN 60068-2-27

– Đánh giá bảo vệ/vị trí lắp đặt: IP20/điều chỉnh

– Dây nối có thể rút rời: cho tất cả các terminal ESxxxx

– Chứng nhận/đánh dấu: CE, UL, ATEX, IECEx

– Dấu Ex: ATEX: II 3 G Ex ec IIC T4 Gc, IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: EL4132
