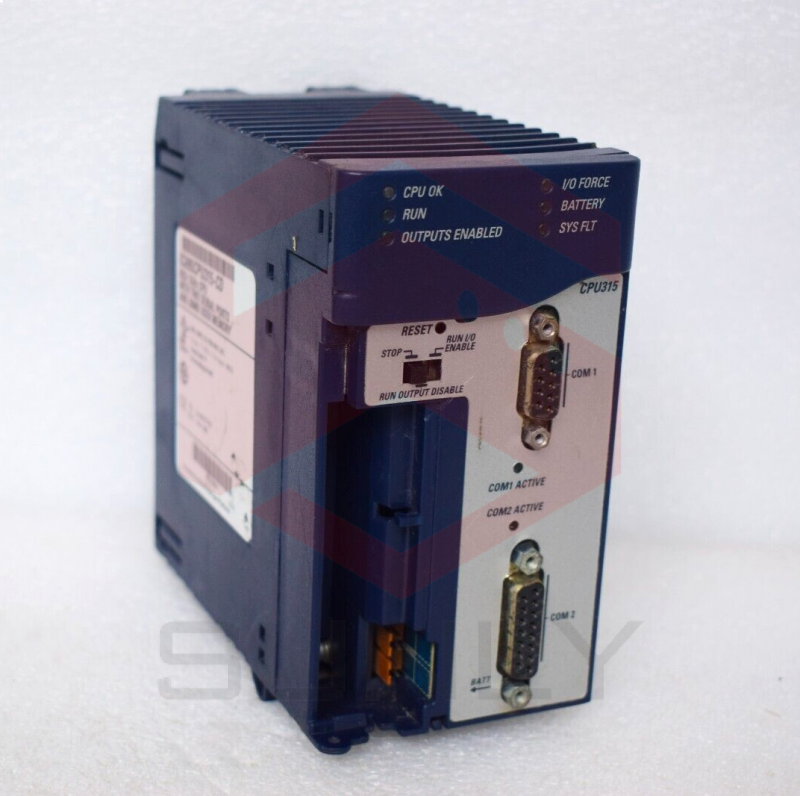

Bộ xử lý trung tâm IC695CPU315 1 GHz

IC695CPU315 là Bộ xử lý trung tâm 1 GHz thuộc dòng GE Fanuc PACSystems RX3i. Nó có bộ vi xử lý Intel Celeron-M với 20 MB bộ nhớ người dùng (còn được gọi là bộ nhớ truy cập ngẫu nhiên hoặc RAM) và 20 MB bộ nhớ lưu trữ flash. Là bộ điều khiển khả trình, IC695CPU315 có khả năng thực hiện lên tới 32K thao tác I/O mỗi giây. Nó hỗ trợ tới 512 khối chương trình với kích thước tối đa 128 KB mỗi khối. IC695CPU315 giao tiếp với các mô-đun I/O và Tùy chọn thông minh bằng bus bảng nối đa năng kép.

Các CPU RX3i như thế này được thiết kế để điều khiển máy móc, quy trình và hệ thống xử lý vật liệu theo thời gian thực. Chúng có thể được lập trình bằng C hoặc bằng ba trong số năm ngôn ngữ lập trình được IEC (Ủy ban kỹ thuật điện quốc tế) công nhận. Từ danh sách ngôn ngữ IEC cụ thể, bạn có thể lập trình IC695CPU315 bằng các ngôn ngữ Ladder Logic (Sơ đồ bậc thang), Văn bản có cấu trúc hoặc Sơ đồ khối chức năng. Chỉ có các tùy chọn ngôn ngữ Biểu đồ chức năng tuần tự và Danh sách lệnh không áp dụng.

IC695CPU315 sử dụng thuật toán dấu phẩy động và chương trình cơ sở của nó có thể được nâng cấp trong hệ thống. Biến ký hiệu được định vị tự động có thể sử dụng nhiều bộ nhớ tùy theo nhu cầu, tối đa 20 MB bộ nhớ người dùng. CPU được cấu hình tại nhà máy với hai cổng phía trước, một cổng nối tiếp RS-485 và một cổng nối tiếp RS-232. Theo đó, bạn có cả đầu nối 9 chân và đầu nối 15 chân. CPU hỗ trợ các giao thức nối tiếp SNP, Serial I/O và Modbus Slave và Master. IC695CPU315 cũng hỗ trợ hầu hết các mô-đun GE Fanuc Series 90-30 cũ hơn và giá đỡ mở rộng.

Thông số kỹ thuật

Tốc độ xử lý: 1GHz

Bộ nhớ CPU: 20 Mbyte

Điểm nổi: Có

Cổng nối tiếp: 2

Giao thức nối tiếp: SNP, I/O nối tiếp, Modbus Slave và Master

Liên lạc nhúng: RS-232, RS-486

Nhà sản xuất GE Fanuc

Hệ thống PAC dòng RX3i

Mã sản phẩm IC695CPU315

Loại sản phẩm CPU

Bộ nhớ chương trình RAM 20 MB, bộ nhớ flash 20 MB

Yêu cầu về nguồn điện 3,3V DC và 1 Ampe, 5V DC và 1,2 Ampe

Cổng truyền thông nhúng RS-232, RS-485

Hỗ trợ giao thức nối tiếp Modbus RTU Slave, SNP, giao thức I/O nối tiếp

Khối chương trình Lên đến 512 khối chương trình

Nhiệt độ hoạt động 0-60 độ C
