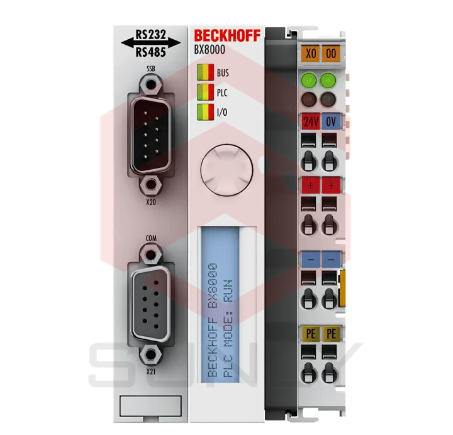

BX8000 | Bộ điều khiển Bus Terminal RS232/RS485

Liên hệ

THƯƠNG HIỆU: BECKHOFF

MÃ SẢN PHẨM: BX8000

DANH MỤC: Bus Terminal

NHÀ CUNG CẤP: SUNLY

Description
Reviews (0)

Bộ điều khiển Bus Terminal BX8000 là một PLC độc lập. Một unit bao gồm Bộ điều khiển Bus Terminal BX8000 với tối đa 64 Bus Terminal và một đầu cuối bus. Với hệ thống mở rộng bus terminal, có thể kết nối tối đa 255 Bus Terminal.

Bộ điều khiển được lập trình thông qua giao diện COM1. Ngoài ra, BX8000 còn có cổng COM thứ hai, tùy chọn RS232 hoặc RS485. Cổng này có thể được sử dụng để kết nối các thiết bị nối tiếp, chẳng hạn như màn hình hiển thị. Về mặt trang bị và hiệu năng, Bộ điều khiển Bus Terminal seri BX nằm giữa Bộ điều khiển Bus Terminal seri BC và PC tích hợp seri CX. Các tính năng chính phân biệt BC và BX là bộ nhớ lớn hơn và giao diện mở rộng của BX. Ngoài ra, còn tích hợp hai giao diện nối tiếp để lập trình và kết nối các thiết bị nối tiếp khác. Bản thân thiết bị bao gồm màn hình LCD hiển thị có đèn nền với hai dòng, mỗi dòng 16 ký tự, công tắc điều khiển dạng joystick và đồng hồ thời gian thực. Các thiết bị ngoại vi khác, chẳng hạn như màn hình hiển thị, có thể được kết nối thông qua Beckhoff Smart System Bus (SSB) tích hợp.

Đồng hồ thời gian thực cho phép các ứng dụng phân tán, trong đó ngày trong tuần hoặc thời gian đóng vai trò quan trọng. Các lĩnh vực ứng dụng của dòng sản phẩm này tương tự như dòng BC, nhưng nhờ bộ nhớ lớn hơn, BX có thể xử lý các chương trình phức tạp và lớn hơn đáng kể và có thể quản lý cục bộ nhiều dữ liệu hơn.

Bộ điều khiển cho các ứng dụng độc lập

Giống như tất cả các bộ điều khiển Beckhoff khác, phần mềm tự động hóa TwinCAT là nền tảng cho tham số hóa và lập trình. Các thiết bị BX được lập trình theo tiêu chuẩn IEC 61131-3 mạnh mẽ bằng các ngôn ngữ lập trình IL, FBD, LD, SFC hoặc ST. Do đó, người dùng có sẵn các công cụ TwinCAT quen thuộc, chẳng hạn như giao diện lập trình PLC, Trình quản lý hệ thống và TwinCAT Scope. Dữ liệu được trao đổi qua cổng nối tiếp (COM1).

Cấu hình cũng được thực hiện bằng TwinCAT. Giao diện fieldbus, bus SSB và đồng hồ thời gian thực có thể được cấu hình và tham số hóa thông qua Trình quản lý hệ thống. Trình quản lý hệ thống có thể đọc tất cả các thiết bị và Bus Terminal được kết nối. Sau khi tham số hóa, cấu hình được lưu trên BX qua giao diện nối tiếp và có thể truy cập lại sau đó.

BX8000 | Bộ điều khiển Bus Terminal RS232/RS485

Thông tin sản phẩm:

THÔNG SỐ KỸ THUẬT	BX8000
Số lượng đầu cuối Bus	64 (255 với phần mở rộng K-bus)
Số byte tối đa của bus trường	512 byte đầu vào và 512 byte đầu ra
Số byte tối đa của ảnh xử lý	2048 byte đầu vào và 2048 byte đầu ra
Tín hiệu ngoại vi kỹ thuật số	2.040 đầu vào/đầu ra
Tín hiệu ngoại vi Analog	512 đầu vào/đầu ra
Tốc độ truyền dữ liệu	300 baud…115 kbaud
Giao diện Bus	–
Giao diện nối tiếp	COM1: 1 x RS232, COM2: 1 x RS232 hoặc RS485
SSB	Hệ thống bus phụ dựa trên CANopen để kết nối các thiết bị ngoại vi khác
Đèn LED	2 x nguồn điện, 2 x K-bus
Màn hình	Màn hình FSTN với 2 x 16 ký tự để chẩn đoán hoặc văn bản tùy chỉnh, có đèn
Công tắc	Công tắc joystick để tham số hóa và chẩn đoán
Đồng hồ	Đồng hồ thời gian thực chạy bằng pin để hiển thị thời gian và ngày tháng
Nguồn cung cấp	24V (-15%/+20%)
Dòng điện đầu vào	140 mA+ (tổng dòng điện K-bus)/4, 500 mA tối đa
Dòng điện khởi động	2,5x dòng điện liên tục
Cung cấp hiện tại K-bus	1450 mA
Tiếp điểm nguồn	tối đa 24V DC/tối đa 10 A
Cách ly điện	500 V (tiếp điểm nguồn/điện áp cung cấp)
Trọng lượng	xấp xỉ 250 g
Nhiệt độ hoạt động/bảo quản	-25°C…+60°C/-40°C…+85°C
Độ ẩm tương đối	95%, không ngưng tụ
Khả năng chống rung/va đập	tuân thủ EN 60068-2-6/EN 60068-2-27
Miễn dịch/phát xạ EMC	tuân thủ EN 61000-6-2/EN 61000-6-4
Bảo vệ, xếp hạng/vị trí lắp đặt	IP20/thay đổi
Phê duyệt/đánh dấu	CE, UL
