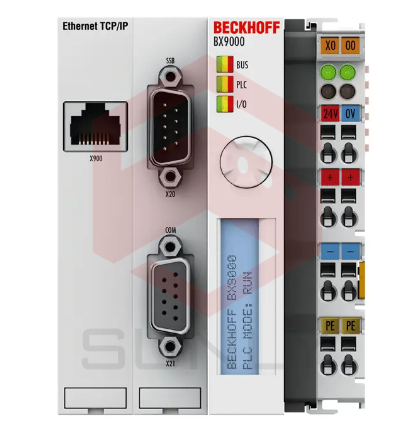

BX9000 | Bộ điều khiển đầu cuối bus Ethernet TCP/IP

Liên hệ

THƯƠNG HIỆU: BECKHOFF

MÃ SẢN PHẨM: BX9000

DANH MỤC: Bus Terminal

NHÀ CUNG CẤP: SUNLY

Description
Reviews (0)

Bộ điều khiển Bus Terminal BX9000 có giao diện chính/phụ Ethernet. Bộ điều khiển có khả năng phát hiện tốc độ truyền tự động lên tới 100Mbit. Địa chỉ có thể được nhập tùy chọn thông qua DHCP, BootP, ARP hoặc bằng công tắc cần điều khiển. Có thể trao đổi tối đa 2kbyte đầu vào và 2kbyte đầu ra với bộ điều khiển. Các giao thức ModbusTCP và ADS/TCP và ADS/UDP được triển khai.

Một đơn vị điều khiển bao gồm Bộ điều khiển đầu cuối Bus BX9000 với tối đa 64 Đầu cuối Bus và một đầu cuối bus. Với hệ thống mở rộng bus đầu cuối, có thể kết nối tới 255 Đầu cuối Bus.

Bộ điều khiển này được lập trình thông qua cổng COM1 hoặc giao diện Ethernet. Về mặt trang bị và hiệu năng, Bộ điều khiển Bus Terminal dòng BX nằm giữa Bộ điều khiển Bus Terminal dòng BC và Máy tính nhúng dòng CX của Beckhoff. Điểm chính phân biệt BC và BX là bộ nhớ lớn hơn và các giao diện mở rộng của BX. Ngoài ra, hai giao diện nối tiếp được tích hợp để lập trình và kết nối các thiết bị nối tiếp khác. Bản thân thiết bị bao gồm màn hình LCD có đèn nền với hai dòng, mỗi dòng 16 ký tự, công tắc điều khiển dạng joystick và đồng hồ thời gian thực. Các thiết bị ngoại vi khác, chẳng hạn như màn hình hiển thị, có thể được kết nối thông qua Beckhoff Smart System Bus (SSB) tích hợp.

Bộ điều khiển xử lý tín hiệu phân tán
Giống như tất cả các bộ điều khiển Beckhoff khác, phần mềm tự động hóa TwinCAT là cơ sở cho việc tham số hóa và lập trình. Các thiết bị BX được lập trình theo tiêu chuẩn IEC61131-3 mạnh mẽ bằng các ngôn ngữ lập trình IL, FBD, LD, SFC hoặc ST. Do đó, người dùng có sẵn các công cụ TwinCAT quen thuộc, ví dụ: giao diện lập trình PLC, Trình quản lý hệ thống và Phạm vi TwinCAT. Dữ liệu được trao đổi tùy chọn qua cổng nối tiếp (COM1) hoặc qua giao diện Ethernet.

Việc cấu hình cũng được thực hiện bằng TwinCAT. Giao diện fieldbus, bus SSB và đồng hồ thời gian thực có thể được cấu hình và tham số hóa thông qua System Manager. System Manager có thể đọc tất cả các thiết bị được kết nối và Bus Terminals. Sau khi tham số hóa, cấu hình được lưu trên BX thông qua giao diện nối tiếp và có thể truy cập lại sau này.

BX9000 | Bộ điều khiển đầu cuối bus Ethernet TCP/IP

Thông tin sản phẩm:

THÔNG SỐ KỸ THUẬT	BX9000
Số lượng đầu cuối Bus	64 (255 với phần mở rộng K-bus)
Số byte tối đa của fieldbus	512 byte đầu vào và 512 byte đầu ra
Số byte tối đa của ảnh xử lý	2048 byte đầu vào và 2048 byte đầu ra
Tín hiệu ngoại vi kỹ thuật số	2.040 đầu vào/đầu ra
Tín hiệu ngoại vi tương tự	512 đầu vào/đầu ra
Giao thức	TwinCAT ADS, Modbus TCP
Tốc độ truyền dữ liệu	10/100 Mbit/s, tự động nhận dạng tốc độ truyền
Giao diện Bus	RJ45
Giao diện nối tiếp	COM1:1x RS232, COM2: 1x RS232 hoặc RS485
SSB	Hệ thống bus phụ dựa trên CANopen để kết nối các thiết bị ngoại vi khác
LED chẩn đoán	2 x nguồn điện, 2 x K-bus
Màn hình	Màn hình FSTN với 2 x 16 ký tự để chẩn đoán hoặc văn bản tự, có đèn
Công tắc	Công tắc joystick để tham số hóa và chẩn đoán
Đồng hồ	Đồng hồ thời gian thực chạy bằng pin cho thời gian và ngày tháng
Nguồn điện	24 V DC (-15%/+20%)
Dòng điện đầu vào	140 mA+ (dòng điện K-bus tổng cộng)/4, 500 mA tối đa
Dòng điện khởi động	2,5 x dòng điện liên tục
Cung cấp hiện tại K-bus	1450 mA
Tiếp điểm nguồn	tối đa 24 V DC/tối đa 10 A
Cách ly điện	500 V (tiếp điểm nguồn/điện áp cung cấp)
Trọng lượng	xấp xỉ 250 g
Nhiệt độ hoạt động/bảo quản	0…+55°C/-25…+85°C
Độ ẩm tương đối	95%, không ngưng tụ
Chống rung/va đập	tuân theo EN 60068-2-6/EN 60068-2-27
Miễn dịch/phát xạ EMC	tuân theo EN 61000-6-2/EN 61000-6-4
Bảo vệ, xếp hạng/vị trí lắp đặt	IP20/biến đổi
Phê duyệt/đánh dấu	CE, UL
