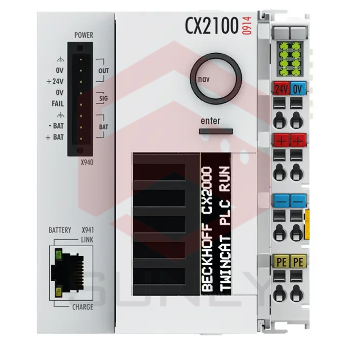

CX2100-0914 | Bộ cấp nguồn cho UPS ngoài cho CX20x0, CX20x3 và CX2042

Bộ cấp nguồn và mô-đun UPS CX2100-0914 được sử dụng để cấp nguồn cho các bộ phận (mô-đun CPU, mô-đun hệ thống và mô-đun mở rộng) của hệ thống CX20x0, CX20x3 hoặc CX2042. Mô-đun cấp nguồn được điều khiển thông qua TwinCAT. Màn hình FSTN LC có 2 x 16 ký tự và công tắc chọn cũng như phím enter cho phép truy vấn các giá trị trạng thái bên trong cũng như các tham số hoặc menu hiển thị tự tạo có và không có tùy chọn đầu vào. EtherCAT hoặc Bus Terminal có thể được kết nối ở phía bên phải – hệ thống bus tương ứng được CPU phát hiện tự động và vận hành. Nguồn được cung cấp cho thiết bị điện tử E-bus hoặc K-bus trong thiết bị đầu cuối I/O bằng bộ cấp nguồn tích hợp nhưng riêng biệt bên trong với 2 A ở 5 V DC.

CX2100-00914 về nguyên tắc được làm mát thụ động, không có quạt và được thiết kế để hoạt động ở phạm vi nhiệt độ mở rộng từ -25 đến +60 ° C. Mô-đun CX2100-0914 có thể được sử dụng để sạc các bộ pin ngoài nhằm cung cấp nguồn điện dự phòng cho hệ thống và các bộ phận bên ngoài như Bảng điều khiển.

Thông số kỹ thuật	CX2100-0914
Nguồn cấp	24 V DC (-15 %/+20 %)
Tối đa. sản lượng điện	100W
Kết nối vào/ra	E-bus hoặc K-bus, nhận dạng tự động
Nguồn cung cấp hiện tại E-bus/K-bus	2 A
UPS	bên ngoài
Dung tích	phụ thuộc vào pin
Loại kết nối	kỹ thuật lò xo (thiết bị đầu cuối bộ chuyển đổi)
Trưng bày	FSTN hiển thị 2 dòng x 16 ký tự văn bản, có đèn sáng
Đèn LED chẩn đoán	1 x PWR, 1 x Chạy I/O, 1 x Lỗi I/O
Tối đa. sự tiêu thụ năng lượng	3,5W
Kích thước (W x H x D)	84 mm x 100 mm x 91 mm
Cân nặng	khoảng 695 gam
Nhiệt độ vận hành/bảo quản	-25…+60 °C/-40…+85 °C
Độ ẩm tương đối	95%, không ngưng tụ
Chống rung/sốc	phù hợp với EN 60068-2-6/EN 60068-2-27
Miễn nhiễm/phát xạ EMC	phù hợp với EN 61000-6-2/EN 61000-6-4
Đánh giá bảo vệ	IP20
Phê duyệt/đánh dấu	CE, UL

>>>Tham khảo tài liệu kỹ thuật : cx2100-0914_hwen
