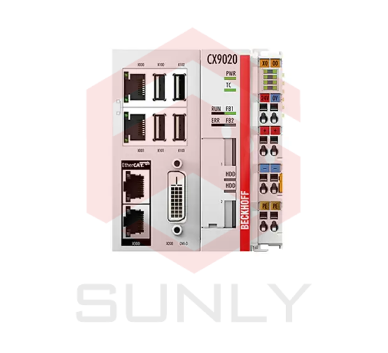

CX9020 | Mô-đun CPU cơ bản

Liên hệ

THƯƠNG HIỆU: BECKHOFF

MÃ SẢN PHẨM: CX9020

DANH MỤC: Industrial PC

NHÀ CUNG CẤP: SUNLY

Description
Reviews (0)

CX9020 là hệ thống điều khiển Ethernet nhỏ gọn, có thể gắn trên thanh ray DIN với CPU ARM Cortex™-A8 1 GHz. Kết nối dành cho hệ thống I/O Beckhoff được tích hợp trực tiếp vào mô-đun CPU. Thiết bị cung cấp khả năng nhận dạng hệ thống bus tự động (E-bus hoặc K-bus) và chuyển đổi độc lập ở chế độ tương ứng. CX9020 bao gồm CPU có hai khe cắm thẻ nhớ microSD, RAM bên trong và NOVRAM 128 kB dưới dạng bộ nhớ cố định. Cấu hình cơ bản cũng bao gồm hai giao diện Ethernet RJ45 chuyển mạch, bốn giao diện USB2.0 và một giao diện DVI-D. Các giao diện RJ45 được kết nối với một bộ chuyển mạch bên trong và cung cấp một tùy chọn đơn giản để tạo cấu trúc liên kết đường truyền mà không cần thêm bộ chuyển mạch Ethernet. Hệ điều hành là Windows Embedded Compact7. Phần mềm tự động hóa TwinCAT biến hệ thống CX9020 thành một hệ thống điều khiển chuyển động và PLC mạnh mẽ có thể vận hành có hoặc không có hình ảnh. Tùy chọn, thiết bị có thể được đặt hàng với giao diện fieldbus, nối tiếp hoặc âm thanh.

Phạm vi nhiệt độ hoạt động mở rộng từ -25 đến +60°C cho phép ứng dụng trong các tình huống đòi hỏi khắt khe về khí hậu.

CX9020 | Mô-đun CPU cơ bản

Thông tin sản phẩm:

THÔNG SỐ KỸ THUẬT	CX9020
Bộ xử lý	ARM Cortex™-A8, 1 GHz
Số lượng lõi	1
Bộ nhớ flash	2 khe cắm thẻ microSD, bao gồm 512 MB (có thể mở rộng)
Bộ nhớ chính	1 GB DDR3 RAM (không thể mở rộng)
Bộ nhớ cố định	128 kB NOVRAM tích hợp
Giao diện	2 x RJ45 10/100 Mbit/s (bộ chuyển mạch nội bộ), 1 x DVI-D, 4 x USB 2.0, 1 x giao diện tùy chọn
Đèn LED chẩn đoán	1 x nguồn, 1 x trạng thái TC, 2 x truy cập flash, 2 x trạng thái bus
Đồng hồ	Đồng hồ dự phòng pin bên trong cho thời gian và ngày tháng (pin có thể thay thế)
Hệ điều hành	Windows Embedded Compact 7, tiếng Anh
Phần mềm điều khiển	Thời gian chạy TwinCAT 2 Thời gian chạy TwinCAT 3 (XAR)
Kết nối I/0	E-bus hoặc K-bus, nhận dạng tự động
Nguồn điện	24V DC (-15%/+20%)
Nguồn ung cấp hiện tại E-bus/K-bus	2 A
Mức tiêu thụ điện năng tối đa	5 W
Mức tiêu thụ điện năng tối đa (với UPS tải)	9 W
Kích thước (Rộng x Cao x Sâu)	84 mm x 100 mm x 91 mm
Trọng lượng	xấp xỉ 590 g
Độ ẩm tương đối	95%, không ngưng tụ
Nhiệt độ hoạt động/bảo quản	-25 +60°C/-40 +85°C
Khả năng miễn dịch/phát xạ EMC	tuân thủ EN 61000-6-2/EN 61000-6-4
Chống rung/va đập	tuân thủ EN 60068-2-6/EN 60068-2-27
Cấp độ bảo vệ	IP20
Phê duyệt/đánh dấu	CE, UL, DNV GL, với tùy chọn đặt hàng CX2900-0107: ATEX, IECEX, CFMus
Đánh dấu Ex	ATEX: II 3 G Ex nA IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc
Mức nền tảng TwinCAT 3	Economy Plus (30); vui lòng xem TẠI ĐÂY để biết tổng quan về tất cả các mức độ nền tảng TwinCAT 3
