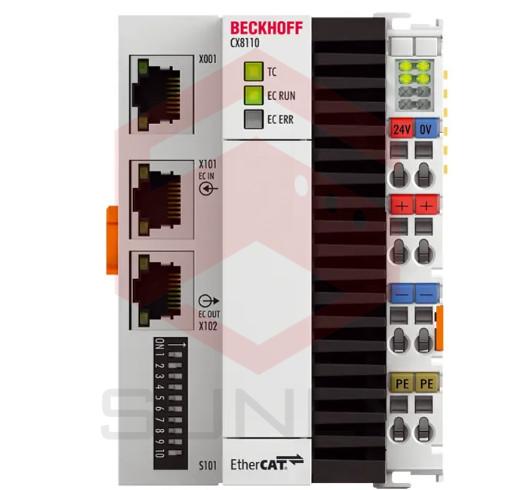

CX8110 | Máy tính nhúng với EtherCAT

CX8110 là hệ thống điều khiển với giao diện nô lệ EtherCAT. Công tắc DIP cho phép đánh địa chỉ cố định hoặc tự động trong mạng EtherCAT. Thiết bị đầu cuối E-bus hoặc K-bus có thể được gắn theo yêu cầu; CX8110 tự động nhận dạng loại hệ thống I/O được kết nối trong giai đoạn khởi động. Hệ thống điều khiển được lập trình bằng TwinCAT 3 thông qua giao diện Ethernet. Giấy phép TwinCAT 3 phải được đặt hàng qua bảng giá TwinCAT 3.

Các chức năng và giao thức TwinCAT 3 khác có sẵn cho CX8110, ví dụ OPC UA, MQTT, Modbus TCP hoặc Modbus RTU. Tất cả các chức năng và giao thức có thể được tìm thấy trong công cụ tìm sản phẩm TwinCAT nếu bạn đặt bộ lọc ở cấp nền tảng TwinCAT 3 thành P20.

Thông số kỹ thuật CX8110

Bộ xử lý ARM Cortex™-A9, 800 MHz (TC3: 20)

Số lõi 1

Khe cắm bộ nhớ flash cho thẻ nhớ microSD, bao gồm 512 MB (có thể mở rộng)

Bộ nhớ chính 512 MB DDR3 RAM (không thể mở rộng)

Bộ nhớ liên tục UPS 1 giây (dành cho dữ liệu liên tục 1 MB)

Giao diện 1 x RJ45 10/100 Mbit/s, 1 x giao diện bus

Giao diện bus EtherCAT IN và OUT (2 x RJ45)

Tốc độ truyền dữ liệu 100 Mbit/s

Đèn LED chẩn đoán 1 x trạng thái TC, 1 x EC Run, 1 x EC Err

Đồng hồ chạy bằng pin bên trong để xem ngày và giờ (pin phía sau nắp trước, có thể thay thế)

Hệ điều hành Windows Embedded Compact 7

Phần mềm điều khiển thời gian chạy TwinCAT 3 (XAR)

Kết nối I/O E-bus hoặc K-bus, nhận dạng tự động

Nguồn điện 24 V DC (-15 %/+20 %)

Nguồn cung cấp hiện tại E-bus/K-bus 2 A

Tối đa. điện năng tiêu thụ 4 W

Tối đa. điện năng tiêu thụ (có tải UPS) 9 W

Kích thước (W x H x D) 71 mm x 100 mm x 73 mm

Trọng lượng xấp xỉ. 230 g

Nhiệt độ vận hành/bảo quản -25…+60 °C/-40…+85 °C

Độ ẩm tương đối 95%, không ngưng tụ

Khả năng chống rung/sốc phù hợp với EN 60068-2-6/EN 60068-2-27

Khả năng miễn nhiễm/phát xạ EMC phù hợp với EN 61000-6-2/EN 61000-6-4

Xếp hạng bảo vệ IP20

Phê duyệt/đánh dấu CE, UL

Nền tảng TwinCAT 3 cấp độ Kinh tế (20);
