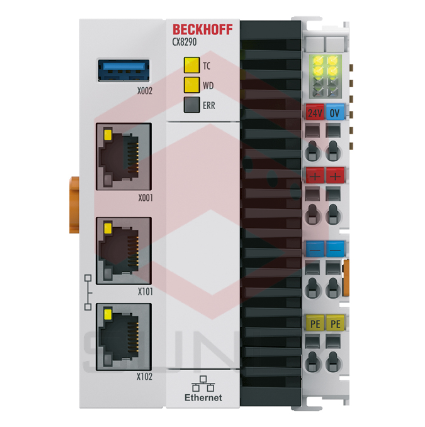

PC nhúng CX8290 là bộ điều khiển có cổng Ethernet chuyển mạch thứ hai. Các giao thức như Ethernet thời gian thực, ADS UDP/TCP và EAP (Giao thức tự động hóa EtherCAT) được hỗ trợ và các giao thức thời gian thực bổ sung như PROFINET, EtherNet/IP và BACnet/IP có thể được trang bị thêm thông qua Chức năng TwinCAT.
CX8290 có bộ xử lý lõi kép ARM Cortex™-A53 tốc độ 1,2GHz. Cấu hình cơ bản của CX8200 bao gồm giao diện Ethernet 1 Gbit, giao diện USB 3.0, RAM LPDDR4 1 GB và khe cắm thẻ nhớ microSD. Thẻ nhớ microSD không được cung cấp kèm theo và phải được đặt hàng riêng, có tính đến dung lượng bộ nhớ mong muốn.
Thiết bị đầu cuối E-bus hoặc K-bus có thể được gắn theo yêu cầu; CX8290 tự động nhận dạng loại hệ thống I/O được kết nối trong giai đoạn khởi động. Hệ thống điều khiển được lập trình với TwinCAT3 thông qua giao diện bus hoặc giao diện Ethernet bổ sung. Giấy phép TwinCAT3 phải được đặt hàng qua bảng giá TwinCAT3.
Beckhoff RT Linux® được sử dụng làm hệ điều hành.
Linux® là nhãn hiệu đã đăng ký của Linus Torvalds tại Hoa Kỳ và các quốc gia khác.
| Thông số kỹ thuật | CX8290 |
|---|---|
| Bộ xử lý | ARM Cortex-A53, 1.2 GHz |
| Số lượng lõi | 2 |
| Bộ nhớ flash | Khe cắm thẻ microSD, thẻ không được bao gồm (yêu cầu thẻ microSD có dung lượng tối thiểu 16 GB) |
| Bộ nhớ chính | 1 GB LPDDR4 RAM (không thể mở rộng) |
| Bộ nhớ cố định | UPS 1 giây (cho dữ liệu cố định 1 MB) |
| Giao diện | 1 x RJ45 10/100/1000 Mbit/s, 1 x USB 3.0, 1 x giao diện bus |
| Giao diện bus | 2x Ethernet RJ45 (chuyển mạch, 10/100/1000 Mbit/s), tùy chọn PROFINET (TF627x), EtherNet/IP (TF628x), BACnet/IP (TF8020) |
| Đèn LED chẩn đoán | 1x trạng thái TC, 1 x WD, 1 x error |
| Đồng hồ | Đồng hồ thời gian thực được đệm tụ bên trong cho thời gian và ngày tháng (dung lượng lưu trữ 21 ngày!) |
| Hệ điều hành | Beckhoff RT Linux |
| Phần mềm điều khiển | Thời gian chạy TwinCAT 3 (XAR) |
| Kết nối 1/0 | E-bus hoặc K-bus, nhận dạng tự động |
| Nguồn điện | 24 V DC (-15%/+20%) |
| Cung cấp hiện tại E-bus/K-bus | 2A |
| Mức tiêu thụ điện năng tối đa | 4W |
| Mức tiêu thụ điện năng tối đa (với UPS tải) | 7.5 W |
| Mức tiêu thụ điện năng bổ sung tối đa | 10 W (5 V/tối đa 24) |
| Kích thước (Rộng x Cao x Sâu) | 71 mm x 100 mm x 73 mm |
| Trọng lượng | xấp xỉ g |
| Độ ẩm tương đối | 95%, không ngưng tụ |
| Nhiệt độ hoạt động/bảo quản | -25 +60°C/-40 +85°C |
| Khả năng miễn dịch/phát xạ EMC | tuân thủ EN 61000-6-2/EN 61000-6-4 |
| Chống rung/va đập | tuân thủ EN 60068-2-6/EN 60068-2-27 |
| Cấp độ bảo vệ | IP20 |
| Phê duyệt/đánh dấu | CE |
| Mức nền tảng TwinCAT 3 | Economy (20); vui lòng xem TẠI ĐÂY để biết tổng quan về tất cả các mức độ nền tảng TwinCAT 3 |
