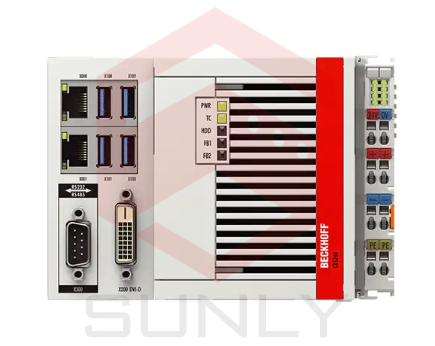

CX5230 | PC nhúng với bộ xử lý Intel Atom®

CX5230 là PC nhúng dựa trên bộ xử lý Intel Atom® x5-E3930 với tốc độ xung nhịp 1,3 GHz (lõi kép) và 4 GB DDR4-RAM. Thiết bị cơ bản bao gồm hai giao diện Ethernet độc lập, có khả năng Gigabit cũng như bốn giao diện USB 3.0 và một giao diện DVI-D. Có sẵn nhiều tùy chọn kết nối hoặc chức năng cổng bổ sung nhờ giao diện và mức I/O tùy chọn, có thể bao gồm các thiết bị đầu cuối E-bus hoặc K-bus và có thể được lắp đặt tại nhà máy. Ngoài ra, có thể cắm mô-đun hệ thống hoặc mô-đun fieldbus từ dòng CX2000 thông qua kết nối cực cao ở phía bên trái của thiết bị. Mặc dù tổng số mô-đun trình cắm của loại CX2500-xx được giới hạn ở một mô-đun với dòng CX5200, nhưng theo cách này, chẳng hạn, có thể triển khai thêm hai giao diện Gigabit-Ethernet hoặc bốn giao diện USB khác hoặc thêm một giao diện nữa. giao diện fieldbus. Hơn nữa, CX5230 được đặc trưng bởi bộ cấp nguồn cách điện bên trong có khả năng UPS-OCT, 1s-UPS tích hợp, tiêu thụ điện năng thấp và làm mát không cần quạt.

Tùy thuộc vào môi trường thời gian chạy TwinCAT đã cài đặt, CX5230 có thể được sử dụng để triển khai các dự án PLC hoặc PLC/Điều khiển chuyển động (có hoặc không có trực quan hóa). Cũng có thể thực hiện các ứng dụng Điều khiển chuyển động với các chuyển động trục nội suy. Phạm vi nhiệt độ hoạt động mở rộng -25…+60°C cho phép sử dụng trong các ứng dụng đòi hỏi khắt khe về khí hậu.

Thông số kỹ thuật	Giá trị
Bộ xử lý	Intel Atom x5-E3940, 1.6 GHz, 4 nhân (TC3: 50)
Số nhân	4
Bộ nhớ flash	Khe cắm cho thẻ CFast và thẻ microSD, thẻ không bao gồm
Bộ nhớ chính	8 GB DDR4 RAM (bộ nhớ trong, không thể mở rộng)
Bộ nhớ cố định	UPS tích hợp 1 giây (1 MB trên thẻ CFast)
Giao diện	2 x RJ45 10/100/1000 Mbit/s, 1 x DVI-D, 4 x USB 3.0, 1 x giao diện tùy chọn
Đèn LED chẩn đoán	1 x nguồn, 1 x trạng thái TC, 1 x truy cập flash, 2 x trạng thái bus
Đồng hồ	Đồng hồ dự phòng pin nội bộ cho thời gian và ngày tháng (pin có thể thay thế)
Hệ điều hành	Windows 10 IoT Enterprise 2019 LTSC, 64 bit, Mức độ đầu vào, Windows 10 IoT Enterprise 2021 LTSC, TwinCAT/BSD
Phần mềm điều khiển	TwinCAT 3 runtime (XAR)
Kết nối I/O	E-bus hoặc K-bus, nhận dạng tự động
Nguồn điện	24 V DC (-15%/+20%), cách ly điện và có khả năng UPS OCT
Mức tiêu thụ điện tối đa	18 W
Mức tiêu thụ điện tối đa (với tải)	34 W
Kích thước (W x H x D)	142 mm x 100 mm x 92 mm
Trọng lượng	Xấp xỉ 1195 g
Độ ẩm tương đối	95%, không ngưng tụ
Nhiệt độ hoạt động/lưu trữ	-25…+60°C/-40…+85°C
Khả năng miễn nhiễm/phát xạ EMC	Tuân thủ EN 61000-6-2/EN 61000-6-4
Khả năng chống rung/va đập	Tuân thủ EN 60068-2-6/EN 60068-2-27
Xếp hạng bảo vệ	IP20
Phê duyệt/đánh dấu	CE, UL
Mức độ nền tảng TwinCAT 3	Hiệu suất Plus (50); vui lòng xem tại đây để biết tổng quan về tất cả các mức độ nền tảng TwinCAT 3
