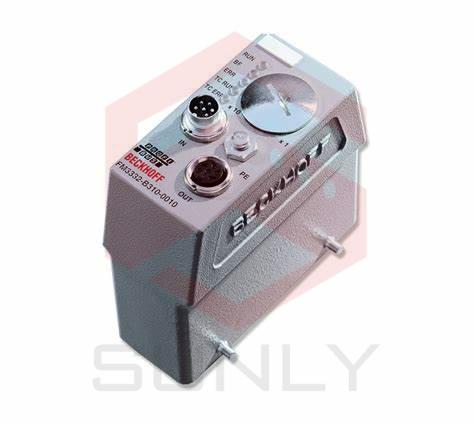

FM3332-B310-0000 | Mô-đun Nhiệt cặp với Giao diện PROFIBUS

Các Mô-đun Fieldbus FM33xx-B310 cho phép kết nối 12 hoặc 32 cặp nhiệt cặp với một mô-đun. Mạch kết nối cho các cặp nhiệt cặp này được đặt trong một vỏ nhỏ gọn chống bắn nước và có một giao diện PROFIBUS DP với tốc độ truyền 12 Mbaud. Dữ liệu chủ yếu được trao đổi theo chu kỳ, mặc dù các dịch vụ không chu kỳ (“DP-V1”) cũng có sẵn để thực hiện tham số hóa và chẩn đoán.

Mạch của mô-đun có thể vận hành cảm biến nhiệt cặp bằng cách sử dụng kết nối 2 dây. Chuẩn hóa trên toàn bộ phạm vi nhiệt độ được thực hiện với sự giúp đỡ của một bộ xử lý vi mô. Phạm vi nhiệt độ có thể được lựa chọn tự do. Đèn LED lỗi chỉ ra một dây bị đứt. Đền cho điểm lạnh được thực hiện thông qua việc đo nhiệt độ trong các đầu cắm kết nối. Điều này có nghĩa là có thể kết nối các dây mở rộng tiêu chuẩn. Các Mô-đun Fieldbus có mạch bảo vệ ngược điện để bảo vệ chống lại điện áp ngoại vi được áp dụng vào các cổng nhiệt cặp. Mô-đun chịu được điện áp lên đến 230 V AC mà không gây hỏng hóc. Các cổng nhiệt cặp không bị ảnh hưởng vẫn hoạt động chức năng hoặc chỉ bị ảnh hưởng trong một khoảng thời gian ngắn.

Thiết lập tham số mở rộng có thể được thực hiện thông qua fieldbus hoặc, sử dụng công cụ phần mềm KS2000, thông qua giao diện cấu hình. Các tham số được lưu trữ trong mô-đun. Tình trạng của Mô-đun Fieldbus được biểu thị thông qua đèn LED.

Các phiên bản khác nhau của Mô-đun Fieldbus FM33xx-B310 khác nhau về số lượng kênh đầu vào nhiệt cặp có sẵn (12 hoặc 32 kênh), loại nhiệt cặp được triển khai (loại J hoặc K) và loại vỏ (vỏ gắp A hoặc vỏ thêm B). Vỏ thêm (loại B) có hai khóa khích và một đệm cao su liên tục để tạo kết nối IP65 với yếu tố cắm. Ngoài ra, vỏ loại B có hai kẹp đúc với lỗ để gắn mô-đun FM vào các tấm lắp đặt (lắp qua lỗ).
