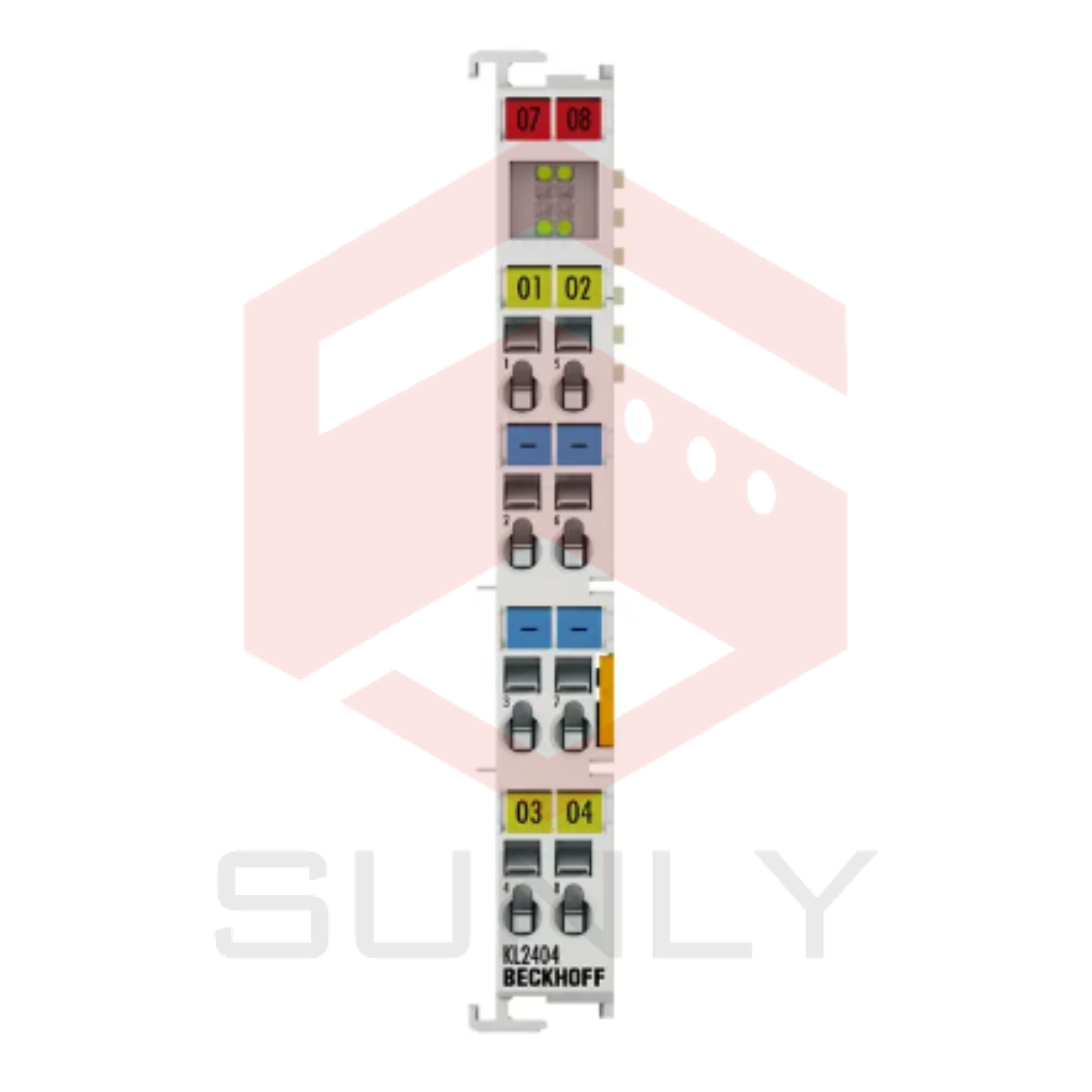

KL2404 | Kẹp Nối Bus, 4 Kênh Đầu Ra Số, 24 V DC, 0.5 A, Kết Nối 2 Dây

Bộ kẹp nối đầu ra số KL2404 kết nối tín hiệu kiểm soát nhị phân 24 V điện tử cách ly điện với các cơ cấu điều khiển. Bộ kẹp nối Bus này bao gồm bốn kênh, mỗi kênh thể hiện trạng thái tín hiệu thông qua đèn LED. Bộ kẹp nối Bus 4 kênh này cho phép kết nối trực tiếp với bốn cảm biến 2 dây. Bốn điểm kết nối mát đất được cung cấp.

Các thông số kỹ thuật chính:

– Công nghệ kết nối: 2 dây

– Số lượng đầu ra: 4

– Điện áp định mức: 24 V DC (-15 %/+20 %)

– Loại tải: ohmic, cảm ứng, tải đèn

– Dòng điện tối đa trên mỗi kênh: 0.5 A (chống ngắn mạch)

– Dòng ngắn mạch tối đa: < 2 A

– Năng lượng phá vỡ: < 150 mJ/ kênh

– Chống ngược điện áp: có

– Cách điện điện lực: 500 V (K-bus/field potential)

– Tiêu thụ dòng điện cho các liên hệ điện: typ. 30 mA + tải

– Tiêu thụ dòng K-bus: typ. 9 mA

– Độ rộng bit trong hình ảnh quy trình: 4 đầu ra

– Cấu hình: không cần địa chỉ hoặc cài đặt cấu hình

– Trọng lượng: khoảng 70 g

– Nhiệt độ hoạt động/bảo quản: -25…+60 °C/-40…+85 °C

– Độ ẩm tương đối: 95 %, không có sự ngưng tụ

– Khả năng chống rung/độ chịu sốc: tuân thủ theo EN 60068-2-6/EN 60068-2-27

– Miễn nhiễm/Phát xạ EMC: tuân theo EN 61000-6-2/EN 61000-6-4

– Đánh giá bảo vệ/vị trí lắp đặt: IP20/điều chỉnh

– Cổng kết nối có thể tháo lắp: cho tất cả các Bus Terminal KSxxxx

– Thẩm định/Đánh dấu: CE, UL, ATEX, IECEx

– Đánh dấu ATEX:

  + II 3 G Ex ec IIC T4 Gc

– Đánh dấu IECEx:

  + Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl2404en
