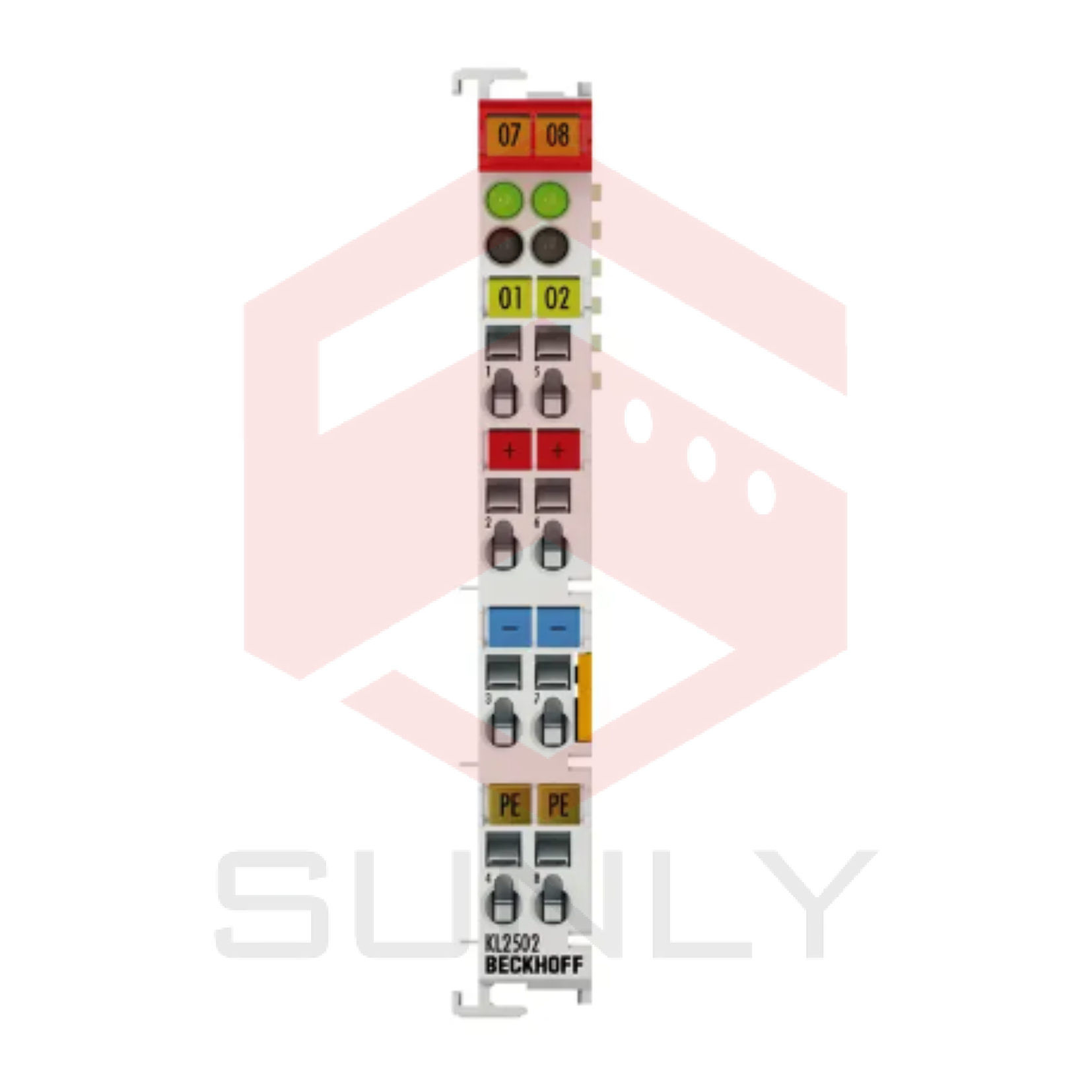

KL2502 | Bus Terminal, 2-channel PWM output, 24 V DC, 0.1 A

KL2502 là một Bus Terminal, có 2 kênh đầu ra PWM, modul hóa độ rộng xung của tín hiệu nhị phân 24 V DC và đưa ra nó với cách điện điện lực từ K-bus. Tỷ lệ đánh dấu/không đánh dấu được quy định bởi một giá trị 16 bit từ thiết bị tự động hóa. Cấu hình đầu ra được bảo vệ khỏi quá tải và ngắn mạch. Bus Terminal này có hai kênh, trạng thái tín hiệu của chúng được hiển thị bằng đèn LED. Các đèn LED được kích thích theo đồng bộ với các đầu ra và hiển thị tỷ lệ nhiệm vụ bằng độ sáng của chúng.

Ngoài KL2502, còn có một biến thể 5 V DC (KL2502-3020) với tần suất xung PWM lên đến 30 kHz.

– Số lượng đầu ra: 2

– Điện áp định mức: 24 V DC (-15 %/+20 %)

– Loại tải: Ohmic (tải trở)

– Dòng điện tối đa đầu ra: 0.1 A (1 A cho thành phần điều khiển) cho mỗi kênh

– Tần số xung PWM: 1 Hz…20 kHz, mặc định 250 Hz

– Hệ số nhiệm vụ: 0…100 % (TON > 750 ns, TOFF > 500 ns)

– Độ phân giải: Tối đa 10 bit

– Cách điện điện lực: 500 V (K-bus/tiềm năng lĩnh vực)

– Tiêu thụ dòng điện của liên kết điện lực: Typ. 10 mA + tải

– Tiêu thụ dòng K-bus: Typ. 18 mA

– Độ rộng bit trong hình ảnh quá trình: 48 đầu vào/ra: 2 x 16 bit dữ liệu, 2 x 8 bit kiểm soát/trạng thái

– Cấu hình: Không có cài đặt địa chỉ, cấu hình qua Bus Coupler hoặc bộ điều khiển

– Trọng lượng: Khoảng 50 g

– Nhiệt độ hoạt động/lưu trữ: 0…+55 °C / -25…+85 °C

– Độ ẩm tương đối: 95%, không có sự ngưng tụ

– Khả năng chống rung/độ chịu shock: Tuân thủ theo EN 60068-2-6/EN 60068-2-27

– Độ chịu nhiễm từ/phát từ EMC: Tuân thủ theo EN 61000-6-2/EN 61000-6-4

– Đánh giá bảo vệ/vị trí lắp đặt: IP20/có thể điều chỉnh

– Cáp có thể cắm cho tất cả các Bus Terminals của dòng KSxxxx

– Chứng nhận/đánh dấu: CE, UL, ATEX, IECEx, cFMus

– Đánh dấu Ex (An toàn Chống nổ): ATEX: II 3 G Ex ec IIC T4 Gc, IECEx: Ex ec IIC T4 Gc, cFMus: Class I, Division 2, Groups A, B, C, D, Class I, Zone 2, AEx ec IIC T4 Gc
