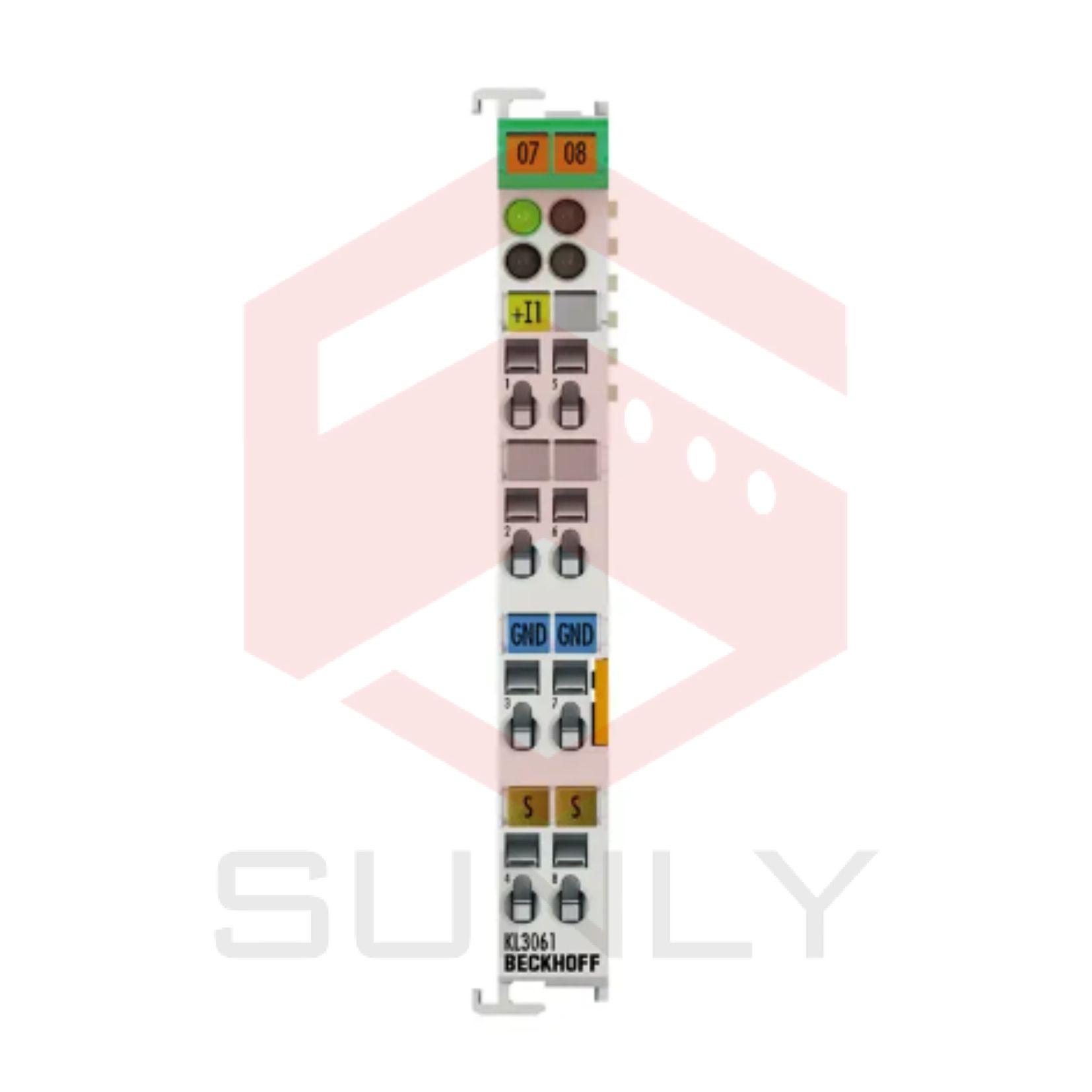

KL3061 | Bus Terminal, Đầu Vào Analog 1 Kênh, Điện Áp, 0…10 V, 12 bit, Đầu Cuối Đơn

KL3061 | Bộ Nối Bus, Đầu Vào Analog 1 Kênh, Điện Áp, 0…10 V, 12 bit, Đầu Cuối Đơn

Đầu vào analog KL3061 xử lý tín hiệu trong khoảng từ 0 đến 10 V. Điện áp được số hóa với độ phân giải 12 bit và được truyền, cách điện điện, đến thiết bị tự động hóa cấp cao hơn. Các kênh đầu vào của Bus Terminal có một điện trở đất chung, đất tham chiếu. KL3061 được đặc trưng bởi sự tinh tế của nó và cách ly điện. Các đèn LED chạy cung cấp một chỉ báo về việc trao đổi dữ liệu với Bus Coupler.

Số lượng đầu vào: 1

Nguồn cấp: qua K-bus

Điện áp tín hiệu: 0…10 V

Công nghệ: đơn kênh

Trở kháng nội: điển hình > 200 kΩ

Điện áp chế độ chung UCM: –

Thời gian chuyển đổi: ~ 1 ms

Độ phân giải: 12 bit

Sai số đo/ không chắc chắn: < ±0.3 % (tương đối với giá trị tỷ lệ)

Cách ly điện: 500 V (K-bus/điện áp tín hiệu)

Công suất tiêu thụ của các liên lạc điện: – (không có liên lạc điện)

Công suất tiêu thụ K-bus: điển hình 60 mA

Chiều rộng bit trong hình ảnh quy trình: đầu vào: 1 x 16 bit dữ liệu (1 x 8 bit kiểm soát/tình trạng tùy chọn)

Cấu hình: không có địa chỉ hoặc cài đặt cấu hình

Trọng lượng: khoảng 60 g

Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95 %, không có sự ngưng tụ

Kháng rung/độ chịu sốc: tuân theo EN 60068-2-6/EN 60068-2-27

Khả năng chống nhiễm từ/nhiễm ra: tuân theo EN 61000-6-2/EN 61000-6-4

Chỉ số bảo vệ/vị trí lắp đặt: IP20/đa dạng

Chứng nhận/dấu hiệu: CE, UL, ATEX, IECEx

Dây kết nối có thể tháo rời: cho tất cả các Bus Terminal KSxxxx

Dấu hiệu Ex: ATEX: II 3 G Ex ec IIC T4 Gc, IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: KL306xen
