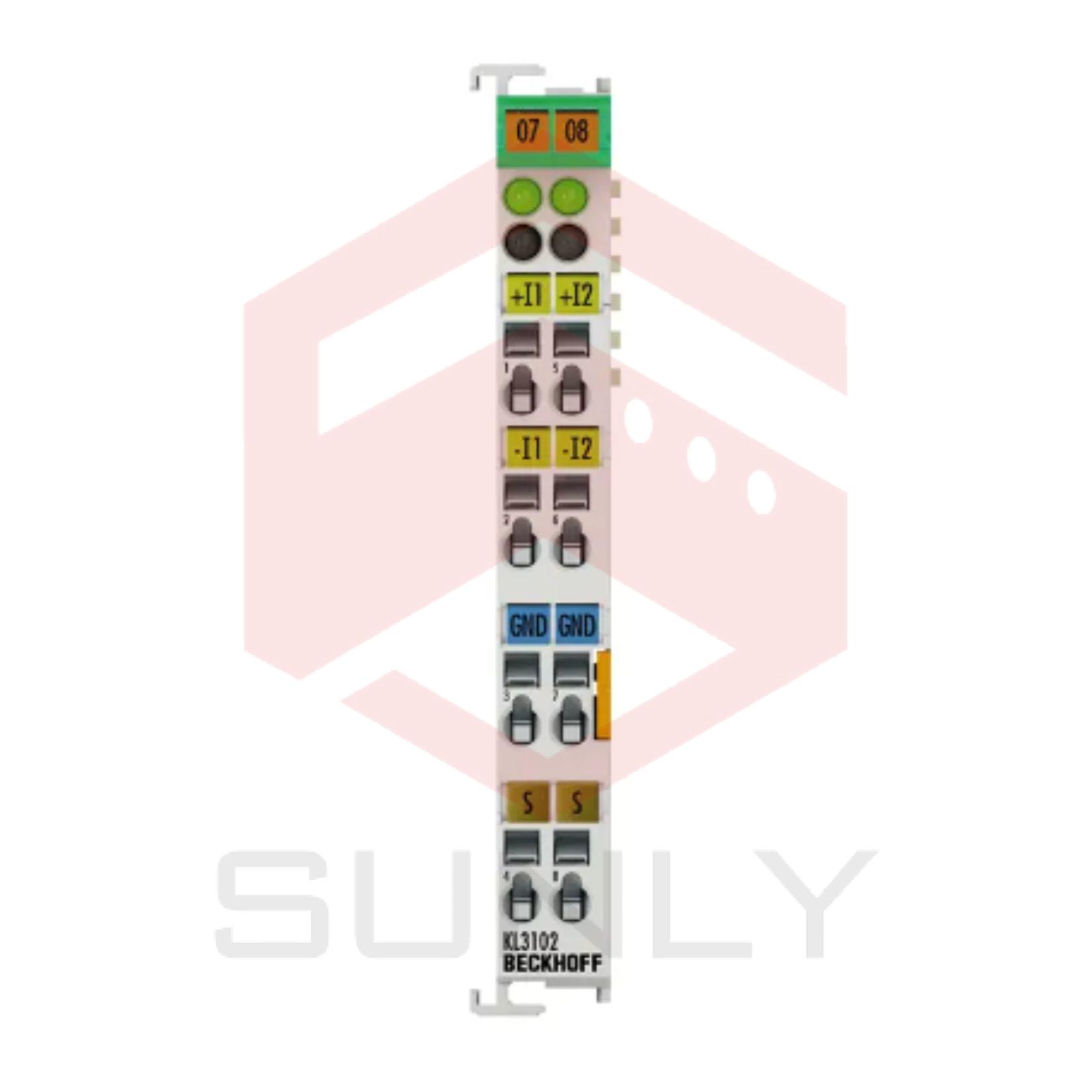

KL3102 | Bus Terminal, đầu vào analog 2 kênh, điện áp, ±10 V, 16 bit, chênh lệch

KL3102 | Bus Terminal, đầu vào analog 2 kênh, điện áp, ±10 V, 16 bit, chênh lệch

Đầu vào analog KL3102 xử lý tín hiệu trong khoảng từ -10 đến +10 V. Điện áp được số hóa với độ phân giải 16 bit và được truyền, cách điện điện, đến thiết bị tự động hóa cấp cao hơn. Các kênh đầu vào của một Bus Terminal có đầu vào chênh lệch và có một điện trở đất chung, đất nội bộ. KL3102 kết hợp hai kênh trong một vỏ. Hai đèn LED cung cấp một chỉ báo về việc trao đổi dữ liệu với Bus Coupler.

Thông số kỹ thuật:

– Số lượng đầu vào: 2

– Nguồn cấp: qua K-bus

– Điện áp tín hiệu: -10…+10 V

– Công nghệ: đầu vào chênh lệch

– Trở kháng nội: > 200 kΩ

– Điện áp chế độ chung UCM: tối đa 35 V

– Thời gian chuyển đổi: 140 ms, có thể cấu hình thành 2 ms

– Bộ lọc: 50 Hz, có thể cấu hình

– Độ phân giải: 16 bit (đối với dải 0…10 V: độ phân giải 15 bit)

– Sai số đo/ không chắc chắn: < ±0.3 % (tương đối với giá trị tỷ lệ)

– Cách ly điện: 500 V (K-bus/điện áp tín hiệu)

– Công suất tiêu thụ của các liên lạc điện: – (không có liên lạc điện)

– Công suất tiêu thụ K-bus: điển hình 65 mA

– Chiều rộng bit trong hình ảnh quy trình: đầu vào: 2 x 16 bit dữ liệu (2 x 8 bit kiểm soát/tình trạng tùy chọn)

– Cấu hình: không có địa chỉ hoặc cài đặt cấu hình

– Trọng lượng: khoảng 70 g

– Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

– Độ ẩm tương đối: 95 %, không có sự ngưng tụ

– Khả năng chống rung/độ chịu sốc: tuân theo EN 60068-2-6/EN 60068-2-27

– Khả năng chống nhiễm từ/nhiễm ra: tuân theo EN 61000-6-2/EN 61000-6-4

– Chỉ số bảo vệ/vị trí lắp đặt: IP20/đa dạng

– Chứng nhận/dấu hiệu: CE, UL, ATEX, IECEx

– Dây kết nối có thể tháo rời: cho tất cả các Bus Terminal KSxxxx

– Dấu hiệu Ex:

  – ATEX: II 3 G Ex ec IIC T4 Gc

  – IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl3102_kl3112_kl3122en
