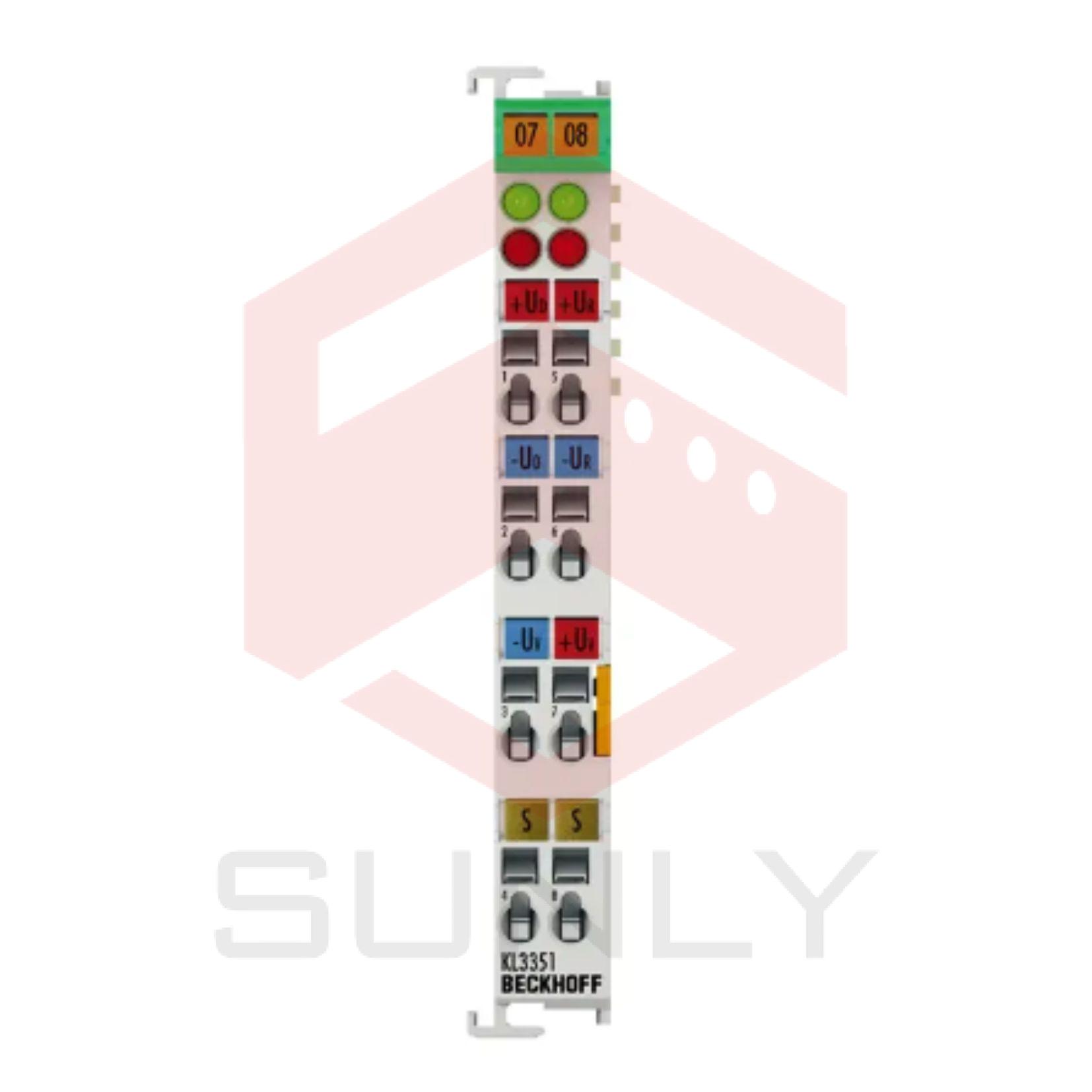

KL3351 | Bus Terminal, đầu vào analog 1 kênh, cầu đo, cầu đầy đủ, 16 bit

KL3351 | Bus Terminal, đầu vào analog 1 kênh, cầu đo, cầu đầy đủ, 16 bit

Đầu vào analog KL3351 cho phép kết nối trực tiếp với một cầu đo resistor. Điện áp cầu, UD, và điện áp cung cấp, UREF, cho cầu được số hóa với độ phân giải 16 bit và được truyền qua một kênh cách điện điện tử đến hệ thống tự động hóa giám sát. Các kênh đầu vào có sẵn dưới dạng hai giá trị 16 bit để xử lý tiếp. Giá trị đo được tính từ công thức: đo lường = UD/UREF. Việc chính xác thu thập điện áp cung cấp cùng với điện áp cầu đo đền bù cho sự thay đổi dài hạn và nhiệt độ.

Thông số kỹ thuật:

– Số lượng đầu vào: 2, cho 1 cầu đo resistor

– Nguồn cấp: qua K-bus

– Điện áp tín hiệu UD: -16…+16 mV, có thể cấu hình

– Điện áp tín hiệu UREF: ±10 V

– Công nghệ: kết nối cảm biến đàn hồi

– Điện trở nội > 200 kΩ (UREF), > 1 MΩ (UD)

– Nguồn cung UV: 5 V DC, tối đa 20 mA

– Thời gian chuyển đổi: < 250 ms, có thể cấu hình

– Bộ lọc: 50 Hz, có thể cấu hình

– Độ phân giải: 16 bit

– Sai số đo/ không chắc chắn: < ±0.1 % (tương đối với giá trị toàn bộ)

– Công suất tiêu thụ của các liên lạc điện: – (không có liên lạc điện)

– Công suất tiêu thụ K-bus: điển hình 65 mA

– Chiều rộng bit trong hình ảnh quy trình: đầu vào: 2 x 16 bit dữ liệu (2 x 8 bit kiểm soát/tình trạng tùy chọn)

– Đặc điểm đặc biệt: với nguồn cung cấp cầu nội

– Trọng lượng: khoảng 70 g

– Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

– Độ ẩm tương đối: 95%, không có sự ngưng tụ

– Khả năng chống rung/độ chịu sốc: tuân theo EN 60068-2-6/EN 60068-2-27

– Khả năng chống nhiễm từ/nhiễm ra: tuân theo EN 61000-6-2/EN 61000-6-4

– Chỉ số bảo vệ/vị trí lắp đặt: IP20/variable

– Chứng nhận/dấu hiệu: CE, UL, ATEX, IECEx

– Dấu hiệu Ex:

  – ATEX: II 3 G Ex ec IIC T4 Gc

  – IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl3351en
