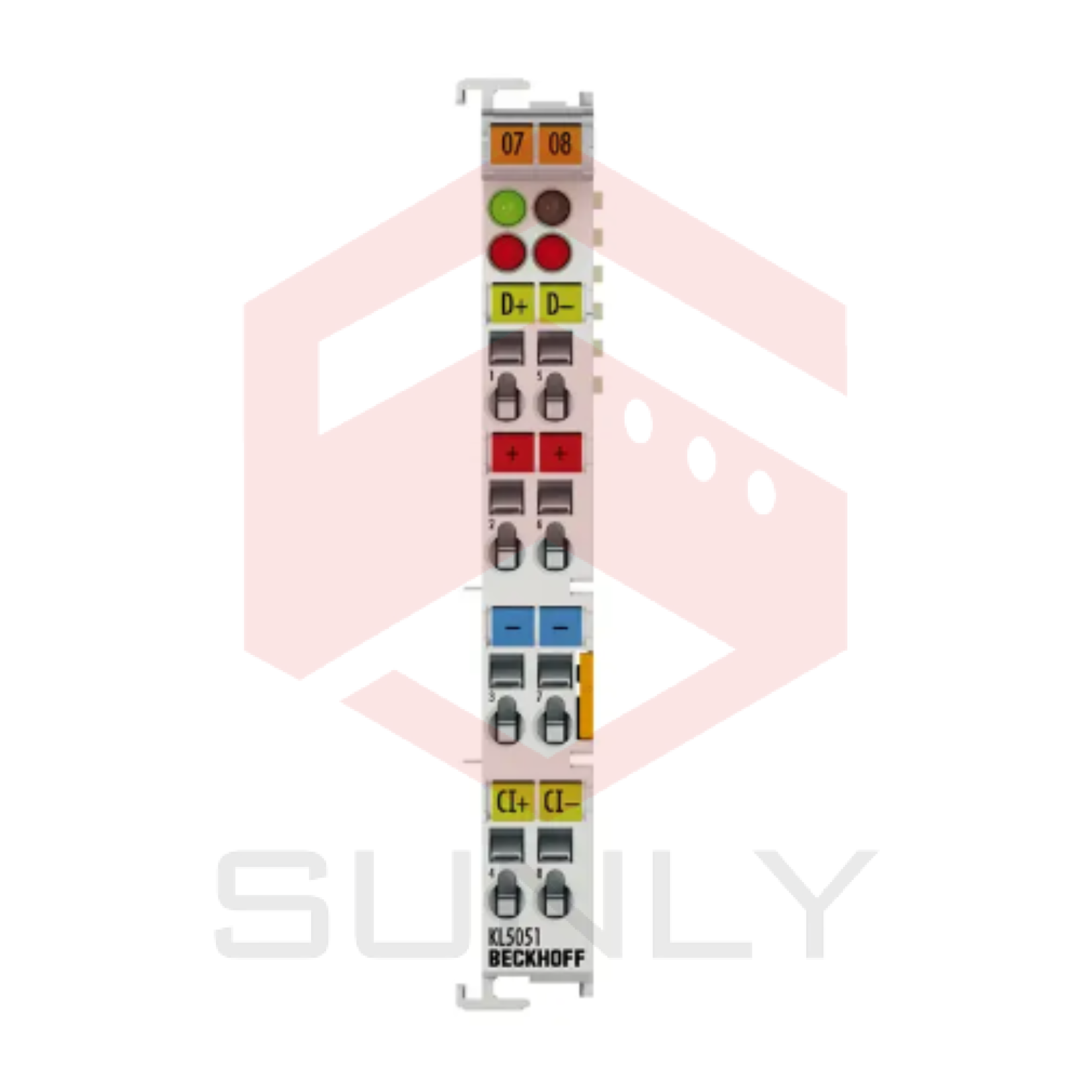

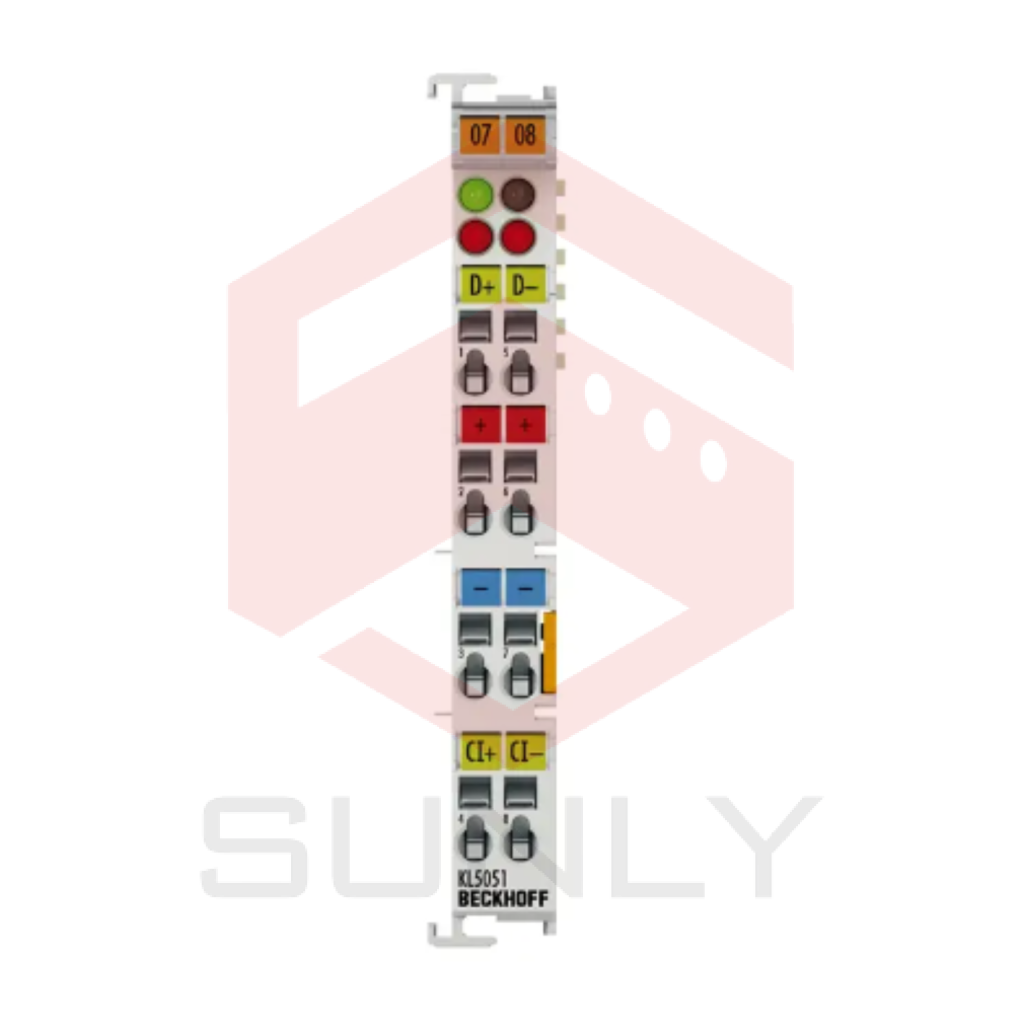

KL5051 | Bus Terminal, 1-channel encoder interface, SSI, bidirectional

KL5051 Bus Terminal là một giao diện bộ mã hóa 1 kênh, giao diện SSI, có khả năng hai chiều, được sử dụng để kết nối các bộ điều khiển servo kỹ thuật số. Giao diện này bao gồm hai kênh logic. Kênh đầu tiên được sử dụng để định vị bộ điều khiển, trong khi kênh thứ hai được sử dụng để thiết lập các lệnh phát hành, truyền dữ liệu tham số và đọc thông tin trạng thái hoặc giá trị tham số. Điện áp cung cấp 5 V DC có thể được tạo ra với bộ cấp điện KL9505 và cấp vào các điểm nguồn.

Công nghệ: Giao diện bộ mã hóa SSI

Số kênh: 1 giao diện bộ mã hóa

Kết nối bộ mã hóa: Nhập nhị phân: D+, D-, Xuất nhị phân: Cl+, Cl-

Nguồn cấp: 5 V DC qua các điểm nguồn (KL9505)

Dòng tiêu thụ: Trung bình 85 mA mà không có bộ mã hóa

Dòng tiêu thụ điểm nguồn: Không có dữ liệu

Nguồn cấp cho bộ mã hóa: 5 V DC

Tốc độ truyền dữ liệu: 1 MHz

Đầu vào nối tiếp: Chiều rộng 24 bit (biến đổi)

Hướng dữ liệu: Hai chiều

Đầu ra tín hiệu: Tín hiệu chênh lệch (RS422)

Đầu vào tín hiệu: Tín hiệu chênh lệch (RS422)

Cách ly điện: 500 V (K-bus/ tiềm năng trường)

Dòng tiêu thụ K-bus: Trung bình 75 mA

Chiều rộng bit trong hình ảnh quá trình: Đầu vào/đầu ra: 2 x dữ liệu 16 bit, 2 x kiểm soát/tình trạng 8 bit

Tính năng đặc biệt: Hai chiều

Trọng lượng: Khoảng 80 g

Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95 %, không ngưng tụ

Độ rung/sốc: Chuẩn theo EN 60068-2-6/EN 60068-2-27

Miễn dịch/ phát xạ EMC: Chuẩn theo EN 61000-6-2/EN 61000-6-4

Đánh giá bảo vệ/ vị trí lắp đặt: IP20/ Biến đổi

Dây nối có thể tháo lắp: Cho tất cả các Bus Terminal KSxxxx

Chứng nhận/dấu hiệu: CE, UL, ATEX, IECEx

Dấu hiệu Ex: ATEX: II 3 G Ex nA IIC T4 Gc, IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl5051en
