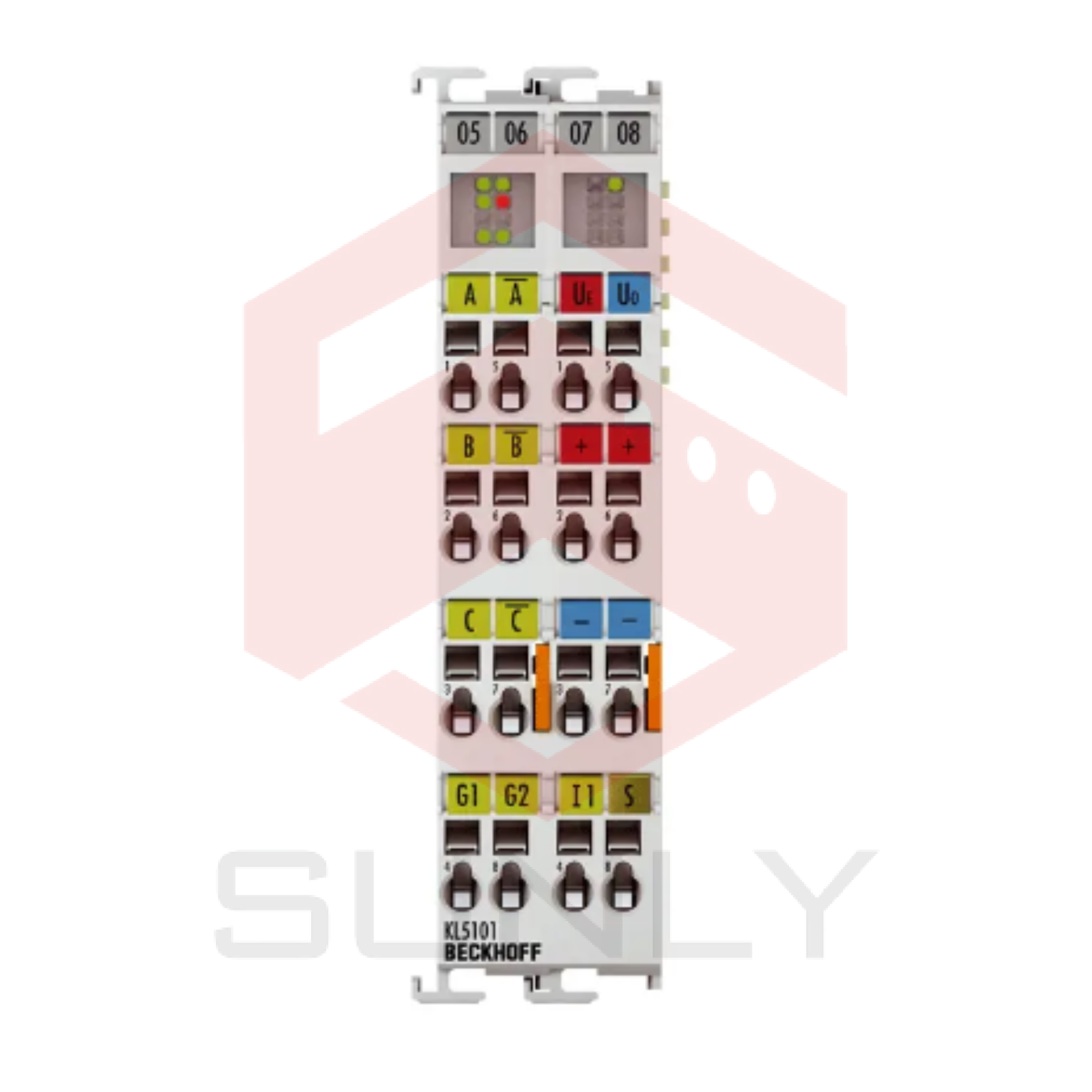

KL5101 | Bus Terminal, 1-channel encoder interface, incremental, 5 V DC (DIFF RS422, TTL), 1 MHz

KL5101 Bus Terminal là một giao diện cho kết nối trực tiếp của bộ mã hóa tăng dần với tín hiệu chênh lệch (RS422) hoặc tín hiệu TTL đơn đầu. Một bộ đếm 16 bit với bộ giải mã quadrature và một bộ khóa 16 bit cho xung zero hoặc đầu vào G1 có thể được đọc, thiết lập hoặc kích hoạt. Thông qua đầu vào trạng thái, đầu ra thông báo lỗi của một bộ mã hóa có thể được kết nối và đánh giá. Một đo lường thời gian chu kỳ với độ phân giải 200 ns là có thể. Đầu vào G2 cho phép tắt bộ đếm (High = Dừng).

Công nghệ: Giao diện bộ mã hóa tăng dần RS422

Số kênh: 1 bộ mã hóa tăng dần + 1 đầu vào

Kết nối bộ mã hóa: A, A (nghịch), B, B (nghịch), C, C (nghịch), đầu vào chênh lệch (RS422); đầu vào trạng thái 5 V DC; đầu vào gate/khóa 24 V DC

Điện áp hoạt động của bộ mã hóa: 5 V DC

Dòng ra của bộ mã hóa: 0.5 A

Bộ đếm: 16 bit, nhị phân

Tần số giới hạn: 4 triệu tăng/giây (với đánh giá 4 lần)

Bộ giải mã quadrature: Đánh giá 1-, 2-, 4 lần

Khóa xung zero: 16 bit

Lệnh: đọc, thiết lập, kích hoạt

Nguồn cấp: 24 V DC (-15 %/+20 %)

Dòng tiêu thụ điểm nguồn: – (không có điểm nguồn)

Dòng tiêu thụ K-bus: điển hình 60 mA

Chiều rộng bit trong hình ảnh quá trình: đầu vào: 1 x dữ liệu 16 bit, 1 x kiểm soát/tình trạng 8 bit

Trọng lượng: khoảng 85 g

Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

Độ ẩm tương đối: 95 %, không ngưng tụ

Độ rung/sốc: tuân thủ theo EN 60068-2-6/EN 60068-2-27

Miễn dịch/ phát xạ EMC: tuân thủ theo EN 61000-6-2/EN 61000-6-4

Đánh giá bảo vệ/vị trí lắp đặt: IP20/biến đổi

Dây nối có thể tháo lắp: cho tất cả các Bus Terminal KSxxxx

Chứng nhận/dấu hiệu: CE, UL, ATEX, IECEx

Dấu hiệu Ex: ATEX: II 3 G Ex nA IIC T4 Gc, IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl5101en
