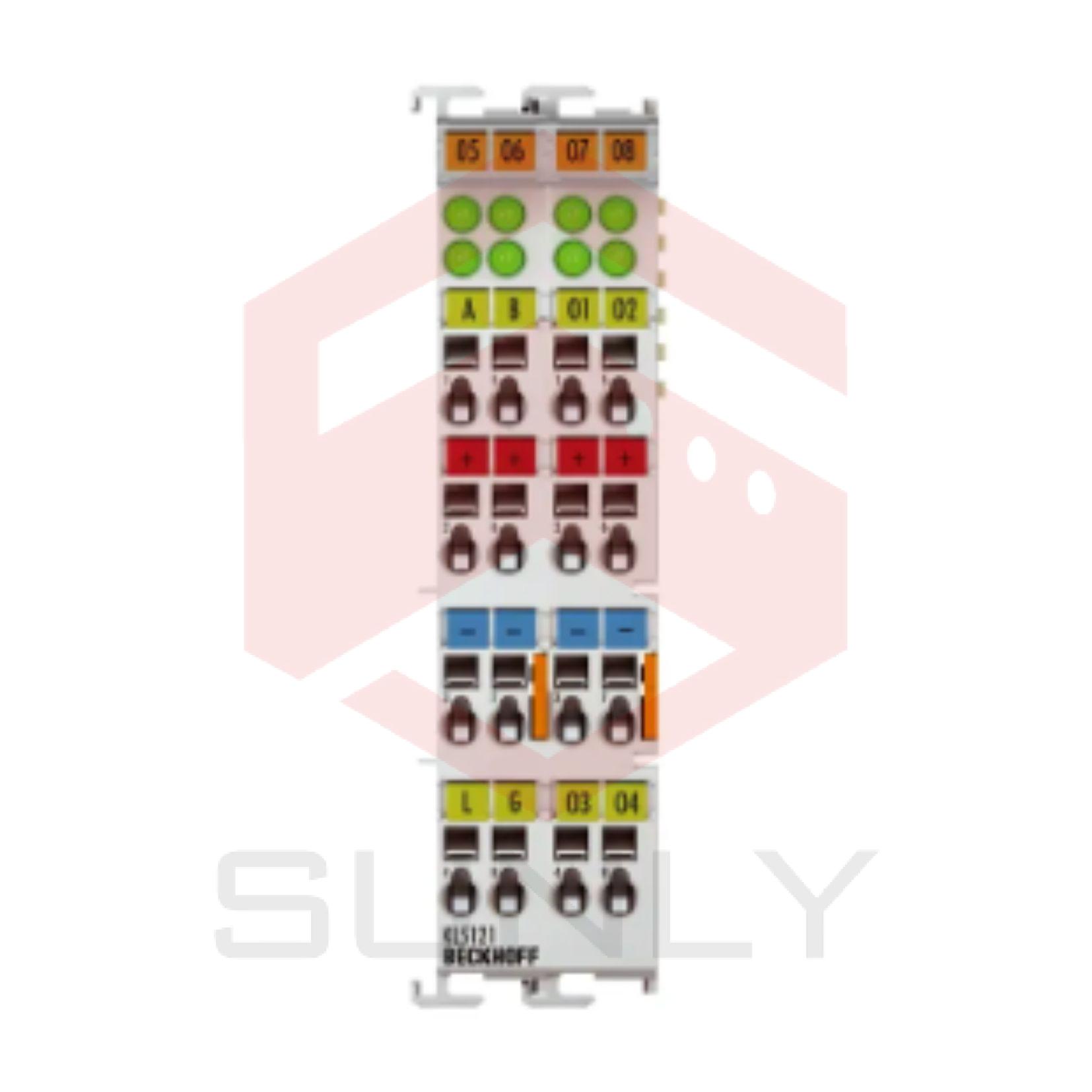

KL5121 | Giao diện bộ mã hóa 1 kênh, tăng cường, 24 V DC HTL, 250 kHz, với 4 đầu ra kỹ thuật số 24 V DC, điều khiển đường dẫn tuyến tính

KL5121 Bus Terminal có thể được sử dụng để triển khai điều khiển đường thẳng. Terminal đọc một tín hiệu tăng dần, có thể được cung cấp bởi một bộ mã hóa tăng dần hoặc một bộ tạo xung, và chuyển đổi các đầu ra khi bộ đếm đạt đến trạng thái đã được xác định trước đó. Các trạng thái của bộ đếm có thể được truyền đến terminal bởi thiết bị tự động hóa cấp cao hơn dưới dạng một bảng. Vị trí được lấy thông qua đầu vào khóa, được kích hoạt/ vô hiệu hóa bởi đầu vào cổng. Lên đến bốn đầu ra 24 V có thể được chuyển đổi. Đèn LED chỉ ra trạng thái của các tín hiệu tại các đầu vào và đầu ra khác nhau.

Công nghệ: Giao diện bộ mã hóa tăng dần với đầu ra có thể lập trình

Số kênh: 1 bộ mã hóa tăng dần + 4 đầu ra

Kết nối bộ mã hóa: A, B, latch, gate

Điện áp hoạt động của bộ mã hóa: 24 V DC

Bộ đếm: 16 bit, nhị phân

Tần số giới hạn: 1 triệu tăng/giây (với đánh giá 4 lần)

Điện áp đầu ra: 24 V

Dòng điện đầu ra: 0.5 A

Thời gian chuyển đổi: < 100 µs

Nguồn cấp: 24 V DC (-15 %/+20 %)

Dòng tiêu thụ điểm nguồn: điển hình 30 mA + tải

Dòng tiêu thụ K-bus: điển hình 60 mA

Chiều rộng bit trong hình ảnh quá trình: đầu vào/đầu ra: 2 x dữ liệu 16 bit, 2 x kiểm soát/tình trạng 8 bit

Tính năng đặc biệt: bộ điều khiển trục cam điện tử

Trọng lượng: khoảng 60 g

Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95 %, không ngưng tụ

Độ rung/sốc: tuân thủ theo EN 60068-2-6/EN 60068-2-27

Miễn dịch/ phát xạ EMC: tuân thủ theo EN 61000-6-2/EN 61000-6-4

Đánh giá bảo vệ/vị trí lắp đặt: IP20/biến đổi

Dây nối có thể tháo lắp: cho tất cả các Bus Terminal KSxxxx

Chứng nhận/dấu hiệu: CE, UL, ATEX, IECEx

Dấu hiệu Ex: ATEX: II 3 G Ex nA IIC T4 Gc, IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl5121en
