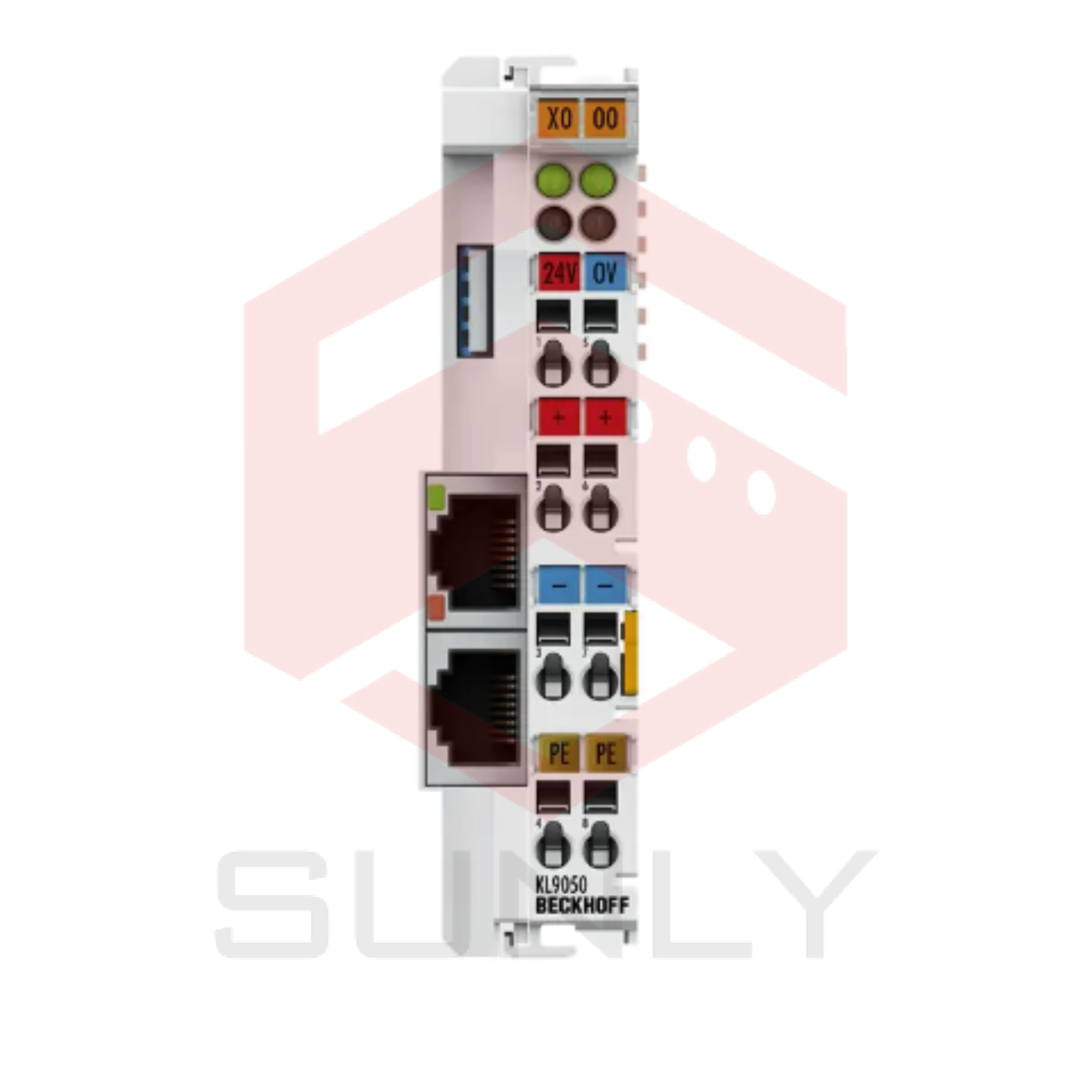

KL9050 | Bộ nối dài dây Bus, bộ kết nối

KL9050 | Bộ nối dài dây Bus, bộ kết nối

Bộ kết nối KL9050 thay thế Bộ kết nối trên khối Bus Terminal. KL9050 là đối tác của KL9020. Dây cáp S(F)TP (đôi xoắn che chắn) được cắm vào ổ cắm trên, cung cấp kết nối logic đến Bộ kết nối. Sự mở rộng này hoàn toàn trong suốt đối với Bộ kết nối. Tất cả các chức năng hệ thống Bus Terminal vẫn giữ nguyên. Ổ cắm RJ45 thứ hai cho phép hệ thống được mở rộng thêm. Một KL9050 mới có thể được kết nối với bộ kết nối đầu tiên. Toàn bộ hệ thống có thể được mở rộng bởi 31 trạm. Điện áp cung cấp cho cấp độ trường và điện tử nội bộ có thể được nhập riêng biệt. Cả hai cấp độ đều được cách ly điện lẫn nhau. Trong KL9050, một bộ nguồn điện K-bus 400 mA cung cấp cho các Bus Terminal được thêm vào. Cả điện tử nội bộ và cấp độ trường có thể được cung cấp cùng một nguồn điện. Ba đèn LED chẩn đoán cung cấp thông tin về điện áp cung cấp cho mỗi khối Bus Terminal, nội bộ và cấp độ trường. KL9050 có thể được sử dụng như là bộ kết nối cuối cùng trong hệ thống hoặc như một cầu nối giữa hai khối Bus Terminal. Bạn có thể chuyển đổi giữa hai chức năng này bằng một công tắc chọn. Công tắc phải được đặt ở vị trí đúng để hệ thống hoạt động.

Số Bus Terminals 64

Tải hiện tại ≤ 10 A

LED nguồn xanh

LED hỏng –

Loại/số tín hiệu ngoại vi Phụ thuộc vào Bus Coupler

Khoảng cách giữa các trạm tối đa 5 m giữa KL9050 và KL9050

Giao diện Bus 2 x ổ cắm RJ45 (đầu vào + đầu ra)

Nguồn cung cấp 24 V DC (-15%/+20%)

Dòng điện đầu vào 70 mA + (tổng dòng K-bus)/4, tối đa 200 mA

Dòng khởi đầu 2.5 lần dòng liên tục

Cung cấp dòng K-bus lên đến 400 mA

Liên hệ nguồn cực đại 24 V DC/tối đa 10 A

Điện áp định mức 24 V DC (-15%/+20%)

Cách ly điện 500 V (liên hệ nguồn/điện áp cung cấp/fieldbus)

Liên hệ PE có

Kết nối mạch che chắn –

Kết nối điện với thanh ray DIN –

Tính năng đặc biệt bộ kết nối mở rộng cho K-bus (tối đa 64 Bus Terminals)

Trọng lượng khoảng 75 g

Nhiệt độ hoạt động/lưu trữ 0…+55°C/-25…+85°C

Độ ẩm tương đối 95%, không ngưng tụ

Kháng rung/ sốc đáp ứng tiêu chuẩn EN 60068-2-6/EN 60068-2-27

Miễn dịch điện từ/phát xạ đáp ứng tiêu chuẩn EN 61000-6-2/EN 61000-6-4

Đánh giá/bố trí bảo vệ IP20/ biến thể

Phê duyệt/dán nhãn CE, UL, ATEX, IECEx, DNV GL

Dánh dấu ATEX:

II 3 G Ex ec IIC T4 Gc

IECEx:

Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: KL9020_KL9050en
