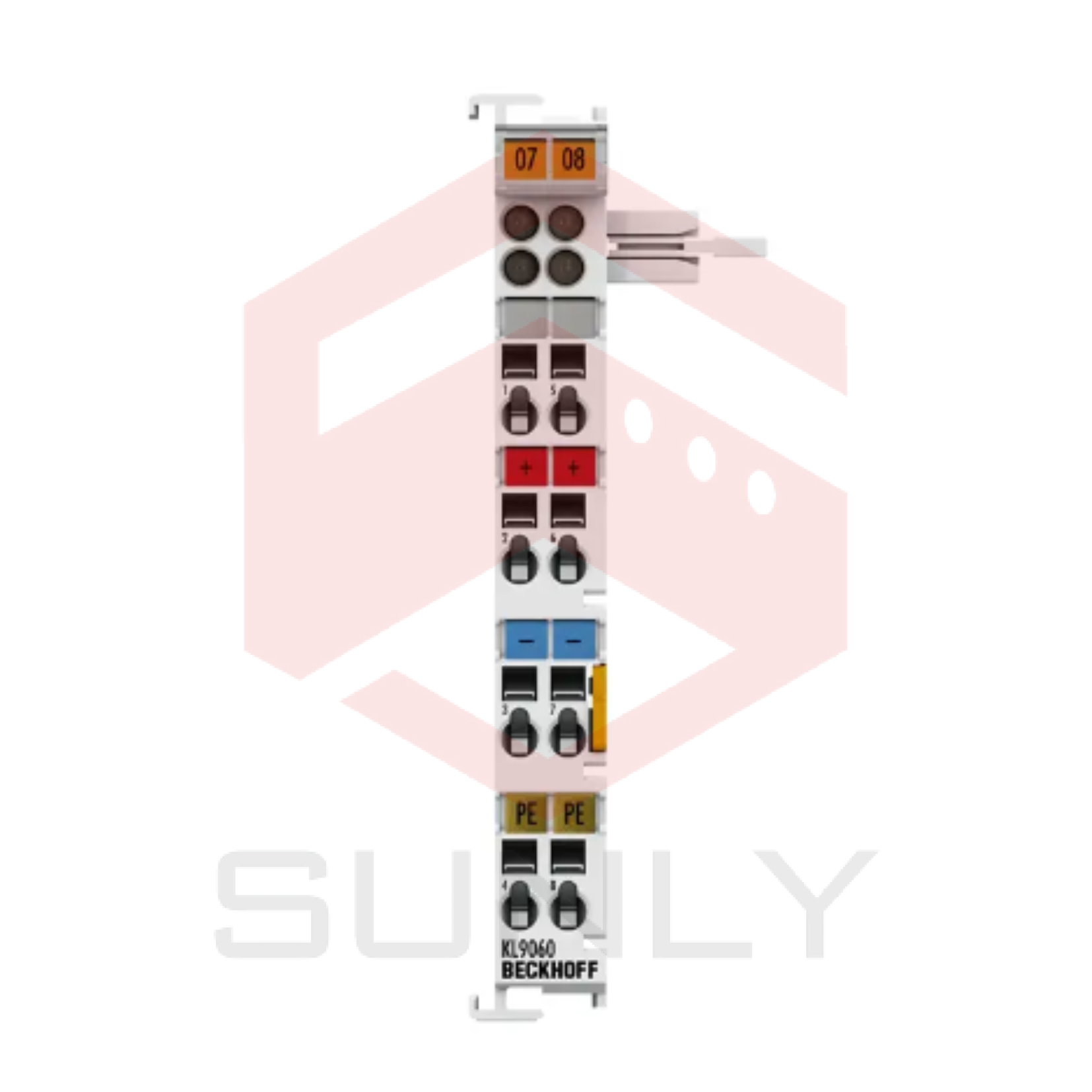

KL9060 | Đầu nối bộ chuyển đổi cho các cực nguồn KL8001

Bộ kết nối chuyển đổi KL9060 được gắn vào cuối của khối Bus Terminal cùng cách với terminal tiêu chuẩn KL9010. Khối được kết thúc bằng KL9060 và cung cấp cơ hội để kết nối một hoặc nhiều terminal điện của dòng KL8001. Trong KL9060, tín hiệu K-bus được đưa vào một dây nối cùng với 24 V DC cho các liên hệ điện nguồn.

Nguồn cho điện tử của KL9060 và cũng cho điện tử nội bộ của các terminal điện KL8001 sau đó được cung cấp qua K-bus. Các liên hệ nguồn và các điểm kết nối tương ứng được cách ly điện và đưa vào các giai đoạn đầu ra của terminal điện. Kết nối này có khả năng chống ngắn mạch và chịu lên đến 1 A. Việc cấp điện từ một mô-đun nguồn sang mô-đun nguồn tiếp theo có thể được thực hiện mà không cần bất kỳ dây nối bổ sung nào. KL9060 tạo thành một đơn vị hoạt động đúng đắn cùng ít nhất một KL8001. Không cần thêm bất kỳ công việc cấu hình hoặc cài đặt nào trên KL9060 ngoài việc cắm cáp mở rộng K-bus. Tất cả các công việc chẩn đoán và định cấu hình đều liên quan trực tiếp đến terminal điện.

– Số lượng terminal điện: lên đến 10 KL8001

– Tải hiện tại: ≤ 10 A

– Đèn LED nguồn: không có

– Đèn LED lỗi: không có

– Loại kết nối: 1 x cổng cắm cáp dẹt 10 chân

– Khoảng cách giữa các trạm: không có

– Dòng khởi đầu: không có

– Tiêu thụ dòng K-bus: không có

– Cung cấp dòng K-bus: không có

– Liên hệ nguồn: 24 V DC (-15 % / +20 %) / tối đa 1,4 A, chống ngắn mạch

– Điện áp danh định: 24 V DC (-15 % / +20 %)

– Cách ly điện: 500 V (liên hệ nguồn / điện áp cung cấp / K-bus)

– Khả năng cấu hình: không, tự động

– Liên hệ PE: có

– Kết nối mạch chống nhiễu: không có

– Độ rộng bit trong hình ảnh quá trình: không có

– Kết nối điện với ray DIN: không có

– Đặc điểm đặc biệt: kết nối với KL8001 qua cổng cắm dẹt 20 chân

– Trọng lượng: khoảng 65 g

– Nhiệt độ hoạt động / lưu trữ: 0…+55 °C / -25…+85 °C

– Độ rung/chịu sốc: tuân thủ EN 60068-2-6 / EN 60068-2-27

– Miễn nhiễm / phát xạ EMC: tuân thủ EN 61000-6-2 / EN 61000-6-4

– Đánh giá / vị trí lắp đặt: IP20 / có thể điều chỉnh

– Approvals/markings: CE
