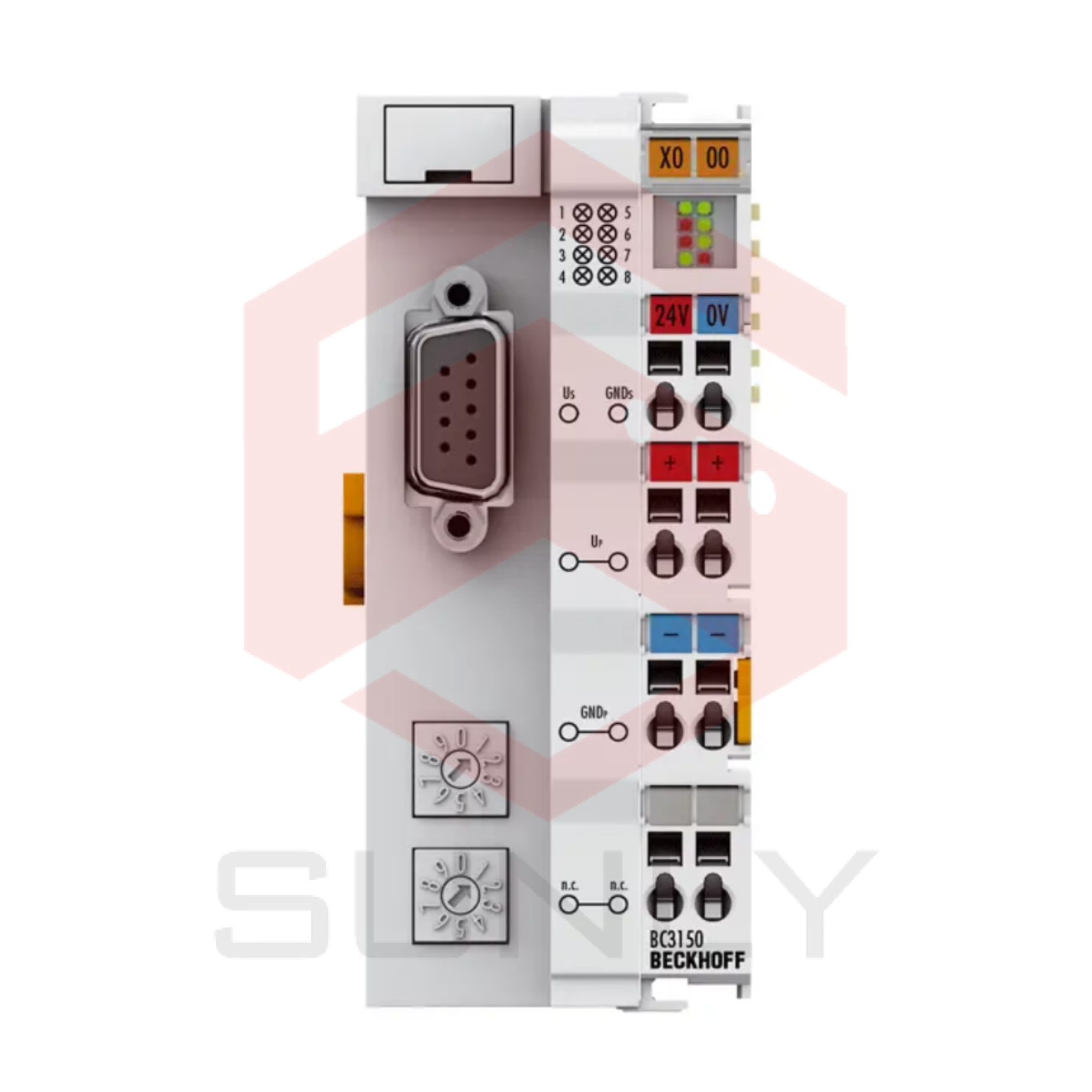

BC3150 | Bộ Điều Khiển Terminal Bus PROFIBUS

BC3150 Bus Terminal Controller là một Bộ Điều Khiển Terminal Bus Compact được đặt trong một bộ vỏ nhỏ gọn, là một Bus Coupler tích hợp chức năng PLC và có giao diện trường bus cho PROFIBUS. Đây là một slave thông minh có thể sử dụng như một thông tin phân tán trong hệ thống PROFIBUS. Trong BC3150, một đơn vị bao gồm bộ điều khiển, từ 1 đến 64 terminal và một terminal kết thúc bus. Ngoài ra, BC3150 hỗ trợ đến 255 Bus Terminals thông qua mở rộng K-bus.

Bộ điều khiển PROFIBUS cung cấp chức năng tự động nhận diện tốc độ baud lên đến 12 Mbaud và hai công tắc lựa chọn địa chỉ cho việc gán địa chỉ. Bộ Điều Khiển Terminal Bus được lập trình bằng hệ thống lập trình TwinCAT 2 theo tiêu chuẩn IEC 61131-3. Giao diện cấu hình/lập trình của BC3150 được sử dụng để tải chương trình PLC. Nếu sử dụng phần mềm PLC TwinCAT, chương trình PLC cũng có thể được tải qua trường bus. Các đầu vào và đầu ra của các Bus Terminal kết nối được gán trong cài đặt mặc định của PLC. Mỗi Bus Terminal có thể được cấu hình để trao đổi dữ liệu trực tiếp qua trường bus với thiết bị tự động hóa cấp cao. Tương tự, dữ liệu đã được xử lý trước có thể được trao đổi giữa Bộ Điều Khiển Terminal Bus và bộ điều khiển cấp cao hơn thông qua trường bus.

Bộ điều khiển này được thiết kế để xử lý tín hiệu phân tán và sử dụng hệ thống lập trình TwinCAT theo tiêu chuẩn IEC 61131-3, với khả năng viết chương trình bằng năm ngôn ngữ lập trình khác nhau (IL, FBD, LD, SFC, ST). TwinCAT cung cấp các chức năng debug mở rộng như breakpoint, single step, monitoring, giúp quá trình chế tạo trở nên dễ dàng hơn. Bạn cũng có thể thực hiện điều chỉnh và đo thời gian chu kỳ.

Thông số kỹ thuật:

– Số lượng Bus Terminals: 64 (255 với mở rộng K-bus)

– Tốc độ truyền dữ liệu tối đa trên trường bus: 12 Mbaud

– Giao diện bus: 1 x ổ cắm D-sub, 9 chân

– Nguồn cung cấp: 24 V DC (-15%/+20%)

– Dòng điện đầu vào: tối đa 320 mA

– Dòng khởi động: 2.5 lần dòng liên tục

– Nguồn cung cấp dòng K-bus: 1750 mA

– Liên hệ điện tối đa: 24 V DC/tối đa 10 A

– Cách ly điện: 500 V (liên hệ điện/nguồn cung)

– Trọng lượng: khoảng 100 g

– Nhiệt độ hoạt động/bảo quản: -25…+60 °C/-40…+85 °C

– Độ ẩm tương đối: 95%, không ngưng tụ

– Độ rung/độ chịu sốc tuân theo EN 60068-2-6/EN 60068-2-27

– Kháng nhiễm nhiễm/phát nhiễm EMC tuân theo EN 61000-6-2/EN 61000-6-4

– Bảo vệ/vị trí lắp đặt: IP20/ có thể điều chỉnh

– Chứng nhận/dán nhãn: CE, UL, ATEX, IECEx

– Dán nhãn Ex ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: bc3150en
