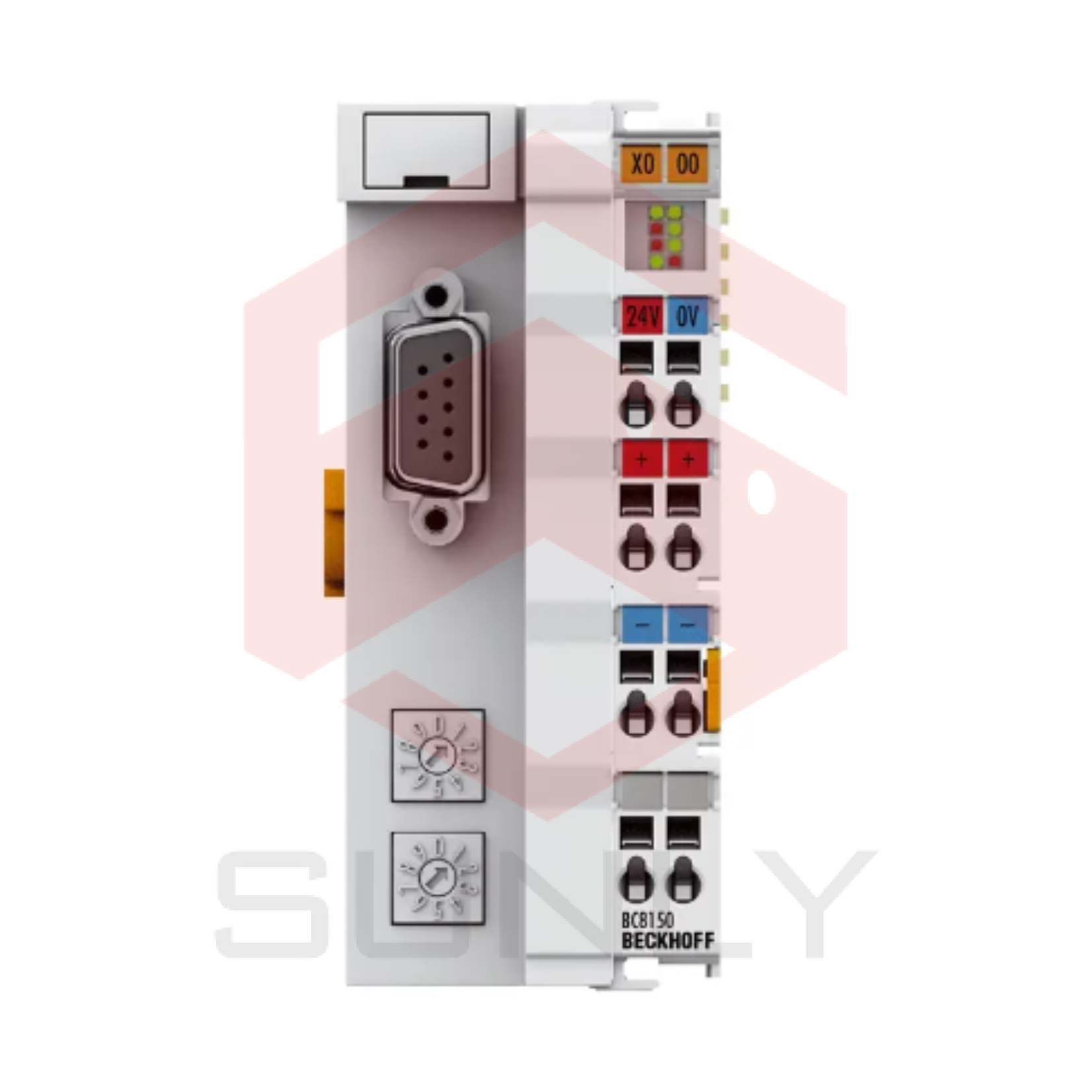

BC8150 Bộ điều khiển Bus Terminal

Bộ điều khiển Bus Terminal BC8150 với giao diện nối tiếp RS232 mở rộng loạt bộ điều khiển nhỏ của Beckhoff bằng một phiên bản tối ưu hóa chi phí trong một thiết bị nhỏ gọn. Một giao thức nối tiếp mở – như trong các Bus Coupler BK8x00 – và giao thức Modbus RTU/ASCII được triển khai. Địa chỉ và giao thức được chọn thông qua hai công tắc xoay.

Bộ điều khiển cho các ứng dụng độc lập

Bộ điều khiển Bus Terminal được lập trình bằng hệ thống lập trình TwinCAT 2 tuân thủ IEC 61131-3. Các chương trình PLC có thể được viết bằng năm ngôn ngữ lập trình khác nhau (IL, FBD, LD, SFC, ST). Ngoài ra, TwinCAT cung cấp các chức năng gỡ lỗi mở rộng (điểm dừng, bước đơn, theo dõi, …) giúp dễ dàng hoàn thiện. Cũng có thể thực hiện điều chỉnh và đo thời gian chu kỳ. Các đầu vào và đầu ra của các Bus Terminal kết nối được gán trong PLC.

Dữ liệu được trao đổi với giao diện trên Bộ điều khiển Bus Terminal với sự trợ giúp của một byte điều khiển và trạng thái, thông qua đó một bước bắt tay phải được thực hiện. Một khối chức năng giao tiếp nối tiếp cho TwinCAT có sẵn cho mục đích này.

BC8x50en

Số lượng Bus Terminals: 64 (255 với mở rộng K-bus)

Số lượng byte tối đa trên trường bus: 512 byte đầu vào và 512 byte đầu ra

Số lượng byte tối đa trên hình ảnh quy trình: 512 byte đầu vào và 512 byte đầu ra

Tín hiệu ngoại vi số: 1.020 đầu vào/đầu ra

Tín hiệu ngoại vi analog: 128 đầu vào/đầu ra

Giao thức: Giao thức KS8000 (giao thức nối tiếp mở) – Modbus RTU/Modbus ASCII có thể được chọn thông qua công tắc địa chỉ, ADS nối tiếp.

Tốc độ truyền dữ liệu: 1.2 kbaud…38.4 kbaud

Giao diện bus: RS232 D-sub

Nguồn cung cấp: 24 V DC (-15 %/+20 %)

Dòng vào: tối đa 320 mA

Dòng khởi động: 2.5 lần dòng liên tục

Nguồn cung cấp K-bus: 1750 mA

Tiếp xúc nguồn: tối đa 24 V DC/tối đa 10 A

Cách điện điện: 500 V (tiếp xúc nguồn/điện áp cung cấp)

Trọng lượng: khoảng 100 g

Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

Độ ẩm tương đối: 95 %, không ngưng tụ

Độ chịu rung/ sốc: tuân thủ EN 60068-2-6/EN 60068-2-27

Miễn nhiễm EMC/phát xạ: tuân thủ EN 61000-6-2/EN 61000-6-4

Lớp bảo vệ/vị trí lắp đặt: IP20/điều chỉnh

>>> Tham khảo tài liệu kỹ thuật: BC8x50en
