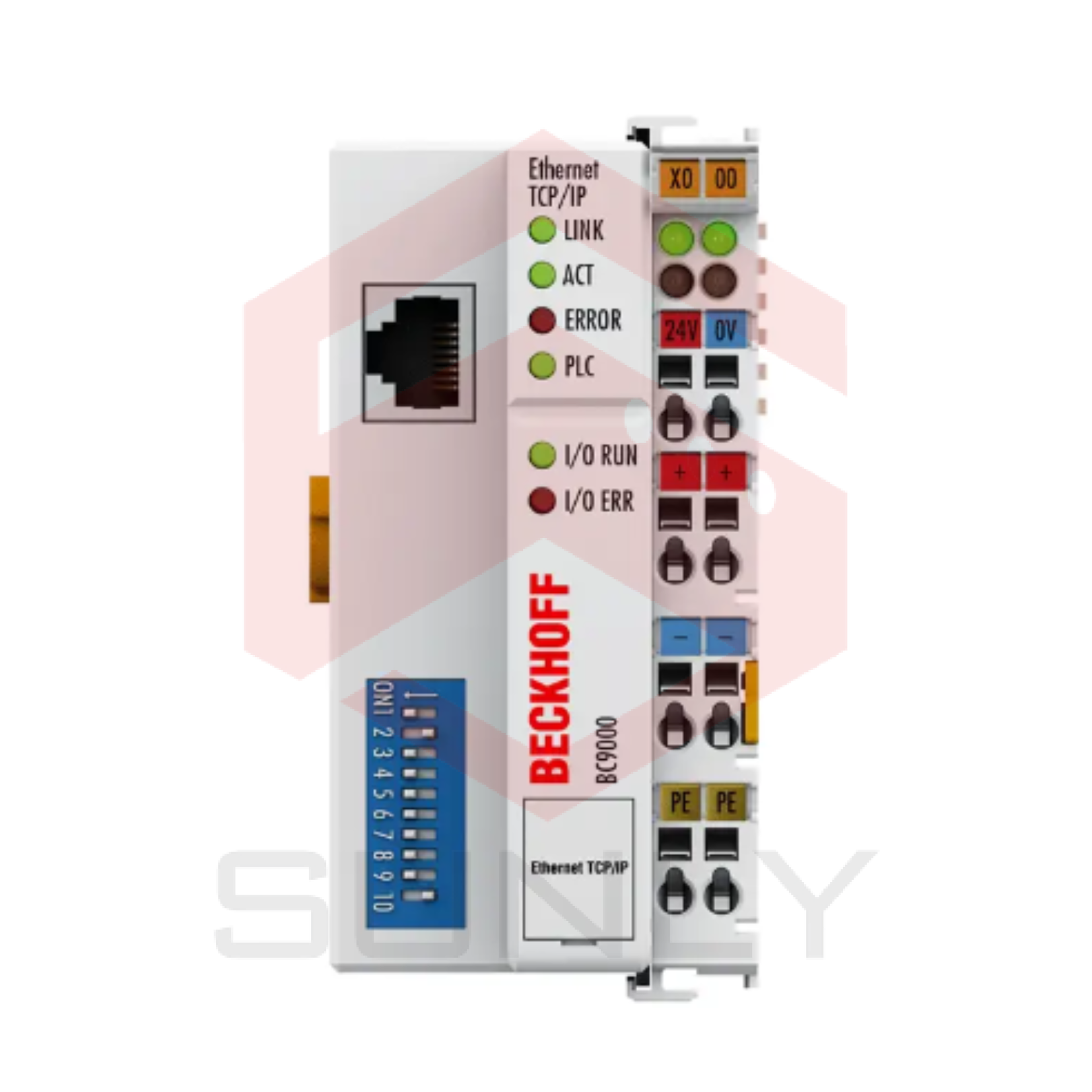

BC9000 | Ethernet TCP/IP Bus Terminal Controller

BC9000 | Ethernet TCP/IP Bus Terminal Controller

Bộ điều khiển Bus Terminal BC9000 là một Bus Coupler có tích hợp chức năng PLC và có giao diện trường bus cho Ethernet. Đây là một slave thông minh có thể được sử dụng như một thông tin phi tập trung trong hệ thống Ethernet. Mỗi đơn vị bao gồm Bộ điều khiển Bus Terminal, bất kỳ số lượng Terminal nào từ 1 đến 64, và một Terminal kết thúc bus.

Bộ điều khiển Bus Terminal được lập trình bằng hệ thống lập trình TwinCAT 2 theo tiêu chuẩn IEC 61131-3. Giao diện cấu hình/lập trình của BC9000 được sử dụng để tải chương trình PLC. Nếu sử dụng phần mềm PLC TwinCAT, chương trình PLC cũng có thể được tải qua Ethernet.

Trong cài đặt mặc định, các đầu vào và đầu ra của các Bus Terminal kết nối được gán cho bộ điều khiển. Mỗi Bus Terminal có thể được cấu hình để trao đổi dữ liệu trực tiếp thông qua trường bus với thiết bị tự động hóa cấp cao hơn.

Bộ điều khiển cho xử lý tín hiệu phân tán

Các Bộ điều khiển Bus Terminal BC9000 và BC9050 hỗ trợ hoạt động của tất cả các loại Bus Terminal. Đối với người dùng, các đầu vào và đầu ra không được xử lý khác biệt so với cách xử lý của các dòng coupler khác. Thông tin được cung cấp để sử dụng dưới dạng mảng byte trong hình ảnh quy trình của thiết bị tự động hóa.

Các Bus Terminal analog và đa chức năng có thể được điều chỉnh cho mỗi ứng dụng cụ thể bằng cách sử dụng bộ cấu hình KS2000. Tùy thuộc vào loại, các thanh ghi của Bus Terminal analog chứa các dải nhiệt độ, giá trị lợi và đặc điểm tuyến tính. Với KS2000, các thông số cần thiết có thể được thiết lập trên một máy tính cá nhân. Các Bus Terminal lưu trữ cài đặt một cách vĩnh viễn và an toàn.

Việc bộ điều khiển (PLC, IPC) thực hiện cấu hình của các Bus Terminal là một lựa chọn khác. PLC hoặc IPC sử dụng các khối chức năng (FB) để chăm sóc cấu hình của tất cả các thiết bị ngoại vi trong giai đoạn khởi động. Bộ điều khiển có thể, nếu cần, tải lên dữ liệu cấu hình không tập trung được tạo ra để quản lý và lưu trữ chúng tập trung. Điều này có nghĩa là không cần thực hiện lại quy trình cài đặt nếu một Bus Terminal được trao đổi. Bộ điều khiển thực hiện cài đặt mong muốn một cách tự động sau khi bật nguồn.

Số lượng Bus Terminals: 64

Số byte tối đa trên bus: 512 byte đầu vào và 512 byte đầu ra

Số byte tối đa của hình ảnh quy trình: 512 byte đầu vào và 512 byte đầu ra

Tín hiệu ngoại vi kỹ thuật số: 512 đầu vào/đầu ra

Tín hiệu ngoại vi analog: 128 đầu vào/đầu ra

Giao thức: TwinCAT ADS, Modbus TCP

Khả năng cấu hình: thông qua KS2000 hoặc Ethernet

Tốc độ truyền dữ liệu: 10/100 Mbit/s, tự động nhận dạng tốc độ truyền

Giao diện Bus: 1 x RJ45

Nguồn cấp: 24VDC (-15%/+20%)

Dòng vào tối đa: 70 mA + (tổng dòng K-bus)/4, tối đa 500 mA

Dòng khởi động: 2,5 lần dòng liên tục

Cầu chì khuyến nghị: ≤ 10 A

Dòng cung cấp K-bus: 1750 mA

Liên hệ nguồn cung cấp: tối đa 24 V DC/tối đa 10 A

Cách ly điện: 500V (liên hệ nguồn cung cấp/voltage cung cấp/trường bus)

Trọng lượng: khoảng 170 g

Nhiệt độ hoạt động/lưu trữ: -25…+60°C/-40…+85°C

Đánh giá/vị trí lắp đặt: IP20/điều chỉnh

Phê duyệt/đánh dấu: CE, UL, ATEX, IECEx, DNV GL

Dấu hiệu Ex: ATEX: II 3 G Ex ec IIC T4 Gc

IECEx: Ex ec IIC T4 Gc
