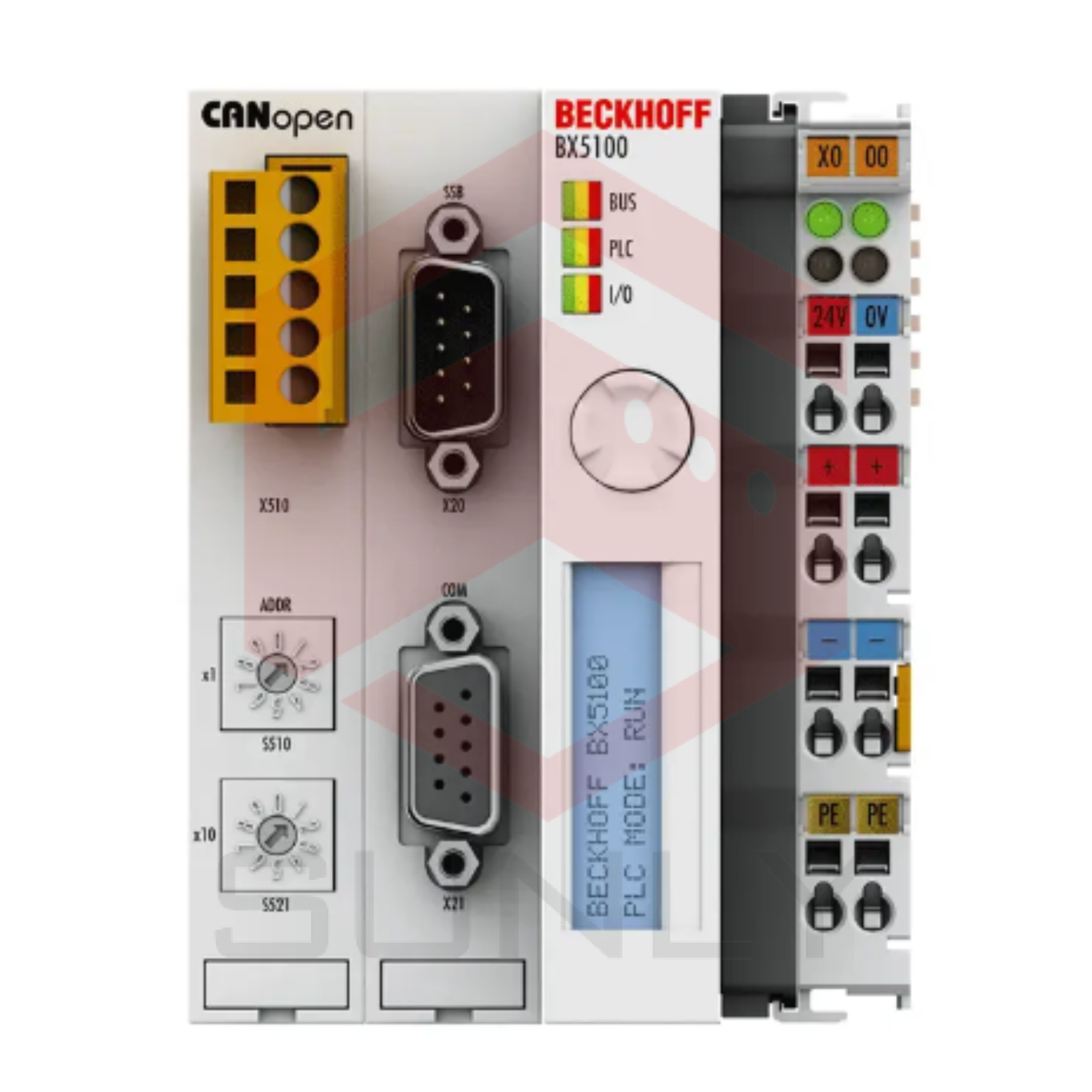

BX5100 | Bộ điều khiển Bus Terminal CANopen
Bộ điều khiển đầu cuối xe buýt BX5100 có giao diện phụ CANopen. Nó có khả năng phát hiện tốc độ
truyền tự động lên tới 1 Mbaud và một công tắc chọn địa chỉ để gán địa chỉ. Có thể trao đổi tối đa 16
Tx PDO và 16 Rx PDO bằng bộ điều khiển.
Một thiết bị bao gồm Bộ điều khiển đầu cuối xe buýt BX5100 với tối đa 64 đầu cuối xe buýt và một
đầu cuối xe buýt. Với hệ thống mở rộng xe buýt đầu cuối, có thể kết nối tới 255 đầu cuối xe buýt. Bộ
điều khiển được lập trình qua COM1 hoặc qua giao diện CANopen của Card FC510x PC Fieldbus.
Về mặt thiết bị và hiệu suất, Bộ điều khiển thiết bị đầu cuối xe buýt dòng BX được đặt giữa Bộ điều
khiển thiết bị đầu cuối xe buýt dòng BC và PC nhúng dòng CX. Đặc điểm chính để phân biệt BC và BX là
bộ nhớ lớn hơn và giao diện mở rộng của BX. Ngoài ra, hai giao diện nối tiếp được tích hợp để lập
trình và kết nối với các thiết bị nối tiếp khác. Bản thân thiết bị này bao gồm một màn hình LC được
chiếu sáng với hai dòng, mỗi dòng 16 ký tự, một công tắc cần điều khiển và đồng hồ thời gian thực.
Các thiết bị ngoại vi khác, ví dụ: hiển thị, có thể được kết nối thông qua Bus hệ thống thông minh
Beckhoff (SSB) tích hợp.
Dòng BX đặc biệt phù hợp với khái niệm máy mô-đun. Trong mạng, Bộ điều khiển đầu cuối xe buýt có
thể trao đổi dữ liệu với các bộ phận hệ thống khác thông qua giao diện fieldbus. Đồng hồ thời gian
thực cho phép các ứng dụng phi tập trung, trong đó ngày trong tuần hoặc thời gian đóng vai trò quan
trọng. Các lĩnh vực ứng dụng của dòng sản phẩm này tương tự như dòng BC, nhưng do bộ nhớ lớn
hơn nên BX có thể thực thi các chương trình lớn hơn và phức tạp hơn đáng kể, đồng thời có thể quản
lý nhiều dữ liệu cục bộ hơn (ví dụ: ghi dữ liệu lịch sử và xu hướng), sau đó lần lượt được tìm nạp qua
fieldbus.
Lập trình TwinCAT (thông qua giao diện lập trình hoặc fieldbus)
Bộ nhớ chương trình 256 kbyte
Bộ nhớ dữ liệu 256 kbyte
Dữ liệu còn lại 2 kbyte
Dữ liệu liên tục 1 kbyte
Hệ thống thời gian chạy 1 Nhiệm vụ PLC
Thời gian chu kỳ PLC khoảng. 1 ms cho 1.000 lệnh (không có chu trình I/O, K-bus)
Ngôn ngữ lập trình IEC 61131-3 (IL, LD, FBD, SFC, ST)
Thay đổi trực tuyến có
Mã tải lên/xuống có/có
>>> Tham khảo tài liệu kỹ thuật: BX5100en
