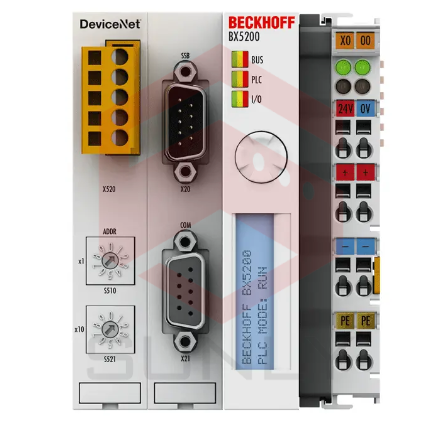

BX5200 | Bộ điều khiển Bus Terminal DeviceNet

BX5200 là Bộ điều khiển Bus Terminal có giao diện slave DeviceNet. Nó có khả năng tự động nhận dạng tốc độ truyền baud rate lên đến 500 kbaud và công tắc chọn địa chỉ để gán địa chỉ. Bộ điều khiển có thể trao đổi dữ liệu lên đến 512 byte đầu vào và 512 byte đầu ra.

Một bộ BX5200 bao gồm Bộ điều khiển Bus Terminal BX5200 với tối đa 64 Bus Terminal và một đầu cuối bus. Với hệ thống mở rộng bus terminal, có thể kết nối tối đa 255 Bus Terminal. Bộ điều khiển được lập trình thông qua cổng COM1 hoặc qua giao diện DeviceNet của thẻ PC Fieldbus FC510x.

Về mặt trang bị và hiệu năng, Bộ điều khiển Bus Terminal dòng BX nằm giữa Bộ điều khiển Bus Terminal dòng BC và PC nhúng dòng CX. Điểm chính phân biệt BC và BX là bộ nhớ lớn hơn và giao diện mở rộng của BX. Ngoài ra, nó còn tích hợp hai giao diện nối tiếp để lập trình và kết nối các thiết bị nối tiếp khác. Bản thân thiết bị bao gồm màn hình LCD hiển thị có đèn nền với hai dòng, mỗi dòng 16 ký tự, công tắc điều khiển dạng joystick và đồng hồ thời gian thực. Các thiết bị ngoại vi khác, ví dụ như màn hình hiển thị, có thể được kết nối qua Beckhoff Smart System Bus (SSB) tích hợp.

Dòng BX đặc biệt phù hợp cho khái niệm máy mô-đun. Trong một mạng, Bộ điều khiển Bus Terminal có thể trao đổi dữ liệu với các bộ phận khác của hệ thống thông qua giao diện fieldbus. Đồng hồ thời gian thực cho phép các ứng dụng phân cấp, trong đó ngày trong tuần hoặc thời gian đóng vai trò quan trọng. Lĩnh vực ứng dụng của dòng này tương tự như dòng BC, nhưng do có bộ nhớ lớn hơn, BX có thể thực thi các chương trình phức tạp và lớn hơn đáng kể, đồng thời có thể quản lý cục bộ nhiều dữ liệu hơn (ví dụ như ghi dữ liệu lịch sử và xu hướng), sau đó được truy xuất tuần tự qua fieldbus.

Bộ điều khiển xử lý tín hiệu phân tán

Đối với tất cả các bộ điều khiển Beckhoff khác, phần mềm tự động hóa TwinCAT là nền tảng cho tham số hóa và lập trình. Các thiết bị BX được lập trình theo tiêu chuẩn IEC 61131-3 mạnh mẽ với các ngôn ngữ lập trình IL, FBD, LD, SFC hoặc ST. Do đó, người dùng có thể sử dụng các công cụ TwinCAT quen thuộc, chẳng hạn như giao diện lập trình PLC, System Manager và TwinCAT Scope. Dữ liệu được trao đổi tùy chọn qua cổng nối tiếp (COM1) hoặc qua fieldbus thông qua Thẻ PC Fieldbus Beckhoff FC520x.

Việc cấu hình cũng được thực hiện bằng TwinCAT. Giao diện fieldbus, bus SSB và đồng hồ thời gian thực có thể được cấu hình và tham số hóa thông qua System Manager. System Manager có thể đọc tất cả các thiết bị và Bus Terminal được kết nối. Sau khi tham số hóa, cấu hình được lưu trên BX qua giao diện nối tiếp và có thể truy cập lại sau đó.

Thông tin sản phẩm:
