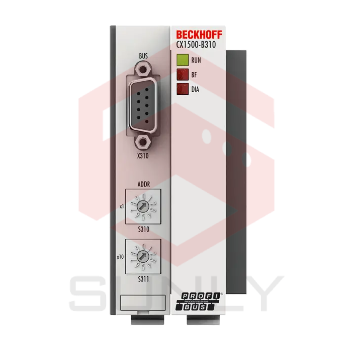

CX1500-B310 | Kết nối bus trường nô lệ PROFIBUS

Kết nối bus trường nô lệ CX1500-B310 PROFIBUS cho phép tích hợp bus trường của hệ thống CX1010/CX1020/CX1030 dưới dạng bộ điều khiển phụ có thể nhận hoặc xử lý dữ liệu từ máy chủ hoặc gửi lại dữ liệu từ ngoại vi quy trình của chính nó đến bộ điều khiển chính, hoặc trực tiếp hoặc được xử lý. Mỗi kết nối phụ trong hệ thống CX chứa DPRAM làm giao diện giữa PROFIBUS và mô-đun CPU CX. Nó phục vụ như bộ nhớ cho dữ liệu I/O và có thể được xử lý bởi mô-đun CPU thông qua bus ISA bên trong. Việc sử dụng các mô-đun nô lệ fieldbus cho phép cấu hình các hệ thống phức tạp hoặc mô-đun. Cũng có thể thực hiện hoạt động song song của một số kết nối phụ, ví dụ: hai nô lệ PROFIBUS hoặc một nô lệ PROFIBUS và một nô lệ CANopen có thể tồn tại đồng thời trong cùng một hệ thống.

Hoạt động hỗn hợp của các kết nối chủ và phụ cũng có thể thực hiện được. Do đó, hệ thống CX có thể đảm nhận chức năng của một cổng thông minh giữa các bus trường khác nhau. Mô-đun nô lệ bus trường CX là loại kênh đơn. Số lượng nô lệ có thể được kết nối được giới hạn ở 125 đơn vị. Việc sử dụng các kết nối chính hoặc phụ cho phép kết nối mạng của một số hệ thống CX với nhau thông qua cấp độ bus trường. Ngược lại với kết nối mạng qua Ethernet, việc truyền dữ liệu có tính xác định nghiêm ngặt có thể đạt được trong trường hợp này.

Mô-đun bus trường CX có thể được nâng cấp hoặc trao đổi tại hiện trường và có thể được kết nối với hệ thống CX hiện có thông qua bus hệ thống PC/104. Việc tích hợp phần mềm các kết nối fieldbus vào TwinCAT được thực hiện bởi Trình quản lý hệ thống TwinCAT.

Thông số kỹ thuật	CX1500-B310
Xe buýt trường	PROFIBUS DP, DP-V1, DP-V2 (MC)
Tốc độ truyền dữ liệu	9,6 kbaud…12 Mbaud
Giao diện xe buýt	1 x ổ cắm D-sub, 9 chân
Thiết bị xe buýt	tối đa. 125 nô lệ
Tối đa. số byte	tối đa. Đầu vào 244 byte/đầu ra 244 byte
Tối đa. mất điện	1,8W
Kích thước (W x H x D)	38 mm x 100 mm x 91 mm
Cân nặng	khoảng 190 g
Nhiệt độ vận hành/bảo quản	0…+55 °C/-25…+85 °C
Độ ẩm tương đối	95%, không ngưng tụ
Chống rung/sốc	phù hợp với EN 60068-2-6/EN 60068-2-27
Miễn nhiễm/phát xạ EMC	phù hợp với EN 61000-6-2/EN 61000-6-4
Tài xế	chỉ tương thích với TwinCAT 2
Đánh giá bảo vệ	IP20
Phê duyệt/đánh dấu	CE, UL

Thao khảo tài liệu kỹ thuật : cx1500_fb_310_en
