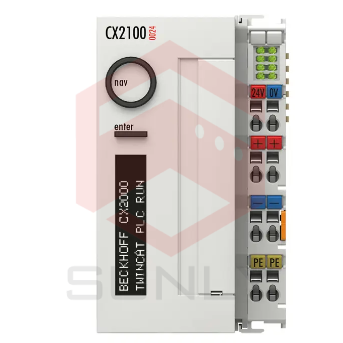

CX2100-0024 | Mô-đun cấp nguồn 240 W cho CX20xx, cách điện và có khả năng UPS OCT

Bộ cấp nguồn CX2100-0024 cách điện mở rộng các mô-đun cấp nguồn hiện có bằng một phiên bản mạnh hơn cung cấp công suất đầu ra tối đa 240 W. Bộ cấp nguồn này nhằm mục đích cấp nguồn cho các bộ phận của hệ thống CX20xx (mô-đun CPU, hệ thống và mô-đun mở rộng ) và phù hợp với tất cả các mô-đun CPU cơ bản hiện có từ dòng CX20xx. Bộ cấp nguồn CX2100-0024 được làm mát chủ động và có hộp quạt có thể thay thế được. Tốc độ quạt có sẵn dưới dạng thông tin chẩn đoán. Các mô-đun cung cấp điện được điều khiển thông qua TwinCAT . Màn hình FSTN LC có 2 x 16 ký tự và công tắc chọn cũng như phím enter cho phép truy vấn các giá trị trạng thái bên trong cũng như các tham số hoặc menu hiển thị tự tạo có và không có tùy chọn đầu vào.

EtherCAT hoặc Bus Terminal có thể được kết nối ở phía bên phải – hệ thống bus tương ứng được CPU phát hiện tự động và vận hành. Nguồn được cung cấp cho thiết bị điện tử E-bus hoặc K-bus trong thiết bị đầu cuối I/O bằng bộ cấp nguồn tích hợp nhưng riêng biệt bên trong với 2 A ở 5 V DC.

Thông số kỹ thuật	CX2100-0024
Nguồn cấp	24 V DC (-15 %/+20 %), cách điện và có khả năng UPS OCT
Tối đa. sản lượng điện	240W
Kết nối vào/ra	E-bus hoặc K-bus, nhận dạng tự động
Nguồn cung cấp hiện tại E-bus/K-bus	2 A
UPS	giao tiếp với CU81xx qua UPS OCT qua cáp 24 V DC
Dung tích	phụ thuộc vào pin
Loại kết nối	kỹ thuật lò xo (thiết bị đầu cuối bộ chuyển đổi)
Trưng bày	FSTN hiển thị 2 dòng x 16 ký tự văn bản, có đèn sáng
Đèn LED chẩn đoán	1 x PWR, 1 x Chạy I/O, 1 x Lỗi I/O
Tối đa. sự tiêu thụ năng lượng	22 W
Kích thước (W x H x D)	60 mm x 100 mm x 91 mm
Cân nặng	khoảng 650 g
Nhiệt độ vận hành/bảo quản	-25…+60 °C/-25…+85 °C
Độ ẩm tương đối	95%, không ngưng tụ
Chống rung/sốc	phù hợp với EN 60068-2-6/EN 60068-2-27
Miễn nhiễm/phát xạ EMC	phù hợp với EN 61000-6-2/EN 61000-6-4
Đánh giá bảo vệ	IP20
Phê duyệt/đánh dấu	CE, UL
