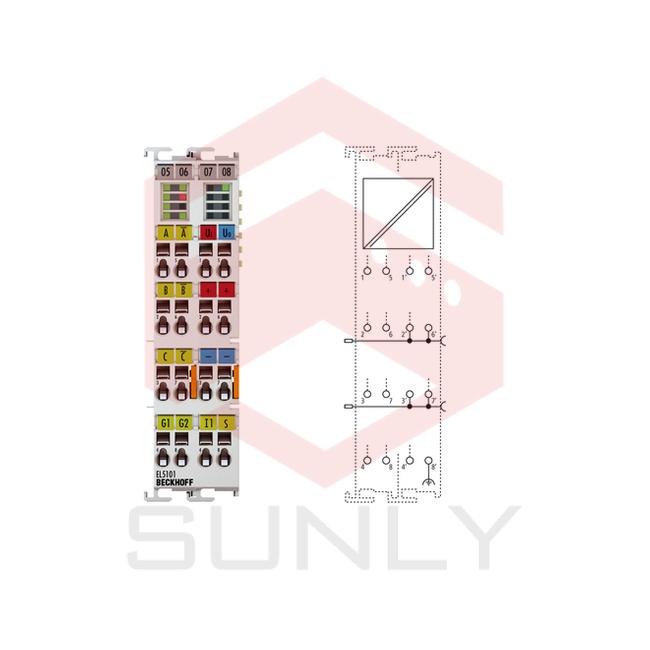

EL5101 | EtherCAT Terminal, 1-channel encoder interface, incremental, 5 V DC (DIFF RS422, TTL), 1 MHz

Thiết bị đầu cuối EtherCAT EL5101 là giao diện để kết nối trực tiếp các bộ mã hóa gia tăng với tín hiệu vi sai (RS422) hoặc tín hiệu đầu đơn TTL. Tần số đầu vào lên đến 1 MHz có thể được đánh giá. Hai đầu vào kỹ thuật số 24 V bổ sung có sẵn để lưu trữ, chặn và đặt trạng thái truy cập. Đầu ra thông báo lỗi của bộ mã hóa có thể được kết nối và đánh giá thông qua đầu vào trạng thái. Nguồn cung cấp 5 V và 24 V của bộ mã hóa có thể được cung cấp trực tiếp thông qua các điểm kết nối đầu cuối.

Tính năng đặc biệt:

• Lưu, khóa, đặt bộ đếm
• Đo tần suất và thời gian tích hợp
• có thể sử dụng tùy chọn như bộ đếm lên / xuống 5 V
• gia tăng vi mô
• đọc đồng bộ giá trị vị thế thông qua đồng hồ phân tán
• Dấu thời gian trên cạnh gia tăng được đăng ký gần đây nhất

Kỹ thuật: Công nghệ: giao diện mã hóa gia tăng, vi sai (RS422), một đầu (TTL), bộ đếm, máy phát xung.

Số lượng kênh 1

Kết nối bộ mã hóa: 1 x A, B, C: đầu vào vi sai (RS422): A, A̅ (inv), B, B̅ (inv), C, C̅ (inv), kết nối một đầu (TTL): A, B, C, bộ đếm, bộ tạo xung: A, B …

Đầu vào bổ sung: đầu vào trạng thái 5 V DC, đầu vào cổng / chốt 24 V DC

Bộ mã hóa điện áp hoạt động: 5 V DC / max. 0,5 A

Bộ đếm: 1×16/32 bit có thể chuyển đổi

Tần số đầu vào tối đa: Tăng 4 triệu / giây (với đánh giá 4 lần)

Bộ giải mã bậc hai: đánh giá 4 lần

Các lệnh đọc, đặt, kích hoạt

Tín hiệu chênh lệch tín hiệu đầu vào (RS422), có thể kết thúc đơn

Điện áp cung cấp: 24 VDC (-15% / + 20%)

Điện áp danh định: 24 VDC khi tiếp xúc nguồn

Độ phân giải: 1/256 bit

Tiêu thụ điện: 100 mA + tải

Tiêu thụ điện E-bus: 130 mA

Đồng hồ phân phối: Có

Các tính năng đặc biệt: Phát hiện đứt dây, chức năng chốt và cổng, đo thời gian và tần số, vi điều khiển, đánh dấu thời gian của các cạnh, bộ lọc

Trọng lượng: xấp xỉ 100g

Cách ly điện: 500V

Nhiệt độ hoạt động / lưu trữ: -25, 18 ° C / -40, + 85 ° C

Độ ẩm tương đối: 95%, không ngưng tụ

Khả năng chống rung / sốc phù hợp với EN 60068-2-6 / EN 60068-2-27

Miễn dịch / phát xạ EMC phù hợp với EN 61000-6-2 / EN 61000-6-4

Bảo vệ: IP 20

Đấu dây có thể cắm cho tất cả các thiết bị đầu cuối ESxxxx

Phê duyệt CE, UL, Ex

>>> Tham khảo tài liệu kỹ thuật: el5101en
