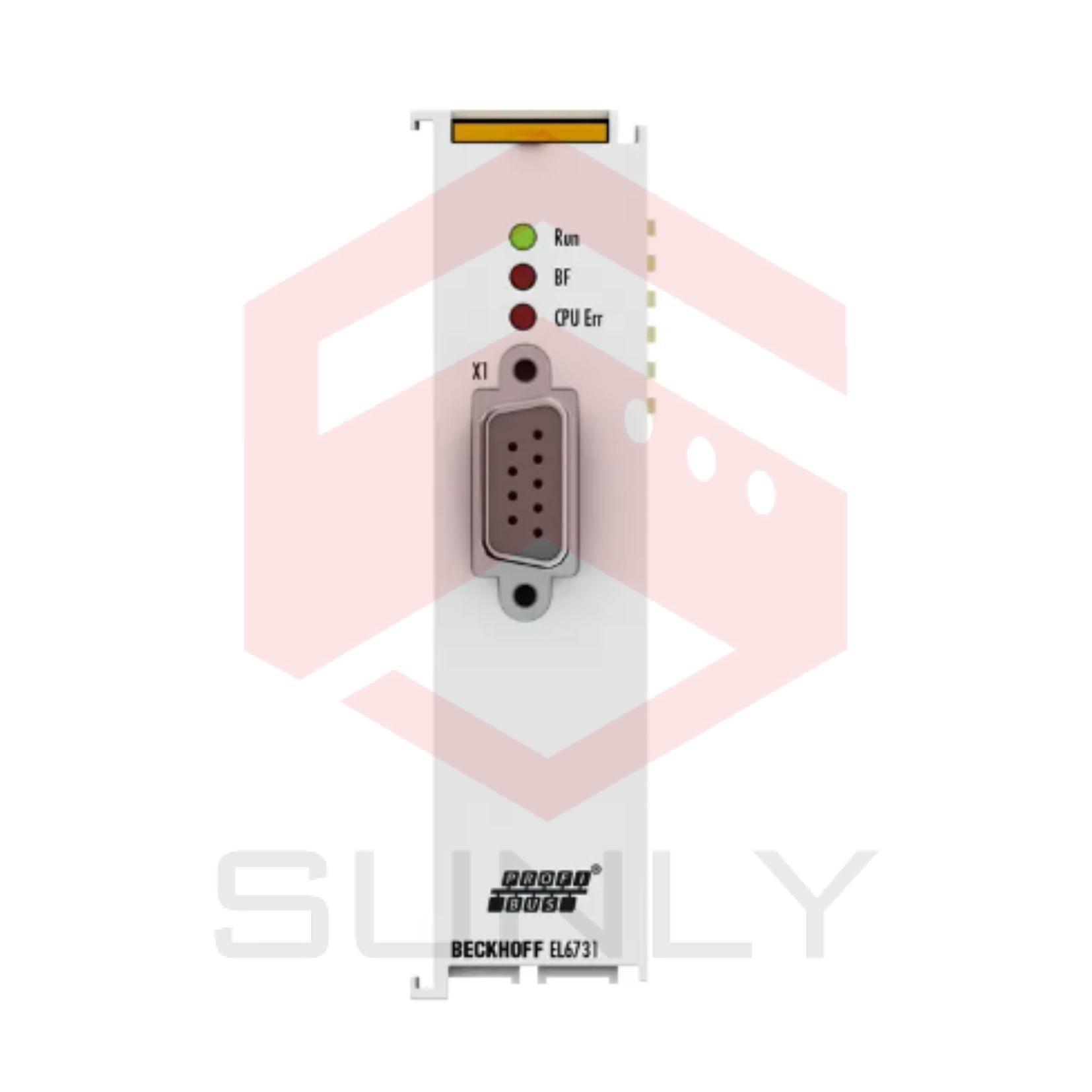

Bộ kết nối chính của PROFIBUS EL6731 hỗ trợ giao thức PROFIBUS với tất cả các tính năng của nó. Trong mạng EtherCAT Terminal, nó cho phép tích hợp bất kỳ thiết bị PROFIBUS nào. Nhờ chip PROFIBUS được phát triển trong nhà, terminal được trang bị phiên bản mới nhất của công nghệ PROFIBUS – bao gồm chế độ đồng bộ chính xác cao cho điều khiển trục và các tùy chọn chẩn đoán mở rộng. EL6731 hỗ trợ các tốc độ bỏ phiếu khác nhau cho các nô lệ PROFIBUS.

Các chu kỳ từ 200 µs là có thể.

PROFIBUS DP, PROFIBUS DP-V1, PROFIBUS DP-V2

master hoặc slave lên đến 12 Mbit/s

giao diện tham số và chẩn đoán mạnh mẽ

Quản lý lỗi cho mỗi người dùng bus có thể được cấu hình tự do.

Có thể đọc cấu hình bus và tự động gán các tệp “GSD”.

Giống như thẻ PCI PROFIBUS FC3101, EL6731 có thể được sử dụng để kết nối với các mạng PROFIBUS. Tuy nhiên, terminal cho phép triển khai tiết kiệm không gian hơn vì không cần khe cắm PCI trong PC Công nghiệp.

Công nghệ: Terminal master/slave PROFIBUS

Thời gian chu kỳ: Các thời gian chu kỳ DP khác nhau cho mỗi nô lệ có thể được thực hiện bằng cách sử dụng khái niệm CDL

Fieldbus: PROFIBUS DP (tiêu chuẩn), PROFIBUS DP-V1 (Cl. 1+2: dịch vụ không chu kỳ, cảnh báo), DP-V2, PROFIBUS MC (cách đều)

Số lượng kênh fieldbus: 1

Tốc độ truyền dữ liệu: 9,6 kbaud…12 Mbaud

Giao diện: 1 x ổ cắm D-sub, 9 chân, cách ly điện

Thiết bị bus: tối đa 125 nô lệ với tối đa 244 byte dữ liệu đầu vào, đầu ra, tham số, cấu hình hoặc chẩn đoán cho mỗi nô lệ

Chẩn đoán phần cứng: đèn LED trạng thái

Đồng hồ phân phối: có

Chiều rộng bit trong hình ảnh quy trình: tối đa tổng cộng: 1,4 kbyte dữ liệu đầu vào và 1,4 kbyte dữ liệu đầu ra

Dòng tiêu thụ tại các cổng điện năng: –

Dòng tiêu thụ E-bus: trung bình 200 mA

Trọng lượng: khoảng 70 g

Nhiệt độ hoạt động/lưu trữ: -25…+60°C/-40…+85°C

Độ ẩm tương đối: 95%, không ngưng tụ

Kháng rung/sock: tuân thủ EN 60068-2-6/EN 60068-2-27

Miễn nhiễm điện từ/phát xạ: tuân thủ EN 61000-6-2/EN 61000-6-4

Chỉ số bảo vệ/vị trí lắp đặt: IP20/điều chỉnh được

Đánh dấu Ex: ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

Phê chuẩn/đánh dấu: CE, UL, ATEX, IECEx

>>> Tham khảo tài liệu kỹ thuật: EL6731en
