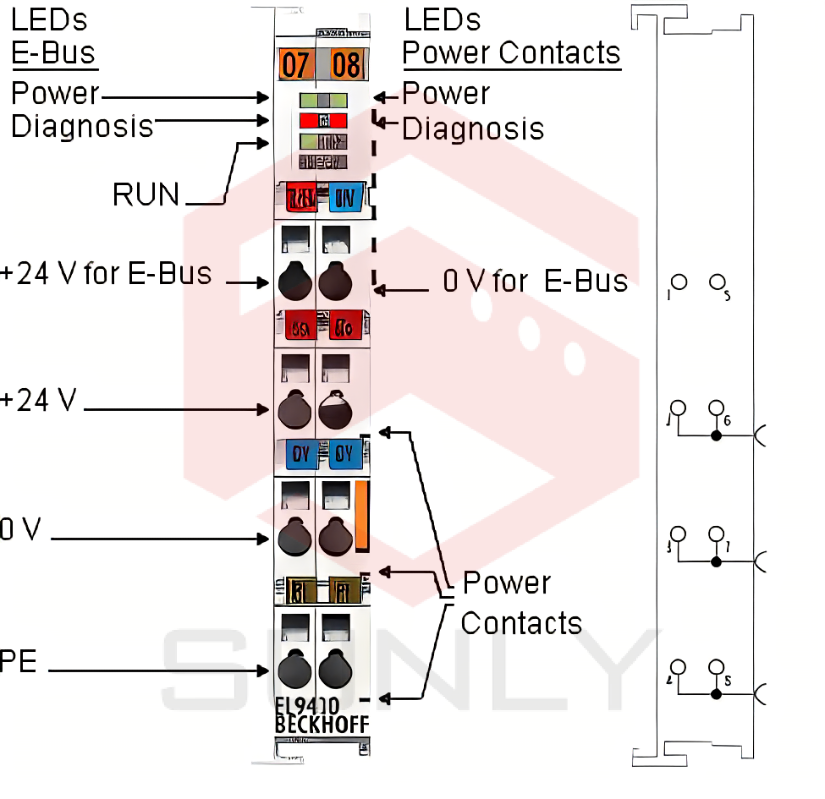

EL9410 | Nguồn điện cho E-bus, có chức năng tự chẩn đoán

Thiết bị đầu cuối cung cấp điện EL9410 được sử dụng để làm mới E-bus. Dữ liệu được trao đổi giữa bộ ghép nối (coupler) và Thiết bị đầu cuối EtherCAT Terminal qua E-bus. Mỗi thiết bị đầu cuối rút ra một lượng dòng điện nhất định từ E-bus (xem “E-bus dòng tiêu thụ hiện tại” trong dữ liệu kỹ thuật). Dòng điện này được đưa vào E-bus bởi bộ cấp nguồn của bộ ghép nối tương ứng. Trong các cấu hình có số lượng thiết bị đầu cuối lớn, có thể sử dụng EL9410 để cung cấp thêm 2A cho E-bus. EL9410 có chức năng chẩn đoán được hiển thị bằng đèn LED và trên hình ảnh quá trình.

Công nghệ: thiết bị đầu cuối cung cấp điện

Bằng chứng ngắn mạch: có

Điện áp đầu vào: 24VDC (-15% / + 20%)

Dòng điện đầu vào: 70mA + (E-bus / 4)

Điện áp đầu ra: 5V để cung cấp E-bus

Dòng điện đầu ra: 2A

Cách ly điện: 500V (điện thế E-bus / trường)

Tiếp điểm nguồn: tối đa 24VDC / tối đa 10A

Chẩn đoán trong hình ảnh quy trình: có

Tính năng đặc biệt: cung cấp EL tiêu chuẩn

Trọng lượng: xấp xỉ 65 g

Nhiệt độ hoạt động / bảo quản: 0…+55 °C / -25…+85 °C

Độ ẩm tương đối: 95%, không ngưng tụ

Chống rung / sốc: phù hợp với EN 60068-2-6 / EN 60068-2-27

Miễn nhiễm / phát xạ EMC: phù hợp với EN 61000-6-2 / EN 61000-6-4

Bảo vệ. class / installation pos.: IP20 / biến

Hệ thống dây điện có thể cắm: cho tất cả các thiết bị đầu cuối ESxxxx

Phê duyệt / đánh dấu: CE, UL, ATEX

Đánh dấu cũ: II 3 G Ex nA IIC T4 Gc
