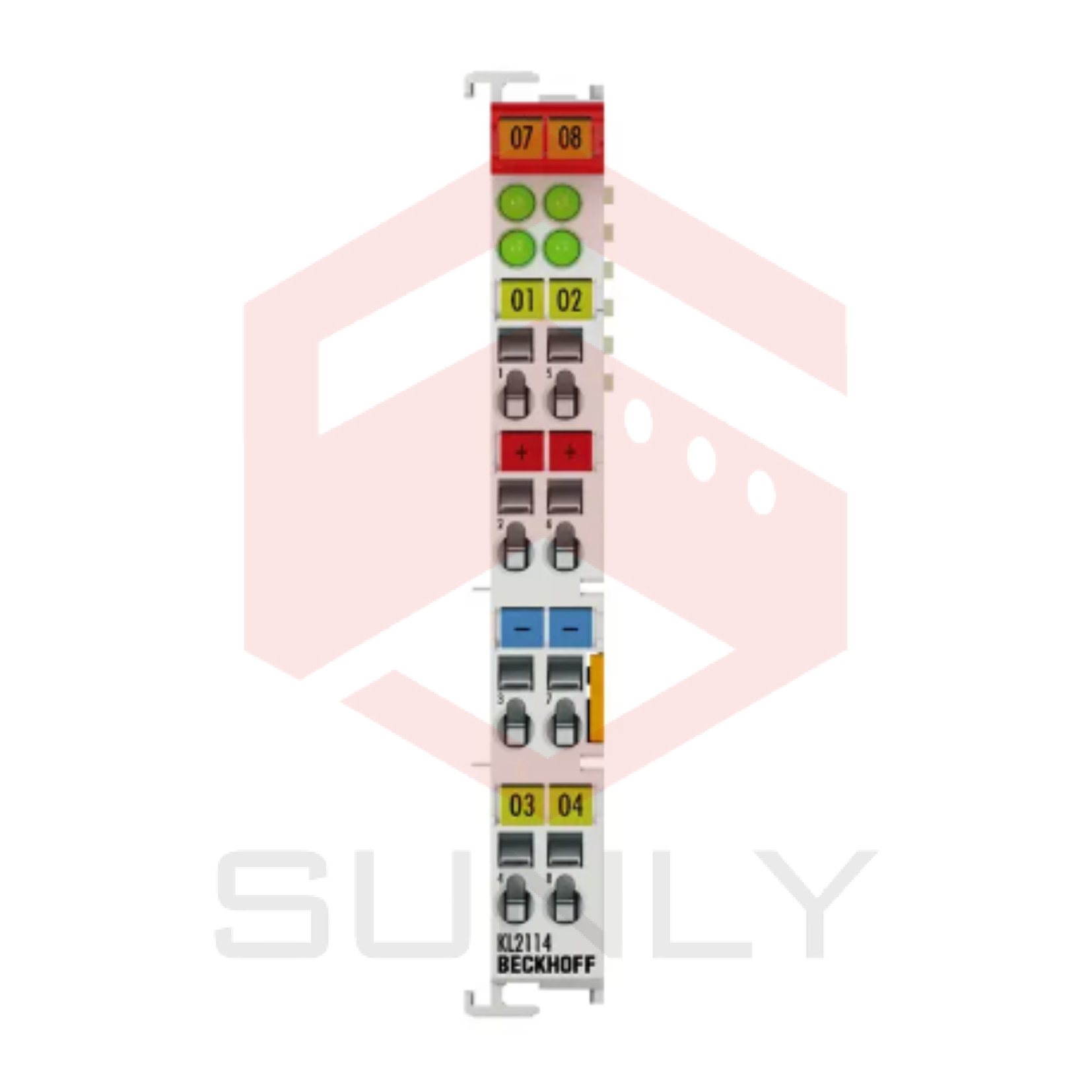

KL2114 | Terminal Bus, đầu ra kỹ thuật số 4 kênh, 24 V DC, 0.5 A

KL2114 | Terminal Bus, đầu ra kỹ thuật số 4 kênh, 24 V DC, 0.5 A

Terminal đầu ra kỹ thuật số KL2114 kết nối các tín hiệu điều khiển nhị phân từ bộ điều khiển tự động đến các thiết bị thực hiện ở cấp độ quy trình với cách ly điện. Dòng ra tải của KL2114 được bảo vệ chống quá tải và ngắn mạch. Terminal Bus này bao gồm bốn kênh và chỉ ra trạng thái tín hiệu của chúng thông qua đèn LED.

Công nghệ kết nối: 2-/3-dây

Số đầu ra: 4

Điện áp định mức: 24 V DC (-15 %/+20 %)

Loại tải: ohmic, có độ giữ, đèn

Dòng ra tối đa: 0.5 A (chống ngắn mạch) mỗi kênh

Dòng ngắn mạch: < 2 A

Năng lượng phá vỡ: < 150 mJ/kênh

Bảo vệ ngược điện áp: –

Cách ly điện: 500 V (K-bus/potential field)

Tiêu thụ dòng điện tại cổng điện nguồn: khoảng 30 mA + tải

Tiêu thụ dòng điện tại K-bus: khoảng 9 mA

Chiều rộng bit trong hình ảnh quy trình: 4 đầu ra

Cấu hình: không có cài đặt địa chỉ hoặc cấu hình

Trọng lượng: khoảng 70 g

Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95 %, không ngưng tụ

Khả năng chống rung/sock: tuân thủ theo EN 60068-2-6/EN 60068-2-27

Khả năng chống nhiễm từ/ phát từ điện từ: tuân thủ theo EN 61000-6-2/EN 61000-6-4

Đánh giá bảo vệ/ vị trí lắp đặt: IP20/linh hoạt

Dây cắm có thể tháo rời: cho tất cả các Terminal Bus KSxxxx

Chứng nhận/dấu hiệu: CE, UL, ATEX, IECEx

Dấu hiệu Ex:

ATEX:

II 3 G Ex ec IIC T4 Gc

IECEx:

Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl2xxxen
