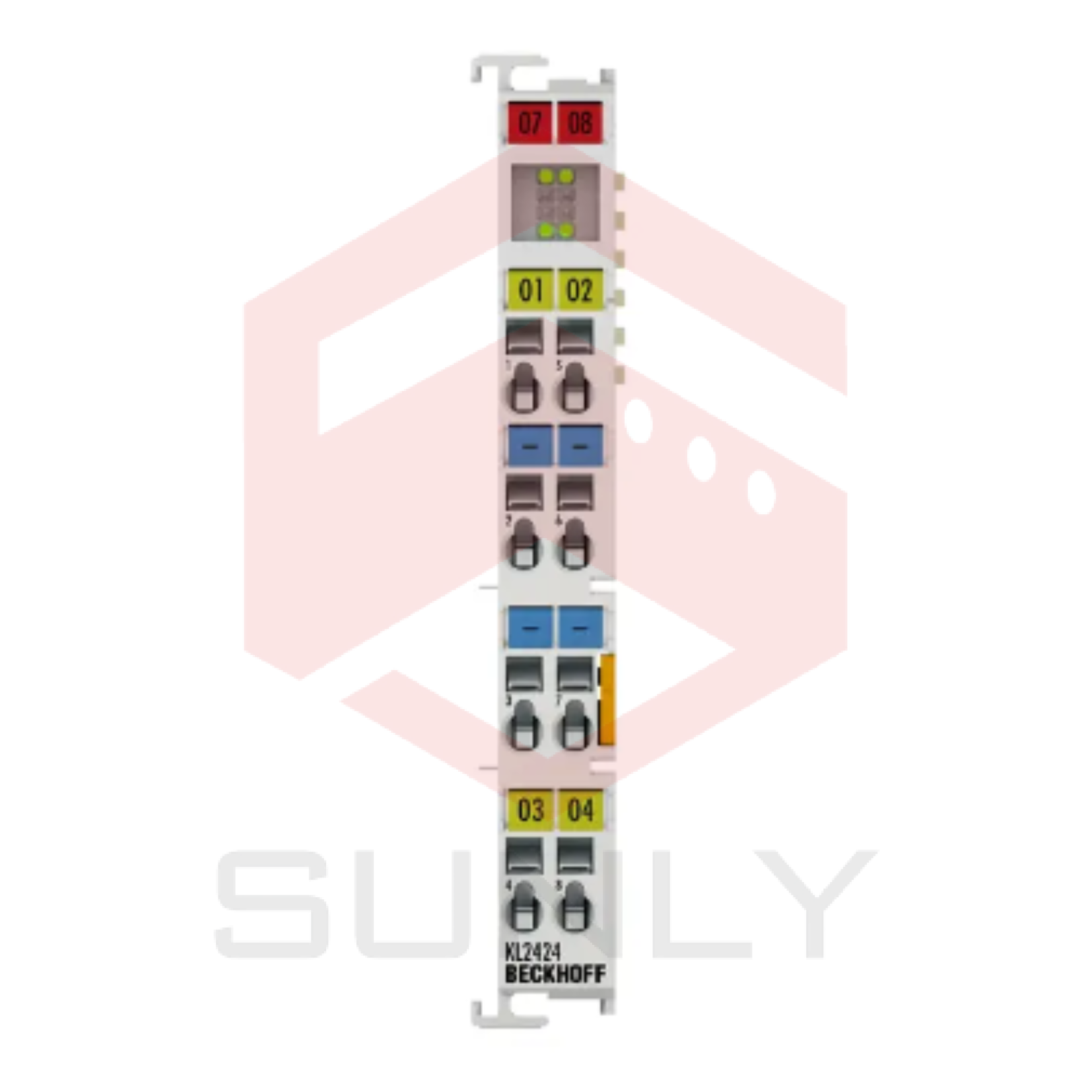

KL2424 | Bus Terminal, Đầu ra kỹ thuật số 4 kênh, 24 V DC, 2 A

Đầu ra kỹ thuật số KL2424 kết nối tín hiệu kiểm soát nhị phân 24 V điện cách ly với các bộ điều khiển. Bus Terminal này chứa bốn kênh có chỉ báo trạng thái tín hiệu bằng đèn LED. Bus Terminal 4 kênh cho phép kết nối trực tiếp với bốn cảm biến 2 dây. Cung cấp bốn điểm kết nối mát đất.

Công nghệ kết nối: 2 dây

Số đầu ra: 4

Điện áp định mức: 24 V DC (-15% / +20%)

Loại tải: ohmic, có động cơ, tải đèn

Dòng đầu ra tối đa: 2,0 A (chống ngắn mạch) mỗi kênh

Dòng ngắn mạch: < 70 A

Năng lượng cắt: < 1.7 J/kênh

Bảo vệ đảo điện áp: có

Cách điện điện: 500 V (K-bus/ tiềm năng lĩnh vực)

Tiêu thụ dòng điện của liên hệ công suất: khoảng 30 mA + tải

Tiêu thụ dòng điện của K-bus: khoảng 9 mA

Chiều rộng bit trong hình ảnh quy trình: 4 đầu ra

Cấu hình: không có cài đặt địa chỉ hoặc cấu hình

Trọng lượng: khoảng 70 g

Nhiệt độ hoạt động/lưu trữ: -25…+60 °C / -40…+85 °C

Độ ẩm tương đối: 95%, không ngưng tụ

Khả năng chống rung/độ chịu sốc: tuân thủ EN 60068-2-6/EN 60068-2-27

Khả năng chống nhiễm từ/nhiễu sóng: tuân thủ EN 61000-6-2/EN 61000-6-4

Đánh giá bảo vệ/vị trí lắp đặt: IP20/ có thể điều chỉnh

Dây cắm có thể tháo rời: cho tất cả Bus Terminal KSxxxx

Chứng nhận/đánh dấu: CE, UL, ATEX, IECEx, DNV GL

Dấu Ex: ATEX: II 3 G Ex ec IIC T4 Gc, IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl2424en
