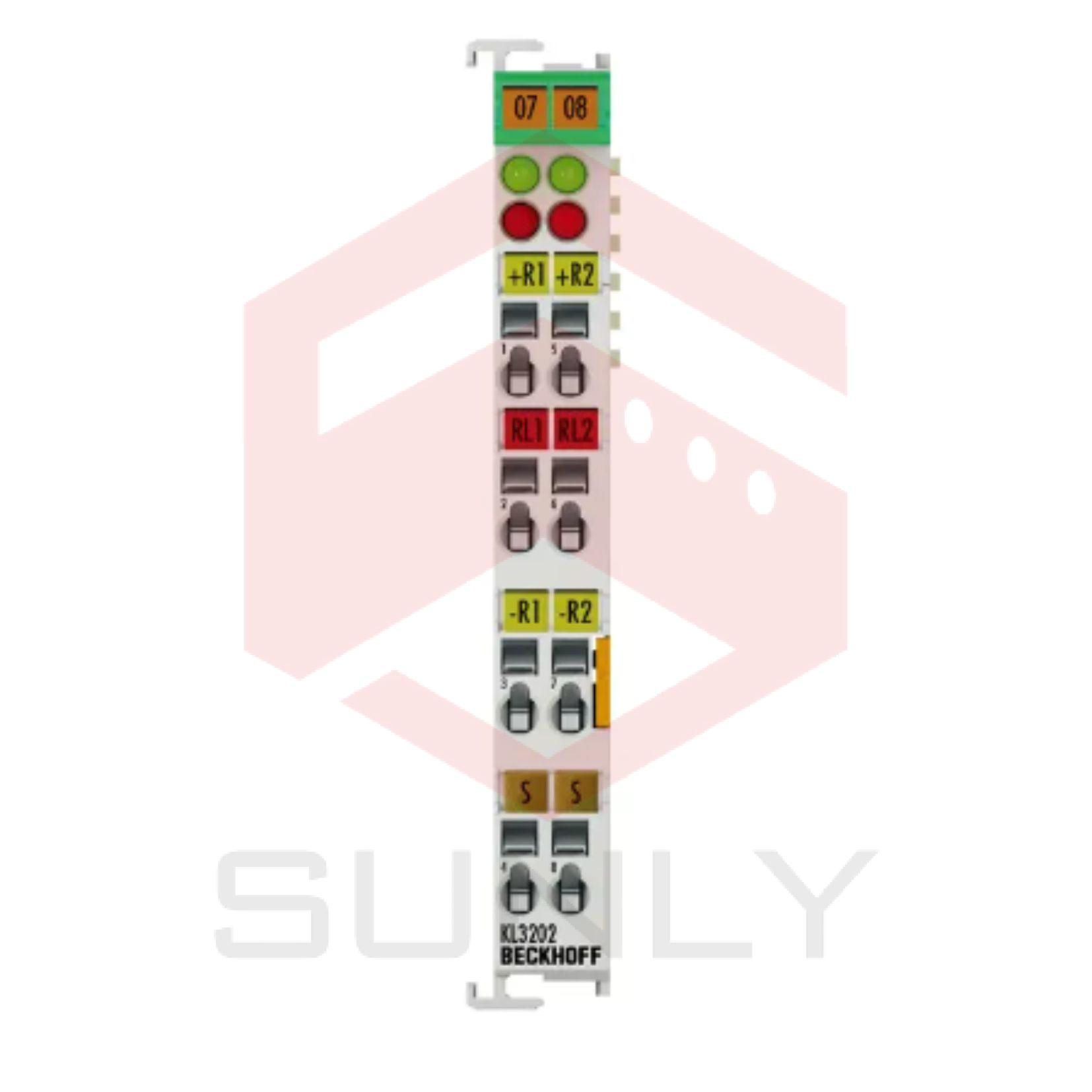

KL3202 | Bus Terminal, đầu vào analog 2 kênh, nhiệt độ, RTD (Pt100), 16 bit

KL3202 | Bus Terminal, đầu vào analog 2 kênh, nhiệt độ, RTD (Pt100), 16 bit

Đầu vào analog KL3202 cho phép kết nối trực tiếp với cảm biến trở kháng. Mạch của Bus Terminal có thể vận hành cảm biến bằng cách sử dụng kỹ thuật kết nối 2 dây hoặc 3 dây. Sự tuyến tính hóa trên toàn bộ dải nhiệt độ được thực hiện với sự giúp đỡ của một vi xử lý. Dải nhiệt độ có thể được chọn tự do. Cài đặt tiêu chuẩn của Bus Terminal là: độ phân giải 0.1 °C trong dải nhiệt độ của cảm biến Pt100 khi kết nối 3 dây. Các đèn LED chạy cung cấp một chỉ báo về việc trao đổi dữ liệu với Bus Coupler. Các đèn LED lỗi chỉ ra lỗi cảm biến (ví dụ: dây bị đứt).

Thông số kỹ thuật:

– Số lượng đầu vào: 2

– Nguồn cấp: qua K-bus

– Công nghệ: 2-/3-dây

– Loại cảm biến: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, đo trở kháng (ví dụ: biến trở, 10 Ω…1.2/5 kΩ)

– Phương pháp kết nối: 2 hoặc 3 dây (mặc định: 3 dây)

– Dải đo: -200…+850 °C (cảm biến Pt); -60…+250 °C (cảm biến Ni)

– Thời gian chuyển đổi: ~ 250 ms

– Dòng đo điện tử: điển hình 0.5 mA

– Độ phân giải: 0.1 °C mỗi số

– Sai số đo/ không chắc chắn: < ±1 °C

– Cách ly điện: 500 V (K-bus/điện áp tín hiệu)

– Công suất tiêu thụ của các liên lạc điện: – (không có liên lạc điện)

– Công suất tiêu thụ K-bus: điển hình 60 mA

– Chiều rộng bit trong hình ảnh quy trình: đầu vào: 2 x 16 bit dữ liệu (2 x 8 bit kiểm soát/tình trạng tùy chọn)

– Cấu hình: không có cài đặt địa chỉ, cấu hình qua Bus Coupler hoặc bộ điều khiển

– Tính năng đặc biệt: nhận diện dây mở

– Trọng lượng: khoảng 70 g

– Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

– Độ ẩm tương đối: 95 %, không có sự ngưng tụ

– Khả năng chống rung/độ chịu sốc: tuân theo EN 60068-2-6/EN 60068-2-27

– Khả năng chống nhiễm từ/nhiễm ra: tuân theo EN 61000-6-2/EN 61000-6-4

– Chỉ số bảo vệ/vị trí lắp đặt: IP20/đa dạng

– Chứng nhận/dấu hiệu: CE, UL, ATEX, IECEx, DNV GL

– Dây kết nối có thể tháo rời: cho tất cả các Bus Terminal KSxxxx

– Dấu hiệu Ex:

  – ATEX: II 3 G Ex ec IIC T4 Gc

  – IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl320xen
