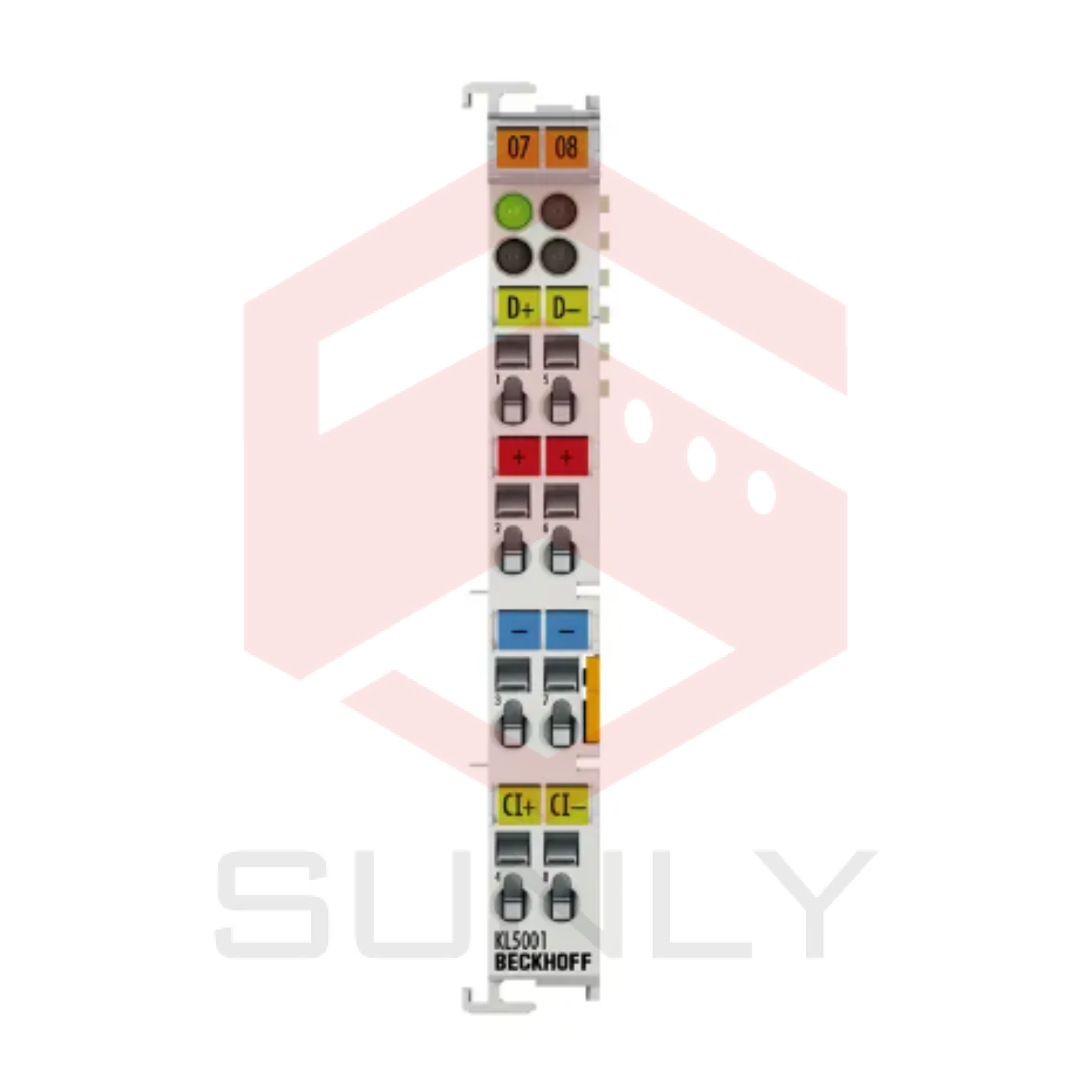

KL5001 | Bus Terminal, 1-channel encoder interface, SSI

KL5001 Bus Terminal là một giao diện bộ mã hóa 1 kênh, được tích hợp giao thức giao tiếp nối tiếp đồng bộ (SSI) và cho phép kết nối trực tiếp với bộ mã hóa tuyệt đối có giao diện SSI. Cả bộ mã hóa singleturn và multiturn đều được hỗ trợ. Nguồn cấp 24 V cho bộ mã hóa có thể được cung cấp trực tiếp thông qua các điểm kết nối của terminal. Terminal cấp nguồn KL9505 có thể được sử dụng cho điện áp hoạt động của bộ mã hóa 5 V tùy chọn.

Các chế độ hoạt động khác nhau, tần số truyền và độ rộng bit có thể được cài đặt một cách cố định thông qua các thanh ghi điều khiển. Việc thông số hóa mở rộng cho phép điều chỉnh tối ưu cho các loại bộ mã hóa khác nhau.

Công nghệ Giao diện bộ mã hóa SSI

Số kênh 1 giao diện bộ mã hóa

Kết nối bộ mã hóa nhập nhị phân: D+, D-, xuất nhị phân: Cl+, Cl-

Nguồn cấp 24 V DC qua các điểm nguồn

Dòng tiêu thụ 20 mA điển hình mà không có bộ mã hóa

Dòng tiêu thụ điểm nguồn 20 mA + tải điển hình

Nguồn cấp cho bộ mã hóa 24 V DC qua các điểm nguồn

Tốc độ truyền dữ liệu biến đổi lên đến 1 MHz, mặc định 250 kHz

Đầu vào nối tiếp chiều rộng 24 bit (biến đổi)

Hướng dữ liệu đọc

Đầu ra tín hiệu tín hiệu chênh lệch (RS422)

Đầu vào tín hiệu tín hiệu chênh lệch (RS422)

Cách ly điện 500 V (K-bus/potential field)

Dòng tiêu thụ K-bus 25 mA điển hình

Chiều rộng bit trong hình ảnh quá trình đầu vào: 1 x dữ liệu 32 bit (1 x kiểm soát/tình trạng 8 bit tùy chọn)

Trọng lượng khoảng 60 g

Nhiệt độ hoạt động/lưu trữ -25…+60 °C/-40…+85 °C

Độ ẩm tương đối 95 %, không ngưng tụ

Độ rung/sốc chuẩn theo EN 60068-2-6/EN 60068-2-27

Miễn dịch/ phát xạ EMC chuẩn theo EN 61000-6-2/EN 61000-6-4

Đánh giá bảo vệ/ vị trí lắp đặt IP20/biến đổi

Dây nối có thể tháo lắp cho tất cả các Bus Terminal KSxxxx

Chứng nhận/dấu hiệu CE, UL, ATEX, IECEx

Dấu hiệu Ex ATEX:

II 3 G Ex nA IIC T4 Gc

IECEx:

Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl5001en
