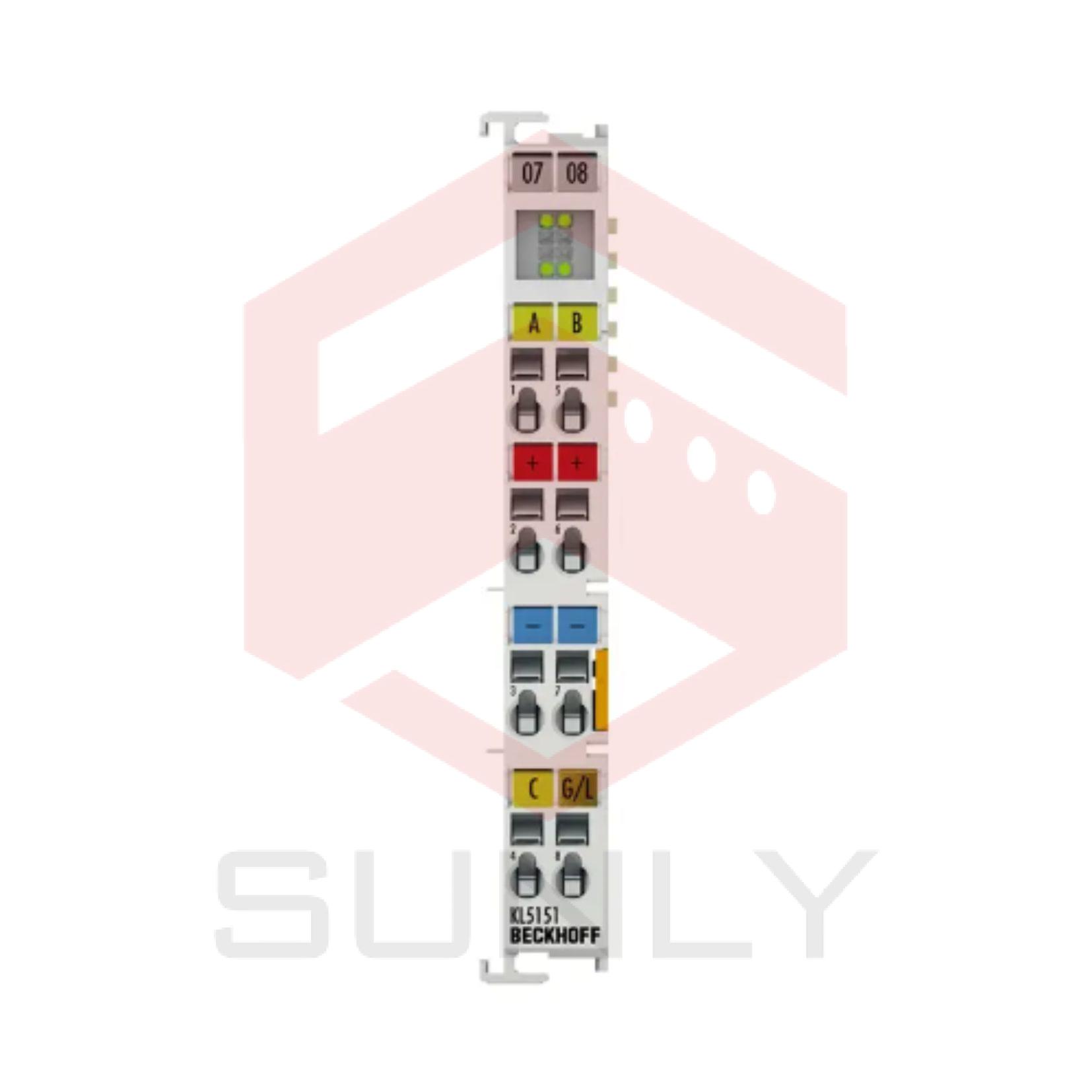

KL5151 | Bus Terminal, 1-channel encoder interface, incremental, 24 V DC HTL, 100 kHz

KL5151 Bus Terminal là một giao diện dùng để kết nối bộ mã hóa tăng dần 24 V (24 V HTL). Một bộ đếm 32-bit với bộ giải mã quadrature và một bộ khóa 32-bit cho xung zero có thể được đọc, thiết lập hoặc kích hoạt. Hoặc, KL5151 có thể được sử dụng như một bộ đếm lên/xuống. Nguồn 24 V cấp cho bộ mã hóa có thể được cung cấp trực tiếp qua các điểm kết nối của terminal.

Công nghệ: Giao diện bộ mã hóa tăng dần 24 V DC, EN 61131-2, loại 1, “0”: < 5 V DC, “1”: > 15 V DC, điển hình 5 mA

Số kênh: 1 bộ mã hóa tăng dần

Kết nối bộ mã hóa: A, B, C, gate/latch, 24 V

Điện áp hoạt động của bộ mã hóa: 24 V DC

Dòng ra của bộ mã hóa: –

Bộ đếm: 32 bit, nhị phân

Tần số giới hạn: 400,000 tăng/giây (với đánh giá 4 lần)

Bộ giải mã quadrature: Đánh giá 4 lần

Khóa xung zero: 32 bit

Lệnh: đọc, thiết lập, kích hoạt

Nguồn cấp: 24 V DC (-15 %/+20 %)

Dòng tiêu thụ điểm nguồn: –

Dòng tiêu thụ K-bus: điển hình 40 mA

Chiều rộng bit trong hình ảnh quá trình: đầu vào/đầu ra: 2 x dữ liệu 32 bit, 2 x kiểm soát/tình trạng 8 bit

Trọng lượng: khoảng 50 g

Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

Độ ẩm tương đối: 95 %, không ngưng tụ

Độ rung/sốc: tuân thủ theo EN 60068-2-6/EN 60068-2-27

Miễn dịch/ phát xạ EMC: tuân thủ theo EN 61000-6-2/EN 61000-6-4

Đánh giá bảo vệ/vị trí lắp đặt: IP20/biến đổi

Dây nối có thể tháo lắp: cho tất cả các Bus Terminal KSxxxx

Chứng nhận/dấu hiệu: CE, UL, ATEX, IECEx

Dấu hiệu Ex: ATEX: II 3 G Ex nA IIC T4 Gc, IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: kl5151_kl5152en
