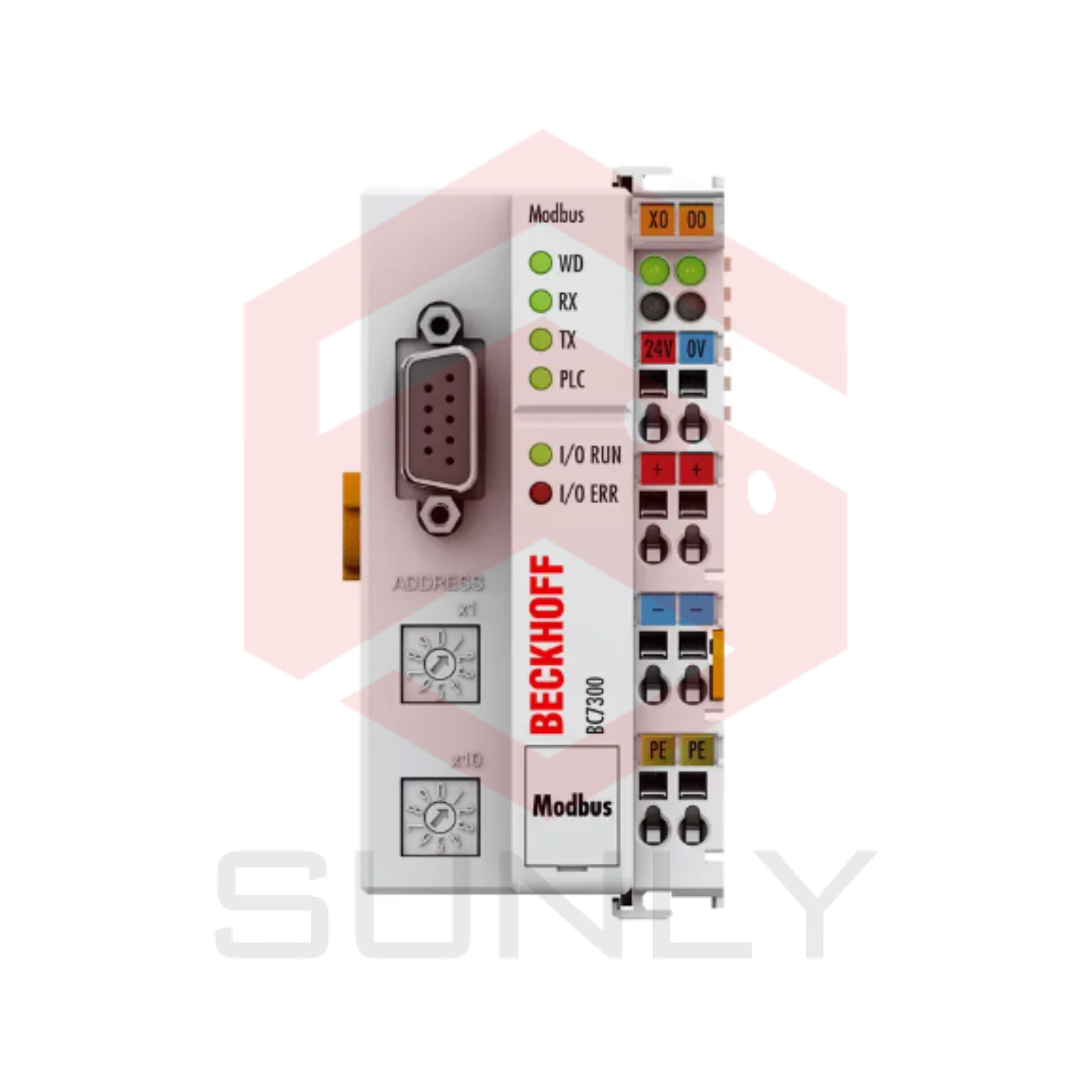

BC7300 Bộ điều khiển Bus Terminal

Bộ điều khiển Bus Terminal BC7300 là một thiết bị kết nối Bus với chức năng điều khiển PLC tích hợp và có giao diện trường bus cho Modbus. BC7300 là một slave thông minh và có thể được sử dụng như một bộ thông tin không trung tâm trong hệ thống Modbus. Một đơn vị bao gồm Bộ điều khiển Bus Terminal, bất kỳ số lượng terminal nào từ 1 đến 64 và một terminal kết thúc bus. Do tốc độ baud thấp được sử dụng bởi giao thức Modbus, việc sử dụng BC7300 có thể mang lại giá trị để giảm thiểu giao tiếp trên bus. Các kết nối yêu cầu thời gian cụ thể cũng có thể được lập trình trực tiếp tại Bộ điều khiển Bus Terminal.

Bộ điều khiển Bus Terminal được lập trình bằng hệ thống lập trình TwinCAT 2 theo tiêu chuẩn IEC 61131-3. Giao diện cấu hình/lập trình trên BC7300 được sử dụng để tải chương trình PLC.

Các đầu vào và đầu ra của các Bus Terminal kết nối được gán trong cài đặt mặc định của PLC. Mỗi Bus Terminal có thể được cấu hình sao cho nó trao đổi dữ liệu trực tiếp thông qua trường bus với thiết bị tự động hóa cấp cao hơn. Tương tự, dữ liệu đã được xử lý trước có thể được trao đổi giữa Bộ điều khiển Bus Terminal và bộ điều khiển cấp cao hơn qua trường bus. Việc cấu hình được thực hiện bằng phần mềm cấu hình KS2000.

Bộ điều khiển cho xử lý tín hiệu phân phối

Hệ thống lập trình TwinCAT cho BC7300 hoạt động, độc lập với nhà sản xuất, theo IEC 61131-3. Các chương trình PLC có thể được viết bằng năm ngôn ngữ lập trình khác nhau (IL, FBD, LD, SFC, ST). Ngoài ra, TwinCAT cung cấp các chức năng gỡ lỗi mở rộng (điểm dừng, bước đơn, theo dõi, …) giúp dễ dàng hoàn thiện. Cũng có thể thực hiện điều chỉnh và đo thời gian chu kỳ.

Số lượng Bus Terminals: 64

Số lượng byte tối đa trên trường bus: 512 byte đầu vào và 512 byte đầu ra

Tín hiệu ngoại vi số: 256 đầu vào/đầu ra

Tín hiệu ngoại vi analog: 128 đầu vào/đầu ra

Giao thức: RTU/ASCII (mặc định: RTU)

Khả năng cấu hình: thông qua công tắc xoay hoặc KS2000

Tốc độ truyền dữ liệu: 150, 300, 600, 1200, 2400, 4800, 9600, 19,200, 38,400 baud (mặc định: 9600 baud)

Giao diện bus: D-sub 9-pin, RS485

Nguồn cung cấp: 24 V DC (-15 %/+20 %)

Dòng vào: 70 mA + (tổng dòng K-bus)/4, tối đa 500 mA

Dòng khởi động: 2,5 lần dòng liên tục

Cầu chì khuyến nghị: ≤ 10 A

Nguồn cung cấp K-bus: 1750 mA

Tiếp xúc nguồn: tối đa 24 V DC/tối đa 10 A

Cách điện điện: 500 V (tiếp xúc nguồn/điện áp cung cấp/bus trường)

Trọng lượng: khoảng 170 g

Nhiệt độ hoạt động/lưu trữ: 0…+55 °C/-25…+85 °C

Độ ẩm tương đối: 95 %, không ngưng tụ

Độ chịu rung/ sốc: tuân thủ EN 60068-2-6/EN 60068-2-27

Miễn nhiễm EMC/phát xạ: tuân thủ EN 61000-6-2/EN 61000-6-4

Lớp bảo vệ/vị trí lắp đặt: IP20/điều chỉnh

>>> Tham khảo tài liệu kỹ thuật: bc7300en
