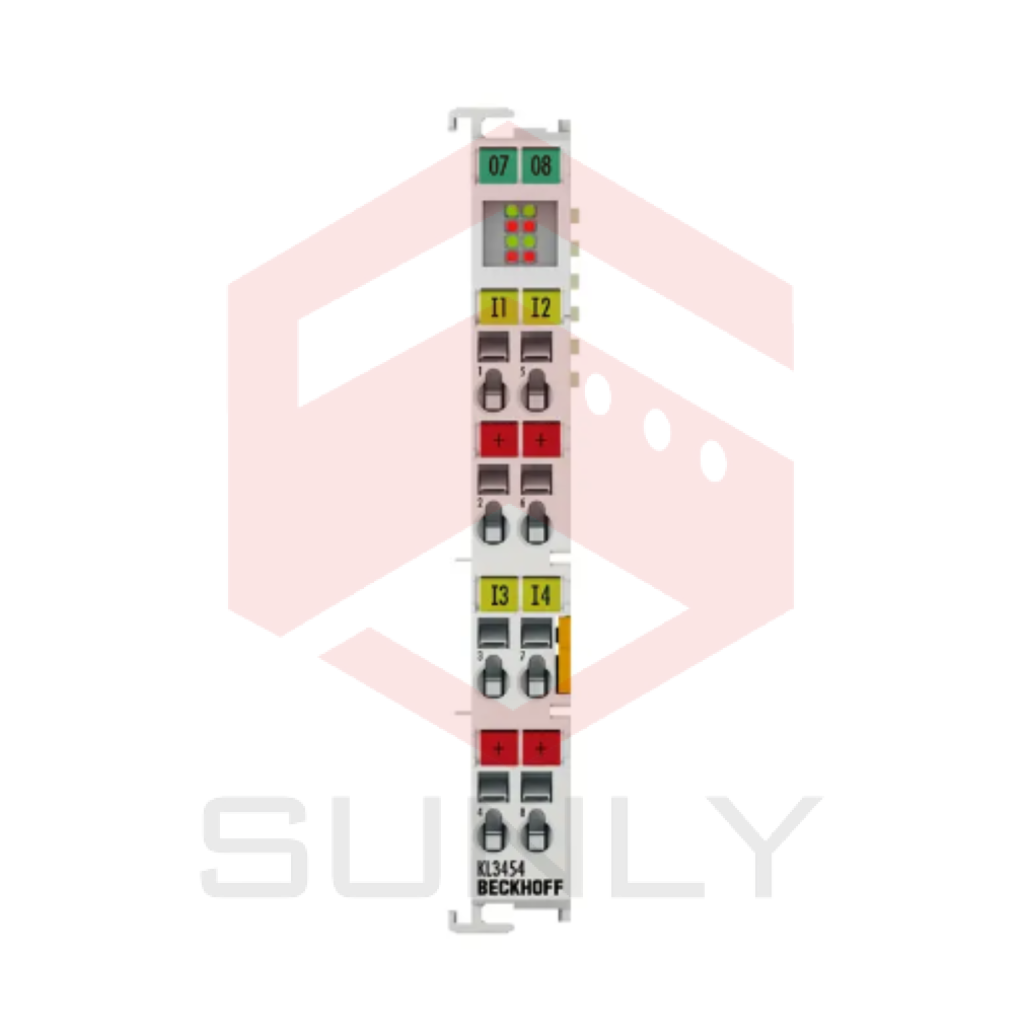

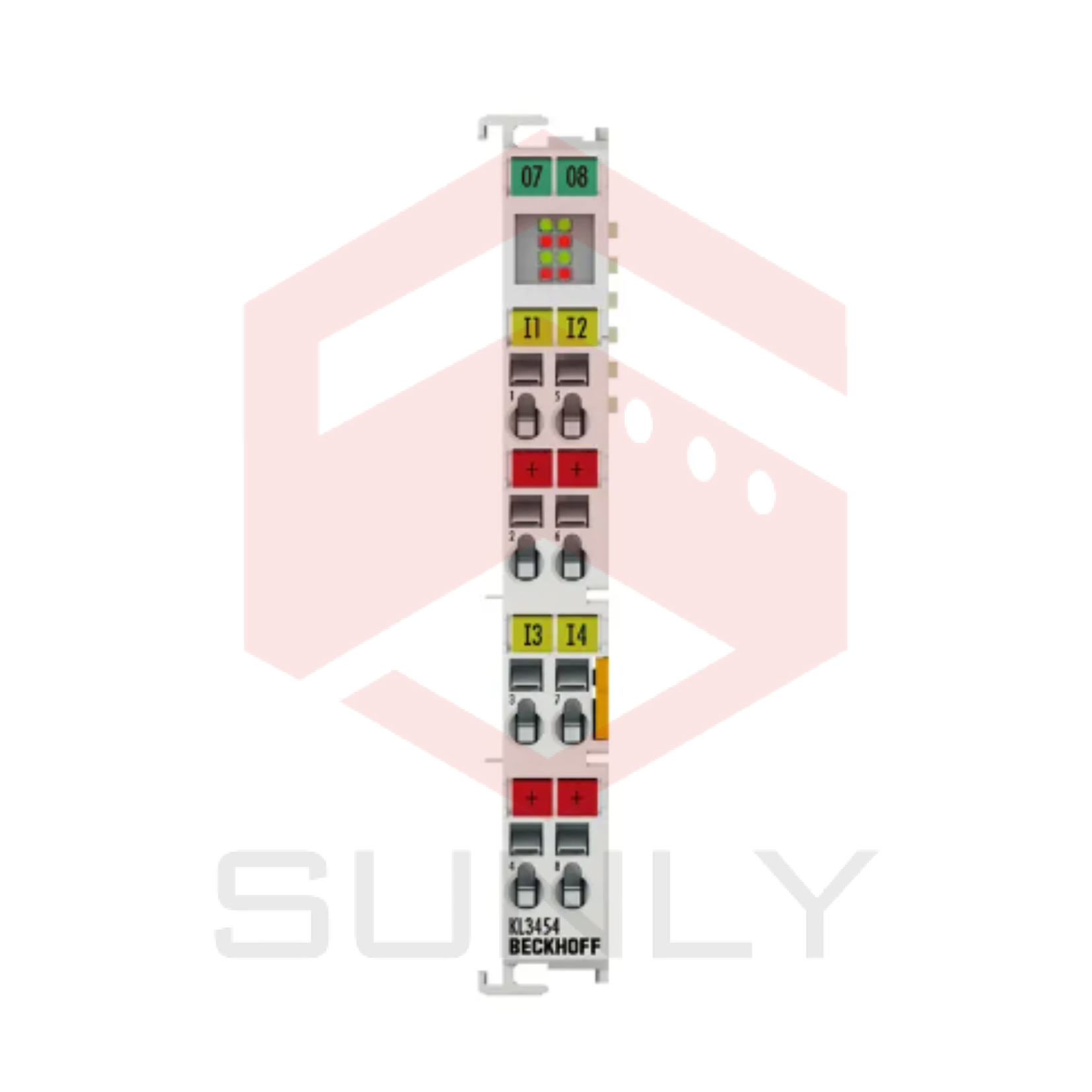

KL3454 | Terminal Bus, 4 kênh đầu vào tín hiệu analog, dòng, 4…20 mA, 12 bit, đơn kết

KL3454 | Terminal Bus, 4 kênh đầu vào tín hiệu analog, dòng, 4…20 mA, 12 bit, đơn kết

Terminal đầu vào analog KL3454 xử lý tín hiệu trong phạm vi từ 4 đến 20 mA. Dòng điện được số hóa với độ phân giải 12 bit và được truyền, dưới dạng cách ly điện, đến thiết bị tự động hóa cấp cao. Trong KL3454, bốn đầu vào là phiên bản 2-dây và có một tiềm năng đất chung. Đầu tiếp xúc nguồn 24 V được kết nối vào terminal, để cho phép kết nối các cảm biến 2 dây mà không cần nguồn cung cấp bên ngoài. Các đầu tiếp xúc nguồn được kết nối thông qua. Đất tham chiếu cho tất cả các đầu vào là đầu tiếp xúc nguồn 0 V. Quá tải được phát hiện. Trạng thái của terminal được chuyển đến bộ điều khiển qua K-bus. Các đèn LED chạy chỉ ra trao đổi dữ liệu với Bus Coupler, các đèn lỗi chỉ ra quá tải hoặc đứt dây.

Số lượng đầu vào: 4

Nguồn cấp: thông qua K-bus

Dòng tín hiệu: 4…20 mA

Công nghệ: đơn kết

Trở kháng nội: < 85 Ω

Điện áp chế độ chung UCM: –

Thời gian chuyển đổi: ~ 2 ms

Độ phân giải: 12 bit

Lỗi đo đạc/ không chắc chắn: < ±0.3 % (so với giá trị tỷ lệ đầy đủ)

Khả năng chống đập điện: 30 V DC

Cách ly điện: 500 V (K-bus/điện áp tín hiệu)

Công suất tiêu thụ của đầu tiếp xúc điện: chỉ có tải

Tiêu thụ dòng K-bus: typ. 85 mA

Chiều rộng bit trong hình ảnh quy trình: đầu vào: 4 x 16 bit dữ liệu (4 x 8 bit điều khiển/tình trạng tùy chọn)

Cấu hình: không có địa chỉ hoặc cài đặt cấu hình

Tính năng đặc biệt: –

Trọng lượng: khoảng 55 g

Nhiệt độ hoạt động/lưu trữ: -25…+60 °C/-40…+85 °C

Độ ẩm tương đối: 95 %, không ngưng tụ

Khả năng chống rung/độ chịu sốc: tuân theo EN 60068-2-6/EN 60068-2-27

Miễn dịch/nhìn thấy từ EMC: tuân theo EN 61000-6-2/EN 61000-6-4

Bảo vệ/đặt vị trí lắp đặt: IP20/linh hoạt

Phê duyệt/dấu hiệu: CE, UL, ATEX, IECEx, DNV GL

Dây cắm có thể tháo rời: cho tất cả các Bus Terminal KSxxxx

Dấu hiệu Ex: ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

>>> Tham khảo tài liệu kỹ thuật: KL344x_KL345xen
